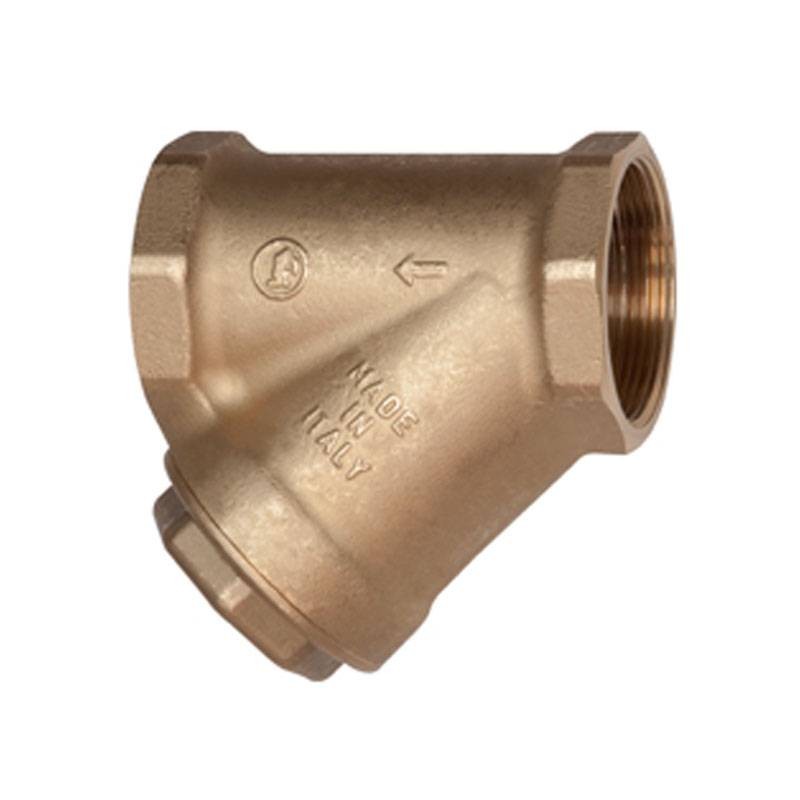

R74M è un filtro magnetico a Y, ispezionabile, idoneo per la distribuzione di fluidi non pericolosi (gruppo 2 secondo direttiva PED) e non aggressivi per leghe di rame. Il filtro con rete metallica e magnete nasce per evitare che le impurità solide entrino nelle tubazioni e, depositando, riducano le sezioni di passaggio aumentando le perdite di carico ed i fenomeni di ossidazione.

Il flusso termovettore entra nel filtro e subisce un rallentamento tale da favorire la separazione delle impurità solide. Le impurità vengono separate in seguito alla collisione con la rete metallica e precipitano sul fondo del tappo; quelle ferrose vengono trattenute dalla forza di attrazione generata dal magnete. Il corpo del filtro è costruito in modo da sfruttare tutta la superficie filtrante allungando i tempi di funzionamento prima dello sporcamento totale della rete. All'occorrenza è possibile estrarre il filtro e pulirlo con acqua corrente per ripristinare la superficie di passaggio.

Il filtro R74M deve essere installato a monte di tutti i componenti di impianto che possono subire danni o inefficienze dovuti a presenza di impurità. È consigliato installare a monte e a valle del filtro delle valvole di intercettazione, per facilitarne la manutenzione. Il filtro è normalmente installato all'ingresso della rete di alimentazione idrica prima di valvole di ritegno, disconnettori e riduttori di pressione. Viene anche utilizzato in circuiti chiusi di riscaldamento all'ingresso del generatore di calore per proteggere gli scambiatori da eventuali impurità provenienti dall'impianto. Per una miglior efficienza di filtraggio e di deposito delle impurità solide, è consigliabile l'installazione del corpo del filtro su tubazioni orizzontali con il tappo rivolto verso il basso. Per una corretta installazione, fare riferimento al senso del flusso indicato dalla freccia stampigliata sul corpo del filtro.

Caratteristiche:

• Campo di temperatura: 5÷90 °C
• Pressione massima di esercizio: 30 bar
• Capacità filtrante: 500m
• Corpo e tappo: ottone UNI EN 12165 - CW617N
• O-Ring: EPDM
• Rete metallica: acciaio inox AISI 304
• Magnete: neodimio N35H
