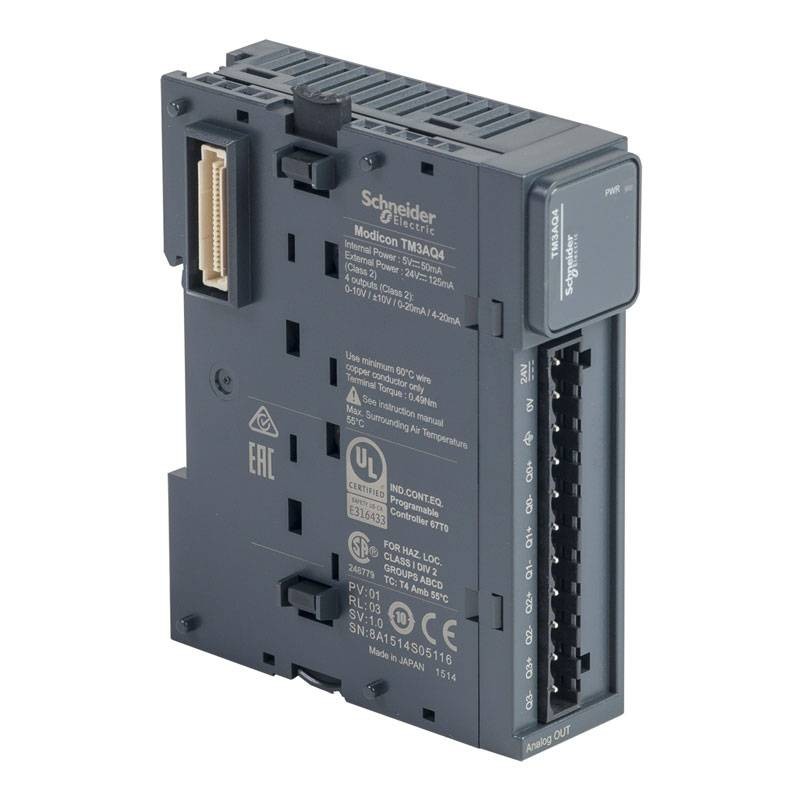

Il prodotto fa parte della gamma Modicon TM3, un'offerta di moduli I/O di espansione per Modicon M221, M241, M251 e M262.

Il modulo di uscita analogico fornisce 4 uscite con segnale a 11 bit + e risoluzione a 12 bit. È un modulo di uscita con una tensione nominale di alimentazione di 24V DC e un assorbimento di corrente di 125 mA a 24V DC tramite alimentazione esterna a pieno carico. Il prodotto è in grado di controllare gli azionamenti a velocità variabile o qualsiasi dispositivo dotato di ingresso di corrente o tensione.

Presenta isolamento tra l'uscita e l'alimentazione a 1500V AC, l'uscita e la logica interna a 500V AC. Per il collegamento elettrico dispone di morsetto a vite rimovibile con regolazione del passo da 5,08 mm per le uscite e l'alimentazione. Il prodotto è classificato IP20. Dimensioni: 23,6 mm (larghezza) x 70 mm (profondità) x 90 mm (altezza). Peso: 0,115 kg. Il prodotto è certificato CE. È conforme alle norme EN/IEC 61131-2 e EN/IEC 61010-2-201.

Il modulo è compatibile con i controllori logici Modicon M262, Modicon M241, Modicon M251 e Modicon M221. Supporta le guide top hat tipo TH35-15 e top hat tipo TH35-7.5 in conformità a IEC 60715 e piastra o pannello con montaggio tramite kit di fissaggio. I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio a incastro.

In caso di montaggio dei moduli Modicon TM3 con controllori logici, viene usato un connettore bus di estensione per distribuire i dati e l'alimentazione. Potenziate le prestazioni dei vostri controllori con il sistema I/O Modicon TM3, appositamente progettato per i controllori logici Modicon M221, M241 e M251.

Caratteristiche:

• Eerrore precisione assoluta: +/-1% del fondo scala - +/-0,2% del fondo scala a 25 °C
• Deriva di temperatura: +/-0,01%FS/°C
• Precisione ripetizione: +/- 0,4 %FS
• Non-linearità: +/- 0,2 %FS
• Ondulazione uscita: 20 mV
• Discorso incrociato: <= 1 LSB
• Segnalazione locale: 1 LED (verde)PWR
• Collegamento elettrico: 11 2,5 mm² morsettiera vite estraibile con passo 5,08 mm regolazione for outputs and supply
• Isolamento: Tra uscita e alimentazione a 1500 V "CA" - Tra uscita e logica interna a 500 V "CA"
• Immunità alle microinterruzioni: 10 ms
• Temperatura ambiente di funzionamento: -1055 °C installazione orizzontale; -1035 °C installazione verticale
• Temperatura di stoccaggio: -2570 °C
• Umidità relativa: 1095 %, senza condensa (in funzionamento) - 1095 %, senza condensa (in stoccaggio)
• Grado di protezione IP: IP20
• Grado di inquinamento: 2
• Dimensioni: altezza 90 mm - larghezza 23,6 mm - profondità 70 mm
• Peso: 115 grammi
