Lo scaricatore di sovratensione è uno strumento che si può montare all’interno del quadro elettrico, quindi a monte dell’impianto di casa. Il suo utilizzo consente di mettere in protezione l’impianto elettrico sul quale viene installato.

Lo scaricatore di sovratensione proteggerà tutto l’impianto da sovratensioni, sbalzi e picchi di elettricità che possono provenire dal gestore della linea elettrica, oppure da fenomeni atmosferici come i fulmini. Queste anomalie dell’energia elettrica possono provocare gravi danni ai dispositivi connessi alle prese.

Uno sbalzo di elettricità può causare la rottura dell’hardware di un pc, o provocare un corto circuito alle schede degli smartphone, dei tablet e degli elettrodomestici casalinghi. Nel caso in cui il flusso dell’energia aumenti vertiginosamente all’improvviso, può essere addirittura in pericolo la vita umana, a causa della folgorazione.

Per evitare che ciò avvenga, è quindi consigliabile montare uno scaricatore di sovratensione.

Gli scaricatori di sovratensione sono divisi in tre classi:

In classe 1 troviamo i dispositivi da utilizzare in zone dove solitamente insistono fenomeni atmosferici avversi come temporali e fulmini (ad esempio in montagna). In questo caso lo scaricatore viene montato nel quadro elettrico e può resistere a diversi sbalzi senza subire danni. La scarica avviene in 350 microsecondi, così da evitare che l’eccesso di energia raggiunga l’impianto.

In classe 2 ci sono gli scaricatori di sovratensione che proteggono l’impianto da sbalzi e picchi che possono essere provocati dai lavori di manutenzione della linea da parte del gestore.

In classe 3 troviamo invece quei dispositivi che offrono una protezione addirittura maggiore: in questo caso lo scaricatore di sovratensione viene installato direttamente in corrispondenza delle prese elettriche presenti in casa.

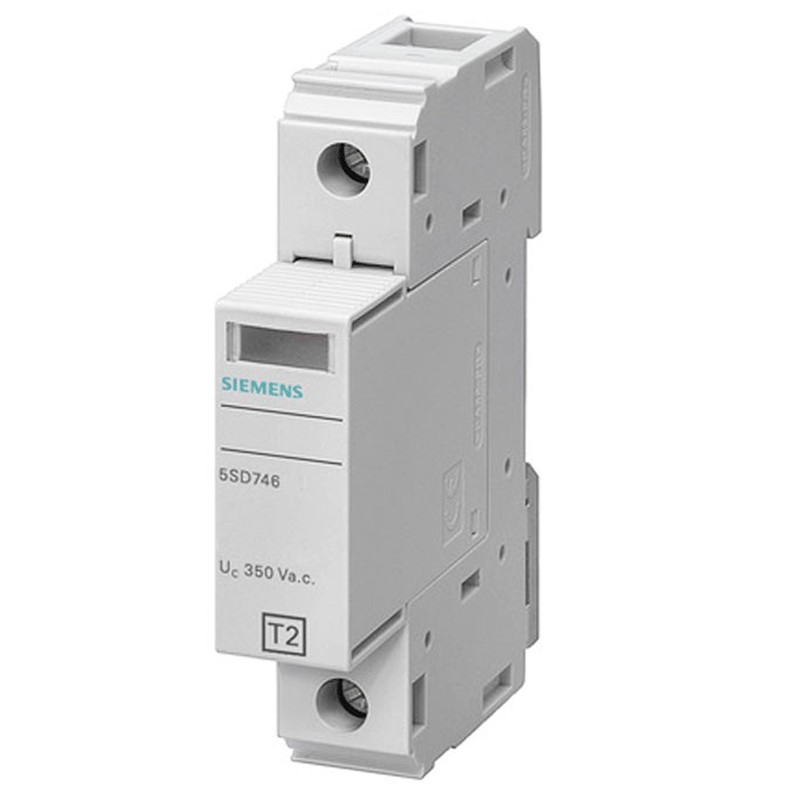

Caratteristiche:

• Serie Siemens
• Tensione di impiego 230 Vac
• Corrente impulsiva di scarica 40kA
• 1 polo
• 1 modulo
• Tipo 2
• Tipo di fissaggio Guida DIN NS 35
• Materiale della custodia PA 6.6 / PBT
• Grado d'inquinamento 2
• Grado di protezione con collegamento di tutti i morsetti IP20
• Larghezza 17,8 mm
• Altezza 90 mm
• Profondità 71,5 mm
• Peso netto 109 gr
• Esecuzione del collegamento elettrico morsetto a vite
• Lunghezza di spelatura 16 mm
• Coppia di serraggio 4,3...4,7
• Altitudine di installazione / per altitudine s.l.m. / max. 2.000 m
• Accelerazione d'urto 25 gn
