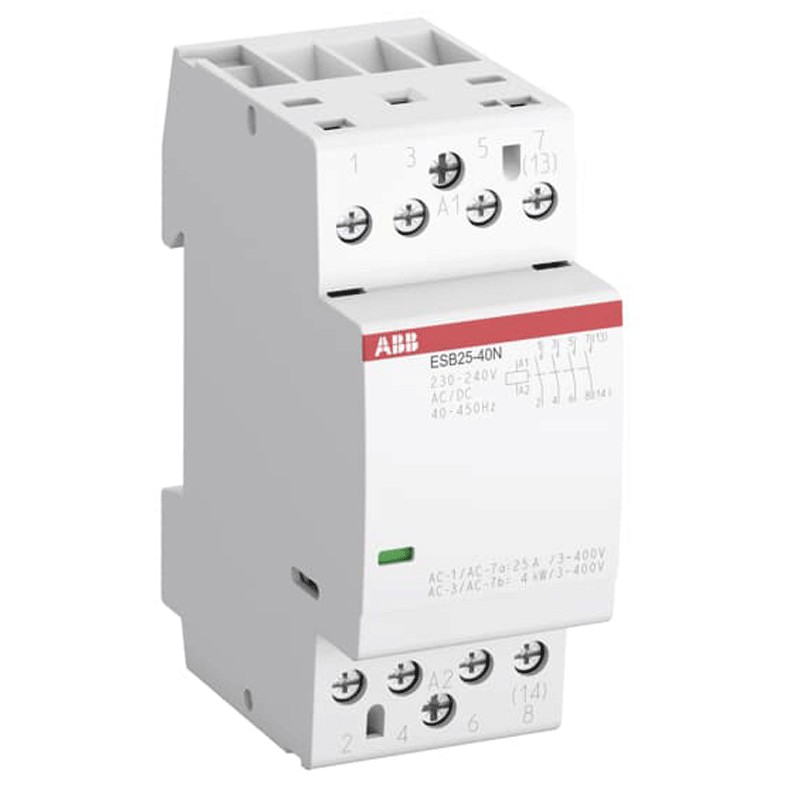

Il contattore è un apparecchio per chiudere e aprire circuiti elettrici, per lo più ad alta tensione, mediante comando a distanza.

La normativa CEI 17-3 definisce un teleruttore (contattore) come un apparecchio in grado di interrompere o stabilire la corrente all’interno di un circuito. Per farlo, l’apparecchio apre e chiude i canali di contatto tra l’impianto e la struttura di alimentazione. Insomma, una specie di interruttore da usare per ogni evenienza.

Caratteristiche:

• Serie Abb
• Tensione nominale di tenuta ad impulso 6 kV
• Tensione nominale di isolamento 500 V
• Tensione nominale di funzionamento Circuito Principale 220 Vdc, Circuito Principale 400 Vac
• Tensione nominale circuito di controllo 24 Vac
• 4 poli
• 2 moduli
• Numero di contatti principali NC 0
• Numero di contatti principali NA 4
• Attacco DIN (universale per qualsiasi centralino in commercio)
• Corrente di impiego 24 ampere
• Coppia di serraggio Control Circuit 8 in·lb - Circuito Principale 9 in·lb
• Lunghezza di spelatura cavo Circuito di Controllo 7 mm - Circuito Principale 10 mm
• Grado di protezione IP20
• Frequenza nominale (Circuito di Controllo 400 Hz - Circuito di Controllo 50 Hz - Circuito di Controllo 60 Hz- Circuito di Controllo DC -Circuito Principale 50 Hz - Circuito Principale 60 Hz - Circuito Principale DC)
• Durata meccanica 1.000.000 cicli
• Larghezza prodotto 36 mm
• Altezza prodotto 85 mm
• Profondità prodotto 65 mm
• Peso netto prodotto 0.245 kg
