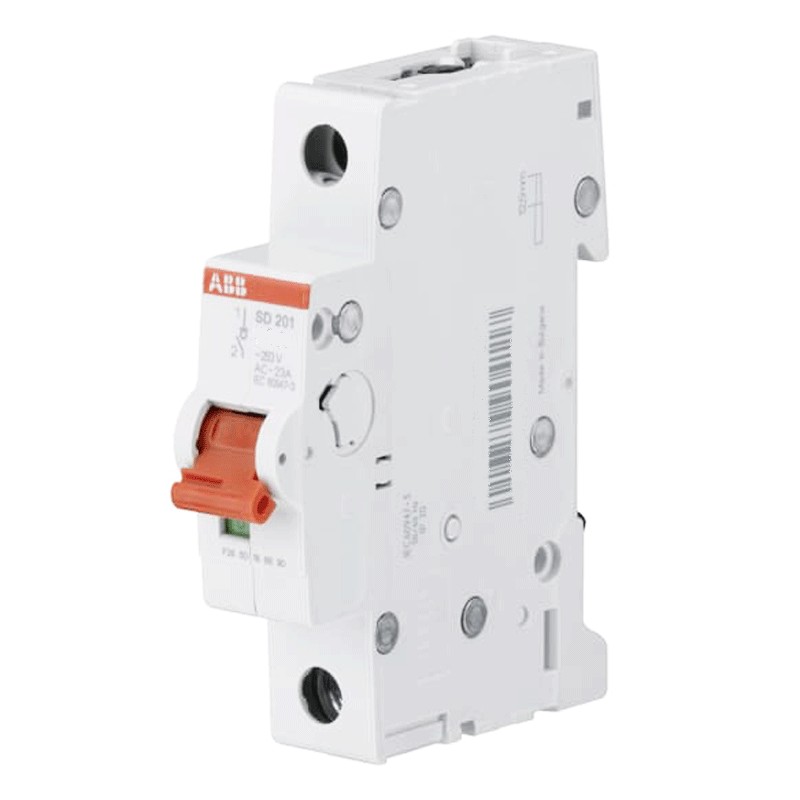

Il sezionatore, altrimenti definito sezionatore di tensione, ha le stesse di un interruttore, ma in scala più ampia: esso è, infatti, responsabile di chiudere il flusso di energia alle centrali di distribuzione elettrica. Ciò serve soprattutto a garantire la sicurezza della centrale e in primis delle persone che lavorano al suo interno visto che un delle sue particolarità è di separare il flusso di energia dagli ambienti lavorativi. Altra particolarità di questo strumento è la capacità di saper individuare i difetti nel flusso elettrico ed isolarli. Quando poi il difetto sarà corretto, il sezionatore farà in modo che la corrente scorra di nuovo normalmente.

E' studiato per il sezionamento delle linee elettriche secondo la CEI EN 60947-3, consentendo la manutenzione dei dispositivi collegati a valle in sicurezza, e per il comando sotto carico.

Caratteristiche:

• Serie Abb
• Tensione di funzionamento Massimo 266 Vac - Massimo 63 Vdc - Minimo 12 Vac
• Tensione nominale di tenuta ad impulso 4 kV
• Tensione nominale di funzionamento 253 Vac - 60 Vdc
• Corrente nominale In 16A
• Grado di protezione IP20
• 1 polo
• Materiale involucro Classe di isolamento I, RAL 7035
• Posizione di montaggio qualsiasi
• Categoria di sovratensione III
• Grado di inquinamento 3
• Frequenza nominale 50/60 Hz
• Tipo di morsetto Screw Terminals
• Coppia di serraggio 2.8 Nm
• Tipo di attuatore Leva
• Larghezza 17.5 mm
• Altezza 88 mm
• Profondità 69 mm
• Peso 0.085 kg
• Temperatura ambiente in funzione -25...+55 °C - in magazzino -40...+70 °C
