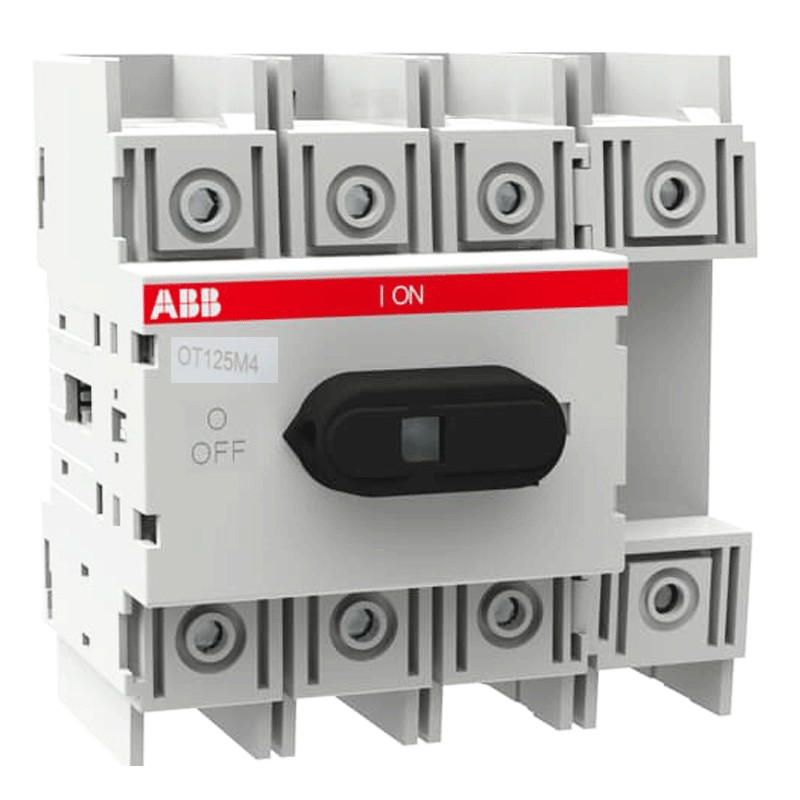

E' stato studiato per il sezionamento delle linee elettriche secondo la CEI EN 60947-3, consentendo la manutenzione dei dispositivi collegati a valle in sicurezza, e per il comando sotto carico. Il meccanismo di apertura rapido e sicuro garantisce prestazioni molto elevate sia in corrente.

Il sezionatore, altrimenti definito sezionatore di tensione, ha le stesse di un interruttore, ma in scala più ampia: esso è, infatti, responsabile di chiudere il flusso di energia alle centrali di distribuzione elettrica. Ciò serve soprattutto a garantire la sicurezza della centrale e in primis delle persone che lavorano al suo interno visto che un delle sue particolarità è di separare il flusso di energia dagli ambienti lavorativi. Altra particolarità di questo strumento è la capacità di saper individuare i difetti nel flusso elettrico ed isolarli. Quando poi il difetto sarà corretto, il sezionatore farà in modo che la corrente scorra di nuovo normalmente.

Caratteristiche:

• Serie Abb
• Tensione nominale di tenuta ad impulso 8 kV
• Tensione nominale di isolamento 750 Vac
• Tensione nominale di funzionamento circuito principale 750 Vac
• Potere nominale di chiusura su cortocircuito(690 V) 3.6 kA
• Corrente nominale ammissibile di breve durata for 1 s 2.5 kA
• Corrente nominale In 125 A
• Corrente termica convenzionale completamente chiuso 125 A
• Grado di protezione davanti IP20
• 4 poli
• Tipo di montaggio Base mounting
• Larghezza 100 mm
• Altezza 96.5 mm
• Profondità 74 mm
• Peso netto 0.49 kg
• Perdita di potenza a condizioni operative nominali per polo 6.3 W
• Grado di inquinamento 3
• Tipo di morsetto Screw Terminals
• Coppia di serraggio 1,6 Nm
• Durata meccanica 20000 cicli
