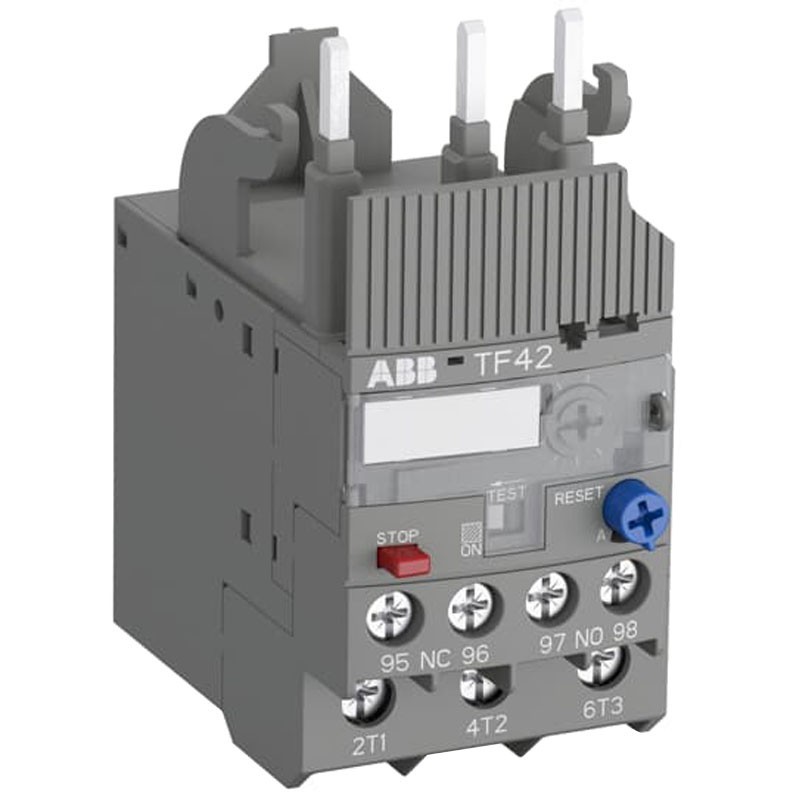

I relè di sovraccarico termici con bimetalli, sono dispositivi di protezione elettromeccanica economici per il circuito principale. Offrono una protezione affidabile al motore in caso di sovraccarico o mancanza di fase.

I relè termici e i relè di sovraccarico sono dispositivi di protezione elettromeccanici per il circuito principale. Offrono una protezione sicura dei motori in caso di sovraccarico o perdita di fase.

Caratteristiche:

• Serie Abb
• Coppia di serraggio circuito ausiliare 1 ... 1.5 Nm - circuito principale 1.5...2.5 Nm
• Lunghezza di spelatura cavo circuito ausiliare 9 mm - circuito principale 12 mm
• Cacciavite raccomandato circuito principale Pozidriv 2
• Perdita di potenza a condizioni Operative Nominali per Polo 1.1 W
• Compensazione temperatura aria ambientale Sì
• Resistenza agli urti secondo IEC 60068-2-27 11 ms Pulse 25g
• Massima altitudine d'esercizio permessa 2000 m
• Corrente termica convenzionale in aria libera (Ith) circuito ausiliare NC 6 A - circuito ausiliare NO 4A
• Resistenza alle vibrazioni secondo IEC 60068-2-6: 5g / 3 ... 150 Hz



Sezioni dei cavi-circuito ausiliario:

• Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
• Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
• Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
• Flessibile 1/2x 0.75 ... 1 mm²
• Flessibile 1/2x 1 ... 2.5 mm²
• Rigid 1/2x 0.75 ... 4 mm²
• Sezioni dei cavi-circuito principale:
• Flexible with Ferrule 1/2x 0.75 ... 4 mm²
• Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm²
• Flessibile 1/2x 0.75 ... 4 mm
• Rigid 1/2x 0.75 ... 4 mm²



Corrente nominale di funzionamento AC-15 (Ie):

• (120 V) NC 3 A
• (120 V) NO 0.5 A
• (240 V) NC 3 A
• (240 V) NO 0.5 A
• (400 V) NC 0.75 A
• (400 V) NO 0.5 A
• (500 V) NC 0.75 A
• (500 V) NO 0.5 A



Corrente nominale di funzionamento DC-13 (Ie):

• (125 V) NC 0.55 A
• (125 V) NO 0.55 A
• (24 V) NC 1.25 A
• (24 V) NO 1.25 A
• (250 V) NC 0.27 A
• (250 V) NO 0.27 A
• (500 V) NC 0.15 A
• (500 V) NO 0.15 A
• (60 V) NC 0.55 A
• (60 V) NO 0.55 A



Frequenza nominale:

• Circuito ausiliario 50 Hz
• Circuito ausiliario 60 Hz
• Circuito ausiliario DC
• Circuito principale 50 Hz
• Circuito principale 60 H



Temperature:

• Temperatura ambiente in funzione -25./60°C
• Operazione compensata -25/+60 °C
• Temperatura in magazzino -50/+80 °C



Dimensioni e peso:

• Larghezza 45 mm
• Altezza 88.3 mm
• Profondità 70.5 mm
• Peso netto 0.13 kg
