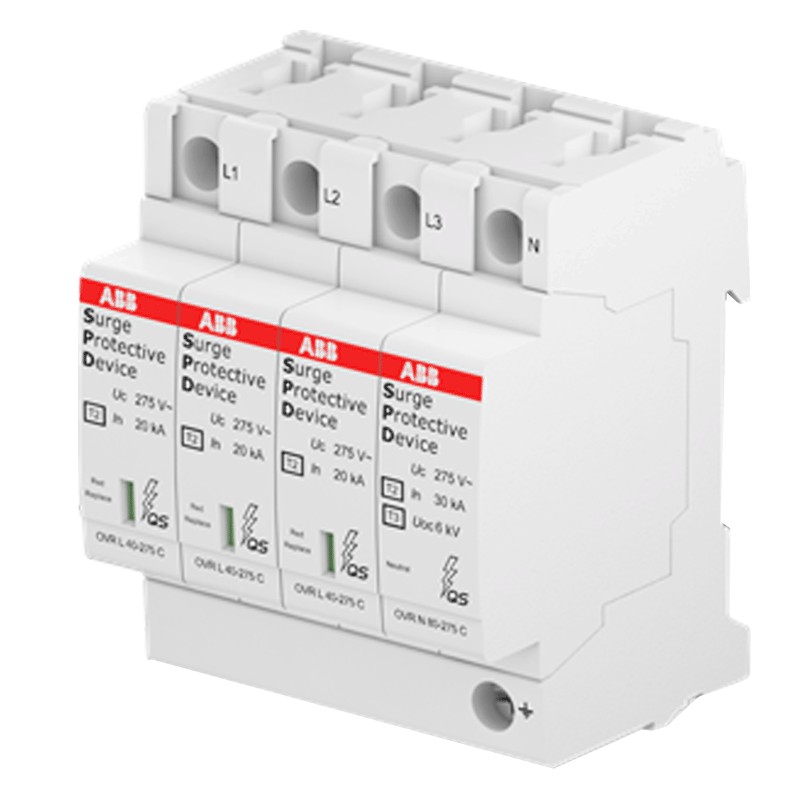

Articolo con cartuccia estraibile, è adatto all'installazione all'origine dell'impianto, nei quadri intermedi e vicino alle apparecchiature terminali, e proteggono dalla fulminazione indiretta. Inoltre è provvisto di indicatore di fine vita.

Lo scaricatore di sovratensione è uno strumento che si può montare all’interno del quadro elettrico, quindi a monte dell’impianto di casa. Il suo utilizzo consente di mettere in protezione l’impianto elettrico sul quale viene installato.

Lo scaricatore di sovratensione proteggerà tutto l’impianto da sovratensioni, sbalzi e picchi di elettricità che possono provenire dal gestore della linea elettrica, oppure da fenomeni atmosferici come i fulmini. Queste anomalie dell’energia elettrica possono provocare gravi danni ai dispositivi connessi alle prese.

Uno sbalzo di elettricità può causare la rottura dell’hardware di un pc, o provocare un corto circuito alle schede degli smartphone, dei tablet e degli elettrodomestici casalinghi. Nel caso in cui il flusso dell’energia aumenti vertiginosamente all’improvviso, può essere addirittura in pericolo la vita umana, a causa della folgorazione.

Per evitare che ciò avvenga, è quindi consigliabile montare uno scaricatore di sovratensione.

Gli scaricatori di sovratensione sono divisi in tre classi:

In classe 1 troviamo i dispositivi da utilizzare in zone dove solitamente insistono fenomeni atmosferici avversi come temporali e fulmini (ad esempio in montagna). In questo caso lo scaricatore viene montato nel quadro elettrico e può resistere a diversi sbalzi senza subire danni. La scarica avviene in 350 microsecondi, così da evitare che l’eccesso di energia raggiunga l’impianto.

In classe 2 ci sono gli scaricatori di sovratensione che proteggono l’impianto da sbalzi e picchi che possono essere provocati dai lavori di manutenzione della linea da parte del gestore.

In classe 3 troviamo invece quei dispositivi che offrono una protezione addirittura maggiore: in questo caso lo scaricatore di sovratensione viene installato direttamente in corrispondenza delle prese elettriche presenti in casa.

Caratteristiche:

• Serie Abb
• Tensione AC nominale del sistema 230/400 V
• Tipo di sistema di distribuzione di bassa tensione TT- TN/S
• Corrente impulsiva di scarica I (imp, 10 / 350 µs) 2 kA
• Corrente di scarica nominale 20 kA- massimo 40 kA- totale 160 kA
• 4 moduli
• 4 poli protetti
• 4P+N contatti
• Tipo 2
• Versione Plug-in
• Classe scaricatore II
• Tenuta a cortocircuito Icc 100 kA
• Perdita di potenza 29 mW
• Larghezza 71,2 mm
• Profondità 58 mm
• Altezza 88 mm
• Peso netto 0.48 kg
