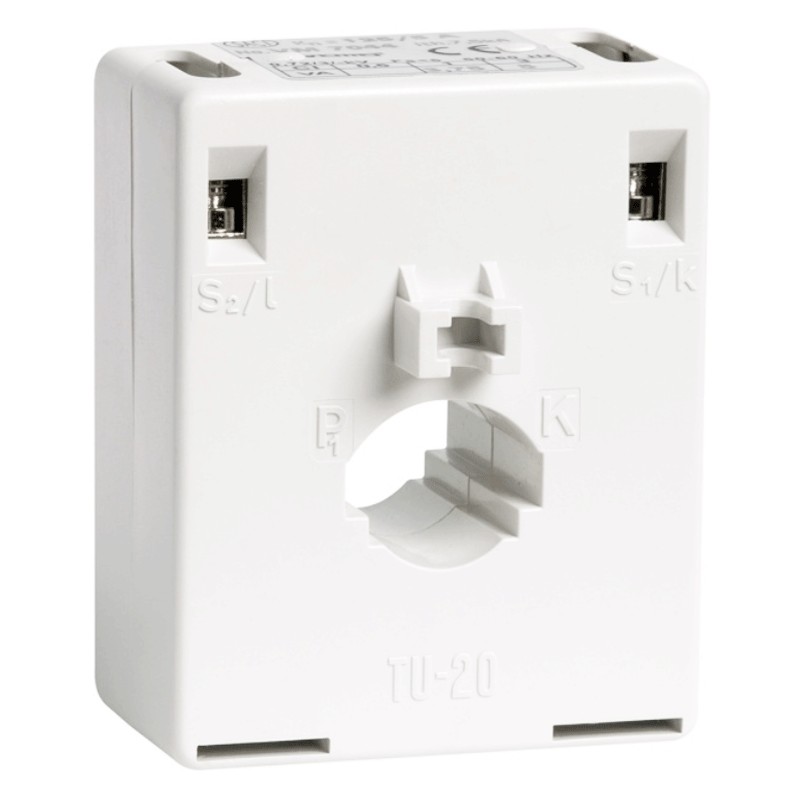

Il trasformatore amperometrico o TA, nella sua forma più semplice, è costituito da due avvolgimenti (primario e secondario) tra loro isolati e da un nucleo magnetico sul quale gli avvolgimenti sono avvolti.

Caratteristiche:

• Serie Vemer
• Con fissaggio a pannello o su barra DIN
• Progettato per strumenti in corrente alternata
• Potenza nominale 50/5A
• Tensione massima di esercizio 720 V
• Sovraccarico massimo continuo In 1,2A
• Classe 1 (0,5 VA) - 3 (1 VA)
• Dimensioni 56x74x60 mm
• Passaggio barra 15/20 mm
• Diametro passaggio cavo 16 mm
• Apertura (foro) per passaggio cavo o sbarra (primario)
• Doppio morsetto per secondario
• Tensione di prova (1 minuto) 3 kV
• Frequenza 50/60 Hz
• Fattore di sicurezza <5
• Custodia isolante
• Temperatura di funzionamento min -10 °C – max +50°C
