La curva C è in grado di tollerare sovracorrenti di breve durata fino a cinque-dieci volte la corrente nominale ed è largamente usata negli impianti domestici.

Un interruttore magnetotermico è un dispositivo di sicurezza in grado di interrompere automaticamente (cioè senza intervento esterno) il flusso di corrente elettrica in un circuito elettrico in caso di sovracorrente.

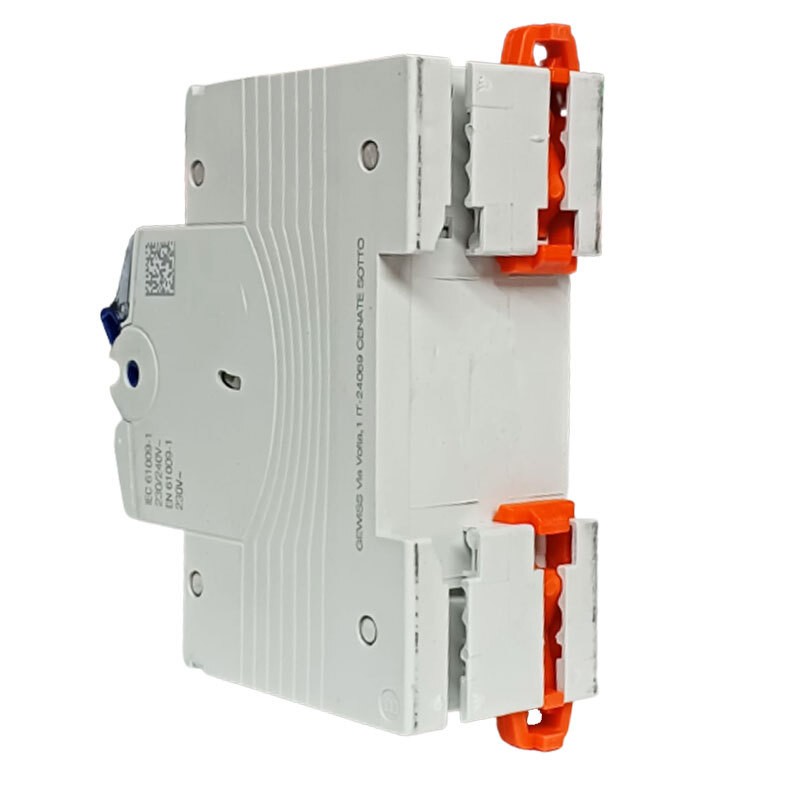

La Serie 90 MCB soddisfa qualsiasi esigenza di protezione da sovraccarico e cortocircuito, per tutte le applicazioni civili, terziarie e industriali. La gamma è costituita da MTC, interruttori magnetotermici compatti (da 2 a 32A, curve B e C fino a 10kA) MT interruttori magnetotermici tradizionali (da 1 a 63A, curve B, C e D fino a 25kA) MTHP interruttori magnetotermici ad alte prestazioni (da 20 a 125A, curve C e D fino a 25kA).

Caratteristiche:

• Frequenza nominale: 50/60 Hz
• Potere interruzione (Ics): 1 x Icn
• Potere di interruzione 230V (Icu): 20 kA
• Potere di interruzione 400V (Icu): 10 kA
• Potere di interruzione (Ics): 75% Icu
• Tensione di isolamento: 500V
• Tensione nominale di tenuta ad impulso: 4 kV
• Tensione minima funzionamento: 12 V ac/dc
• Tensione massima funzionamento: 440 V a.c. / 220 V d.c
• Numero di manovre elettriche: 10.000
• Numero di manovre meccaniche: 20.000
• Sezione cavo rigido: <=1x35 - <=2x16 - <=1x16+2x10 mm²
• Sezione cavo flessibile: <=1x35 - <=2x16 - <=1x16+2x10 mm²
• Coppia nominale di serraggio: 2 Nm
• Temperatura di impiego: -25 - +60 gradi
• Temperatura di stoccaggio: -40 - +70 gradi
