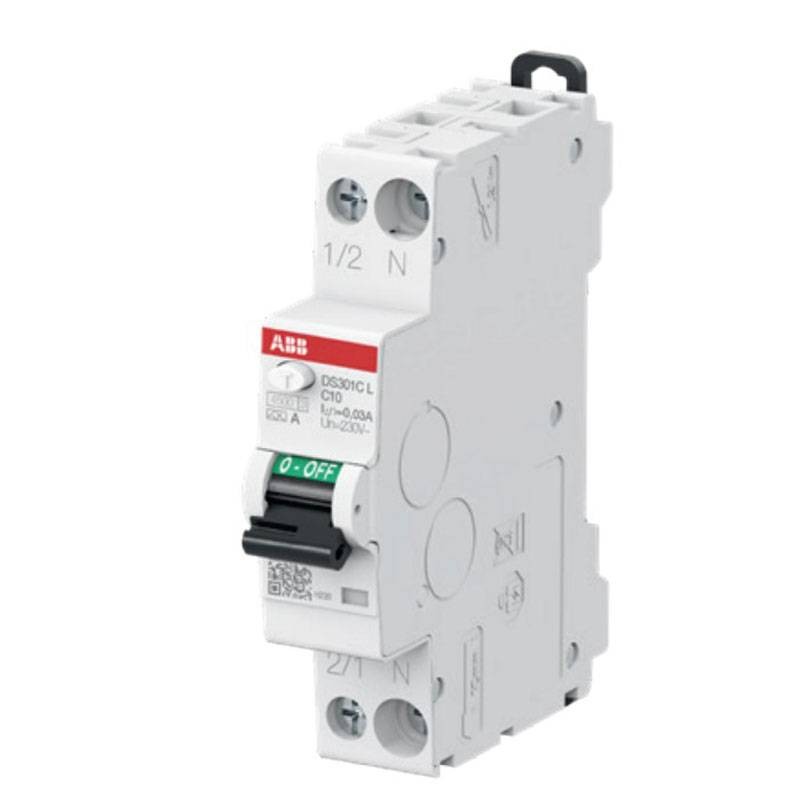

DS301 C L è la gamma di interruttori magnetotermici differenziali slim in 1 solo modulo. Grazie alle dimensioni compatte dell'interruttore, è possibile risparmiare spazio all'interno del centralino accogliendo più circuiti e garantendo così una migliore selettività dell'impianto. In alternativa è possibile ridurre la taglia del centralino residenziale (rispetto all'utilizzo dello stesso numero di interruttori magnetotermici differenziali in due moduli).

L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica. Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.

L'interruttore magnetotermico differenziale presente nell'impianto elettrico integra tre protezioni diverse:

• quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi
• quella termica per i sovraccarichi nell'erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione)
• quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente




La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E largamente usato negli impianti domestici.

L'interruttore differenziale tipo AC l'intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).

Caratteristiche:

• Serie Abb
• Tensione 230 Vac
• Curva d'intervento C
• Frequenza nominale 50Hz
• Grado di protezione secondo EN 60529 involucro IP4X morsetti IP2X
• Involucro Gruppo d'isolamento I - II, RAL 7035
• Leva di comando Gruppo d'isolamento II, nera piombabile in posizione ON-OFF
• CPI indicatori di posizione dei contatti (verde/rosso)
• Indicatore sgancio differenziale indicatore di intervento differenziale (blu)
• Temperatura ambiente (con media giornaliera +35 °C) -25/+55 gradi
• Temperatura di stoccaggio: -40/+70 gradi
