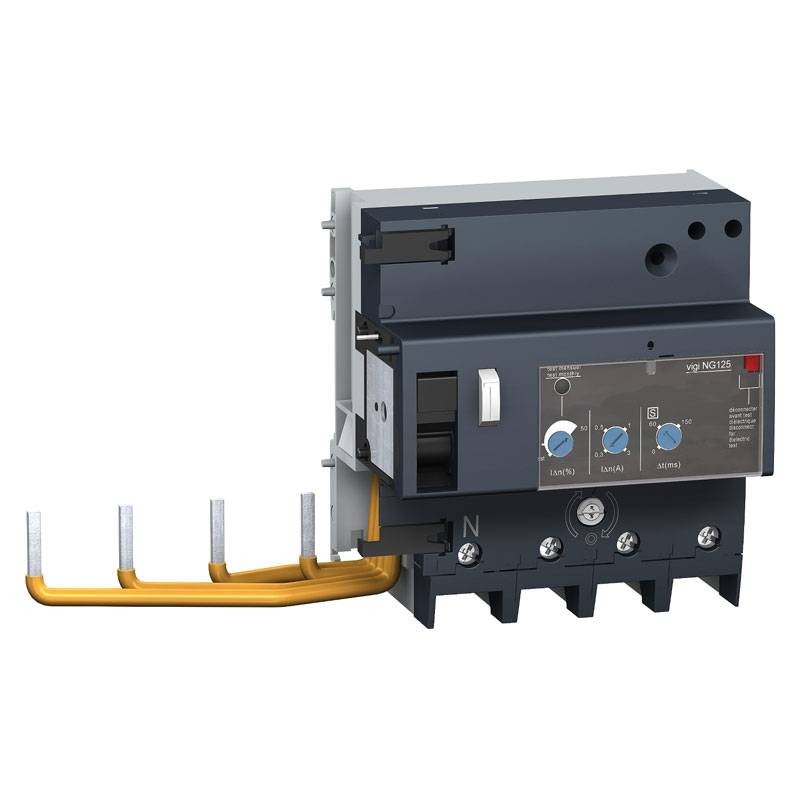

VigiNG125 è un dispositivo modulare aggiuntivo a corrente residua. Ha 4P e corrente nominale di 125 A. La classe di protezione da dispersione a terra è di tipo A con una sensibilità di 300 mA e una tecnologia indipendente dalla tensione. Questo prodotto protegge da cortocircuiti, sovraccarichi di cavi, scosse elettriche da contatti indiretti e pericoli di incendio. Questo dispositivo è combinato con un interruttore NG125 per fornire la protezione da dispersione a terra e la protezione da circuito. Questo prodotto è conforme alla norma IEC 60947-2.

La tensione di esercizio nominale Ue è compresa tra 230VAC e 415 V AC. La tensione nominale di isolamento Ui è 690 V AC. La tensione nominale di tenuta ad impulso Uimp è 8 kV. Il grado di inquinamento è 3. Può essere montato su guida DIN simmetrica da 35 mm.

Larghezza in passi da 9 mm è 11. Le dimensioni totali sono (H) 207 mm x (L) 118 mm x (P) 81 mm. Il peso è 0,8 kg. Il grado di protezione è IP20 e IP40 in un armadio.

L'interruttore differenziale puro serve per proteggere le persone e non gli impianti. Nel momento in cui la persona va a toccarlo, crea un circuito con la terra. La corrente invece di restare nel circuito domestico, utilizza il corpo umano per andare a terra.

L'interruttore differenziale, chiamato anche interruttore salvavita, è un dispositivo presente nel tuo impianto elettrico. È in grado di aprire il circuito, cioè di interrompere l'erogazione di energia, nel momento in cui la corrente si disperde in modo accidentale.

Un interruttore differenziale puro offre protezione in caso di dispersioni di corrente ma non in caso di sovratensioni. Per questo tipo di problematiche è necessario invece l'interruttore magnetotermico.

Caratteristiche:

• Tensione nominale di isolamento: 690V CA 50/60 Hz
• Tensione nominale di tenuta ad impulso: 8 kV
• Collegamento elettrico al magnetotermico: Tramite viti
• Passi 9 mm: 11
• Durata elettrica: 10000 cicli
• Connessioni morsetti: Morsetti a gabbia1050 mm² flessibile - Morsetti a gabbia1670 mm² rigido
• Lunghezza spelatura fili: 20 mm
• Coppia di serraggio: 6 Nm
• Grado di protezione IP: IP40
• Grado di inquinamento: 3
• Umidità relativa: 95 % a 55 °C
• Altitudine di funzionamento: Acti9 iCV40 ARC
