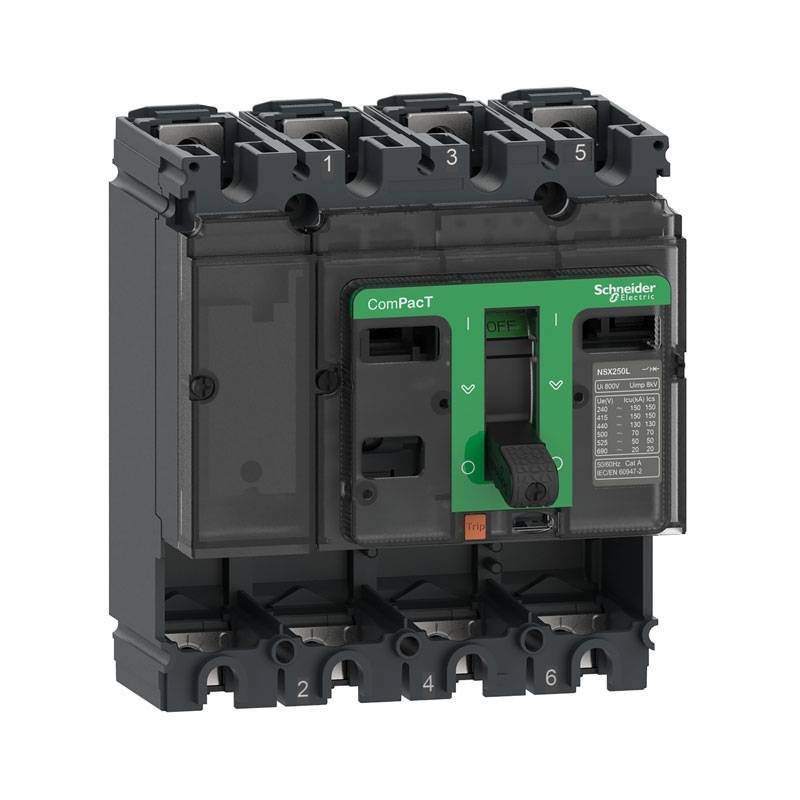

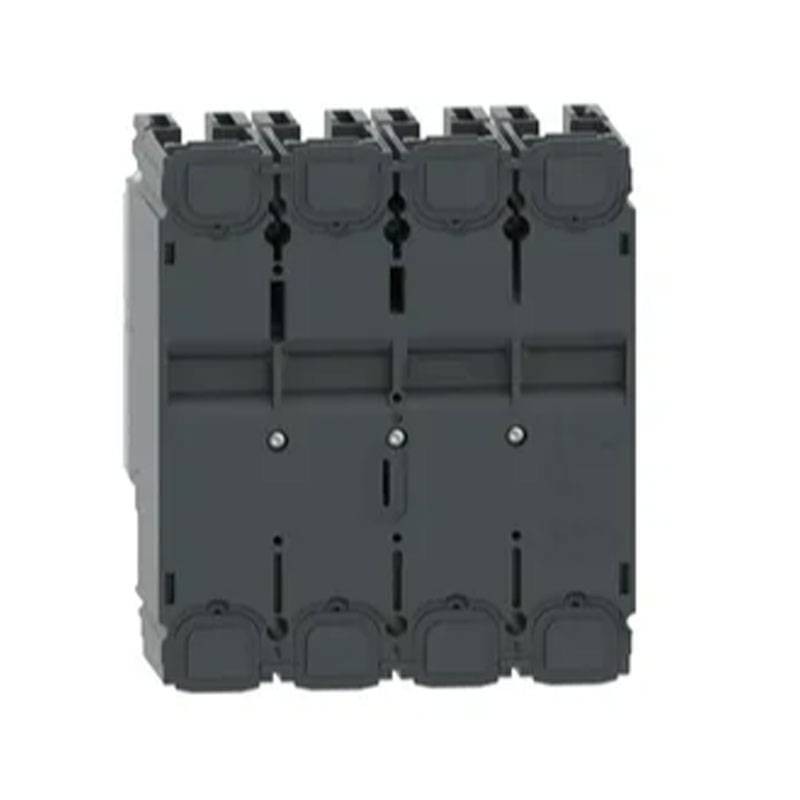

ComPacT NSX è progettato per ottimizzare lo spazio e la capacità di interruzione per tutte le applicazioni standard e specifiche.

Punti di forza:

• Questo telaio base viene fornito senza sganciatore, ed è compatibile con qualsiasi tipo di sganciatore da ordinare separatamente
• Il potere di interruzione Icu è di 50kA a 415VAC 50/60Hz
• La tensione di esercizio è 690VAC 50/60Hz (limitata a 440VAC 50/60Hz se è presente una protezione differenziale)
• Può essere dotato di una varietà di funzioni e accessori opzionali
• Le dimensioni sono 140 mm x 161 mm x 86 mm
• Garantisce la conformità agli standard internazionali (IEC 60947), CCC, EAC e alle specifiche marittime
• ComPacT NSX160N fa parte dell'architettura Schneider Electric EcoStruxure Power
• Schneider Electric inconfondibile stile verde per l'intera gamma ComPacT
• Riduzione stimata del 40% dei tempi di cablaggio per i quadristi
• Sperimenta un'installazione più semplice grazie al nuovo design ergonomico della piastra frontale
• Ottieni la certezza che tutti gli ausiliari siano nel posto giusto e controlla di avere la giusta classificazione della bobina
• Nuova leva ergonomica per facilitare il funzionamento manuale dell'interruttore



Caratteristiche:

• Gamma: ComPacT di nuova generazione
• Idoneità all'isolamento: sì conforme a EN/IEC 60947-2
• Categoria di utilizzo: A
• Tipo di controllo: Attiva/disattiva
• Modalità di montaggio: Fisso
• Connessione al rialzo: Davanti
• Connessione negativa: Davanti
• Passo di connessione: 35 mm
• Durabilità meccanica: 40000 cicli conforme a IEC 60947-2
• Dimensioni: altezza 161mm - larghezza 140mm - profondità 86mm
• Temperatura dell'aria ambiente per il funzionamento: -25/+70 gradi
• Temperatura dell'aria ambiente per la conservazione: -50/+85 gradi



Potere di interruzione massimo di cortocircuito nominale:

• 10 kA a 600 V AC 50/60 Hz conforme a UL 508 - 85 kA a 240 V AC 50/60 Hz conforme a UL 508
• 10 kA Icu a 660/690 V AC 50/60 Hz conforme a IEC 60947-2
• 35 kA Icu a 525 V AC 50/60 Hz conforme a IEC 60947-2
• 50 kA a 480 V AC 50/60 Hz conforme a UL 508
• 36 kA Icu a 500 V AC 50/60 Hz conforme a IEC 60947-2
• 50 kA Icu a 380 /415 V AC 50/60 Hz conforme a IEC 60947-2
• 50 kA Icu a 440 V AC 50/60 Hz conforme a IEC 60947-2
• 90 kA Icu a 220/240 V AC 50/60 Hz conforme a IEC 60947-2



Potere di interruzione nominale di servizio in cortocircuito:

• 10 kA a 660/690 V AC 50/60 Hz conforme a IEC 60947-2
• 35 kA a 525 V AC 50/60 Hz conforme a IEC 60947-2
• 36 kA a 500 V AC 50/60 Hz conforme a IEC 60947-2
• 50 kA a 380/415 V AC 50/60 Hz conforme a IEC 60947-2
• 50 kA a 440 V AC 50/60 Hz conforme a IEC 60947-2
• 90 kA a 220/240 V AC 50/60 Hz conforme a IEC 60947-2



Durabilità elettrica:

• 40000 cicli 440 V AC 50/60 Hz In/2 conforme a IEC 60947-2
• 15000 cicli 690 V AC 50/60 Hz In/2 conforme a IEC 60947-2
• 20000 cicli 440 V AC 50/60 Hz In conforme a IEC 60947-2
• 7500 cicli 690 V AC 50/60 Hz Conforme a IEC 60947-2
