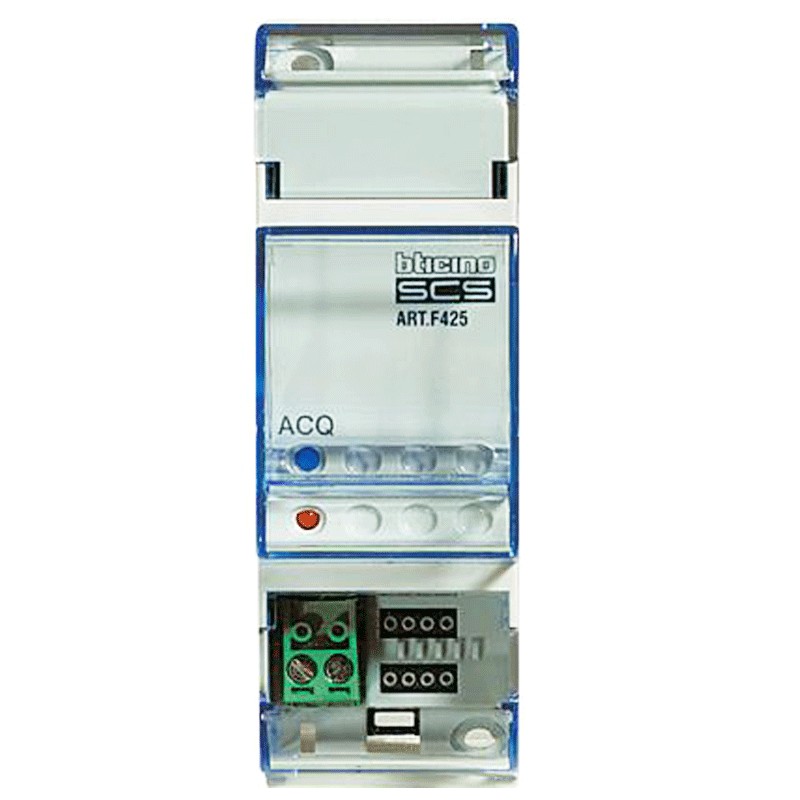

Il modulo memoria si connette all’impianto e memorizza lo stato di tutti i dispositivi. In tal modo in caso di black out o brevi interruzioni di rete (minimo 400 mS), è in grado di ripristinare lo stato di tutte le lampade controllate dall’impianto quando ritorna l’alimentazione. Per le operazioni di ripristino sono necessari circa 10 secondi. Si deve collegare al bus un solo modulo memoria per ogni impianto installato (quindi uno ogni alimentatore), tranne nel caso si connettano due o più impianti usando l’interfaccia SCS/SCS (F422) configurata in modalità espansione fisica, in tal caso ne basta uno solo per tutti gli impianti connessi fra loro. La messa in funzione del dispositivo deve essere fatta ad impianto già installato ed alimentato.

Il led multicolore indica lo stato del dispositivo:

Spento: dispositivo troppo lontano dell’alimentatore

Verde fisso: funzionamento normale

Arancione fisso: impianto non ancora acquisito

Rosso fisso: fase di esclusione dispositivi

Rosso lampeggiante: fase acquisizione in corso

Arancio lampeggiante: configurazione errata o mancante

Caratteristiche:

• Serie Bticino
• Alimentazione da BUS SCS 27 Vdc dal BUS
• Alimentazione di funzionamento con BUS SCS 18 – 27 Vdc
• Assorbimento 5 mA
• Temperatura di funzionamento 0 - 40 °C
