RISPARMIO ENERGETICO

• Possibilità di gestione secondo criteri di massima ecologia o massimo risparmio economico
• Fabbisogno energetico coperto prioritariamente dalla pompa di calore con rendimenti energetici oltre il 300%
• Funzione fotovoltaico > ALTA EFFICIENZA
• Caldaia a condensazione Mira ADVANCE con scambiatore SpinTech in acciaio inox
• Eburning System, controllo della combustione elettronico
• Pompa di calore ad altissima efficienza anche in climi rigidi
• Possibilità di funzionamento in contemporanea dei due generatori

CONNETTIVITÀ SMART

• Connettività ChaffoLink di serie
• Gestore di sistema Expert HD e sonda esterna di serie
• Compatibile con Amazon Alexa e Google Assistant

SEMPLICITÀ INSTALLATIVA

• Modulo compatto installabile sotto caldaia
• Circuito frigorifero ermeticamente sigillato nell'unità esterna: non è necessario il patentino F-gas
• Deroga per lo scarico a parete.

Dati tecnici con abbinamento caldaia 30kW:

• Portata termica nominale in riscaldamento max/min PCI 28,0/3,0
• Rendimento alla portata termica nominale (80-60°C) PCI % 98,4
• Potenza sonora all’interno dB(A) 51
• Portata termica nominale in sanitario max/min PCI kW 30/3,0
• Portata d’acqua in sanitario l/min 17,2.

Performance Pompa di calore:

• Potenza nominale in riscaldamento (Ta +7°C; Tw 35°C) kW 12
• COP nom (Ta +7°C; Tw 35°C) 4,9
• Potenza utile a pieno regime (Pn***) (Ta +7°C; Tw 35°C) kW 12
• COP a Pn (Ta +7°C; Tw 35°C) 4,9
• Potenza nominale in raffrescamento (Ta +35°C; Tw 18 °C) kW 10,7
• EER nom (Ta +35°C; Tw 18 °C) 5,1

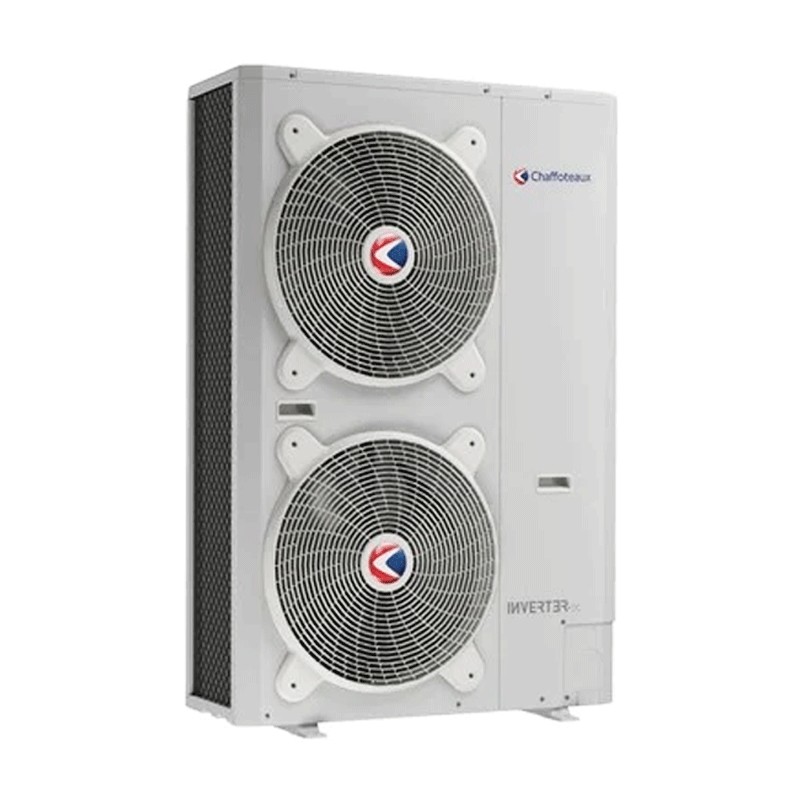

Unità esterna ARIANEXT 120M EXT R32:

L’unità esterna Arianext M Ext R32 è dotata di motore brushless per la massima silenziosità di lavoro e di compressore twin rotary che assicura un funzionamento silenzioso ed efficiente anche ai carichi parziali ed in climi rigidi. Controllo Inverter per adattare in ogni istante la potenza erogata a quella richiesta dall’impianto, minimizzando i cicli on/off e collegamenti acqua da 1”.

Caratteristiche:

RISCALDAMENTO (performance in pompa di calore)

• T mandata min/max °C -20/35 T aria min/max °C 20/60
• T aria +7°C, T acqua 35/30°C Potenza termica kW 4,08/12,00/14,37 - Potenza assorbita nom kW 2,45
• COP nom 4,90
• T aria -7°C, T acqua 35/30°C Potenza termica kW 2,99/9,51/11,47 - Potenza assorbita nom kW 2,97
• COP nom 3,20
• T aria +7°C, T acqua 45/40°C Potenza termica kW 4,02/8,20/13,65 - Potenza assorbita nom kW 2,00
• COP nom 4,10

RAFFRESCAMENTO (performance in pompa di calore)

• T mandata min/max °C 10/43
• T aria min/max °C 5/23
• T aria 35°C, T acqua 7/12°C Potenza termica kW 3,70/9,05/10,30 - Potenza assorbita nom kW 2,87
• EER nom 3,15
• T aria 35°C, T acqua 18/23°C Potenza termica kW 4,78/10,74/13,30 - Potenza assorbita nom 2,11
• EER nom  5,08

DATI ErP (clima medio, bassa temperatura di mandata)

• Potenza sonora unità esterna dB(A) 58
• Energia assorbita annua kWh/anno 5335
• Rendimento stagionale % 143



UNITÀ ESTERNA ARIANEXT

• Peso 124 Kg
• Tipo refrigerante R32
• Carica refrigerante g 2100
• GWP 675
• CO2 equivalenti t 1,42
• Connessione tubi ingresso - uscita 1"M pollice
• Tensione/fasi/frequenza v/ph/Hz 230-1-50
• Potenza massima assorbita 5,15 kW
• Tipo compressore DC TWIN-ROTARY
• Grado di protezione elettrica IP24
• Minimo contenuto d’acqua nel primario dell’impianto 60

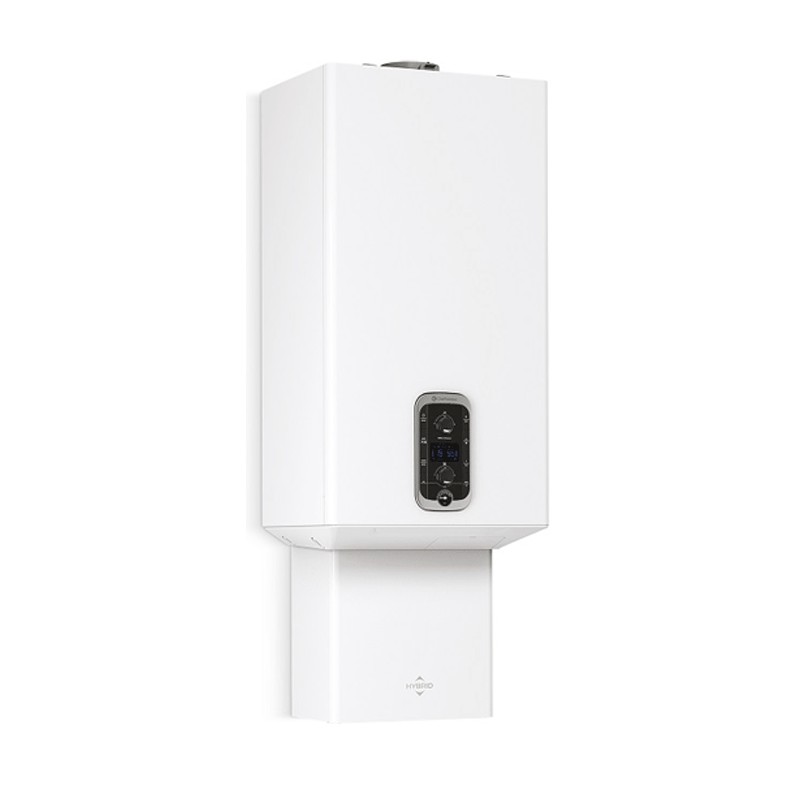

CALDAIA A GAS A CONDENSAZIONE MIRA ADVANCE LINK 30

Mira Advance Link, anima potente per un controllo sorprendente. Dotata dell’innovativo scambiatore SpinTech, eccelle nella sua categoria grazie al controllo elettronico della combustione, e alla connettività integrata. Installabile in luoghi parzialmente protetti.

 MASSIME PRESTAZIONI:

• Sezioni di passaggio aumentate del 142% rispetto alla versione precedente
• 1 m in più di prevalenza
• Rendimento stagionale al 94%
• Classe A+ grazie agli accessori di termoregolazione di serie
• Prestazioni certificate dal Gruppo TÜV RHEINLAND

MASSIMO COMFORT

• Rapporto di modulazione 1:10
• Controllo elettronico della combustione E-Burning System
• Funzione SRA
• Trasformazione gas dal menù tecnico senza bisogno di kit
• Connettività Chaffolink integrata in caldaia
• Temperatura esterna da internet grazie alla connettività integrata

FACILITÀ DI INSTALLAZIONE

• Installazione in luoghi parzialmente protetti
• Scarichi fumi 80, 60, 50 mm
• Connessioni elettriche intuitive.

RISPARMIO ENERGETICO E RISPETTO DELL’AMBIENTE

• Fino al 25% di risparmio energetico in combinazione con Expert HD e la funzione SRA
• Fino al 35% di risparmio energetico combinando Expert HD, la funzione SRA, la sonda esterna e il pavimento radiante
• Emissioni inquinanti ridotte, Classe NOx 6

 Caratteristiche tecniche:

• Certificazione CE (pin) 0085CR0394
• Tipo di collegamento C13(X)-C23-C33(X)-C43(X)-C53(X)-C63(X) C83(X)-C93(X) B23-B23P-B33
• Portata termica nominale in riscaldamento max/min (Hi) Qn kW 28/30
• Portata termica nominale in riscaldamento max/min (Hs) Q kW 31,1/3,0
• Portata termica nominale in sanitario max/min (Hi) Q kW 30,0/3,0
• Portata termica nominale in sanitario max/min (Hs) Q kW 33,3/3,3
• Potenza utile riscaldamento max/min (80°C-60°C) P kW 27,5/2,8
• Potenza utile riscaldamento max/min (50°C-30°C) P kW 30,3/3,1
• Potenza utile max/min sanitario P kW 28,7/2,9
• Rendimento di combustione (ai fumi) % 97,8
• Rendimento alla portata termica nominale (60/80°C) Hi/Hs % 98,4/88,6
• Rendimento alla portata termica nominale (30/50°C) Hi/Hs % 108,3/97,5
• Rendimento al 30 % della Qn con ritorno a 30°C Hi/Hs % 109,5/98,6
• Rendimento al minimo (60/80°C) Hi/Hs % 93,0/83,8
• Perdite al camino bruciatore funzionante % 2,2

Emissioni:

• Prevalenza residua di evacuazione Pa 100 100
• Classe NOx 6
• Temperatura fumi (G20) (80°C-60°C) °C 66
• Contenuto di CO2 (G20) (80°C-60°C) % 8,8
• Contenuto di CO (0%O2) (80°C-60°C) ppm 102,2
• Contenuto di O2 (G20) (80°C-60°C) % 3,8
• Portata massima fumi (G20) (80°C-60°C) kg/h 47,6
• Eccesso d’aria (80°C-60°C) % 22
• pH condensati pH 3,2
• Quantità max di condensati l/h 3,25

CIRCUITO RISCALDAMENTO

• Pressione di precarica vaso di espansione bar 1
• Pressione massima di riscaldamento bar 3
• Capacità vaso di espansione 8 litri
• Temperatura di riscaldamento min/max (range alte temperature) °C 35 / 82
• Temperatura di riscaldamento min/max (range basse temperature) °C 20 / 45

CIRCUITO SANITARIO

• Temperatura sanitario min/max °C 36 / 60
• Portata specifica in sanitario (10 min. con ∆T=30°C l/min 14,3
• Quantità istantanea di acqua calda ∆T=25°C l/min 17,2
• Quantità istantanea di acqua calda ∆T=35°C l/min 12,3
• Prelievo minimo di acqua calda l/min 2
• Pressione acqua sanitaria max/min bar 7,0 / 0,2

DATI ELETTRICI AMBIENTALI

• Tensione/frequenza di alimentazione V/Hz 230 / 50
• Potenza elettrica assorbita totale W 91
• Indice di efficienza energetica del circolatore EEI ≤ 0,23
• Temperatura ambiente minima di utilizzo* °C >0
• Grado di protezione impianto elettrico IP X5D
• Peso kg 32,3
