Come funziona la pompa di calore aria acqua daikin Altherma 3 Integrated R32?

Il suo funzionamento, in poche parole, è dato dalla presenza di un circuito chiuso al cui interno è presente un fluido refrigerante soggetto a cambiamenti di stato ciclici, che precisamente passa dalla fase liquida a quella vaporizzata e viceversa. Tali modifiche determinano ovviamente variazioni di pressione e temperatura, che avvengono in primo luogo a livello dell'evaporatore dove, acquisendo calore dall'aria, la pompa di calore riesce appunto a trasformare il fluido da liquido a vapore. A questo punto, utilizzando invece l'energia elettrica, si avrà nuovamente un passaggio allo stato liquido all'altezza del compressore ed in questa fase il macchinario cede calore all'impianto, il tutto avviene ciclicamente e ha termine per mezzo di una valvola di espansione che consente al fluido di tornare alle sue condizioni di inizio.

Considerando il bilancio energetico relativo al funzionamento della pompa di calore ci accorgiamo sicuramente che questo è essenzialmente positivo, intendendo in questi termini che la quota di energia termica prodotta è almeno 5 volte superiore rispetto al dispendio di elettricità. Il vantaggio poi di poter utilizzare il macchinario sia in estate, per raffreddare, che in inverno, per riscaldare, ne fa una delle soluzioni più convenienti in ambito domestico, senza considerare il fatto che il tutto può essere associato alla presenza di un impianto fotovoltaico, il quale incrementerebbe ulteriormente la suddetta convenienza. Inoltre il mancato utilizzo di fonti da combustione associato all'impiego dell'elettrico che, come detto, può essere auto-prodotto dal fotovoltaico, porta il sistema in un quadro di abbattimento quasi totale dei costi. Ci riferiamo perciò al solare termodinamico, sistema attraverso il quale si combinano le caratteristiche peculiari delle pompe di calore e di un collettore solare di tipo termico, con un piccolo pannello solare, una componente compressore e un serbatoio per l'acqua.

Perchè scegliere la pompa di calore aria acqua daikin Altherma 3 Integrated R32:

• Un serbatoio per acqua calda sanitaria in acciaio inossidabile da 230 Litri combinato con una pompa di calore assicurano un'installazione più rapida rispetto ai sistemi tradizionali
• Tutti i componenti idraulici sono integrati; non sono pertanto necessari componenti di terzi
• La scheda elettronica e i componenti idraulici sono posizionati sulla parte frontale per facilitarne l'accesso
• Ingombro di installazione ridotto: 600 x 600 mm
• Riscaldatore ausiliario integrato
• Funzione smart grid, opzionale, per la massima integrazione con l'impianto fotovoltaico
• Unità a pavimento con Accumulo d'acqua calda sanitaria integrato
• Comfort garantito al 100 % in un'unità compatta
• Tutti i componenti e i collegamenti sono installati in fabbrica
• Accumulo da 230 lt per acqua calda sanitaria sempre disponibile
• Design moderno ed elegante



Prestazioni elevate: L'innovativo compressore Inverter a R32 del chiller Daikin Altherma 3, dotato di tecnologia Bluevolution, unito alla regolazione climatica, permette di raggiungere prestazioni elevate con relativi costi di esercizio più bassi. Già pronta per la classe A+++, la nuova gamma Altherma 3 raggiunge un valore COP nominale di 5.1 a 7°C esterni e 35°C di mandata e un COP di 3.3 in produzione di acqua calda sanitaria (EN16147). In grado di raggiungere temperature di mandata fino a 65°C ad alta efficienza, Daikin Altherma 3 con R32 è adatta sia in caso di riscaldamento a pavimento sia che si usino i radiatori, e mantiene le rinomate caratteristiche di protezione antigelo fino a -25°C, per un funzionamento affidabile anche nei climi più rigidi.

Facilità d'installazione: Dieci anni di esperienza nella creazione di pompe di calore aria-acqua e oltre 350.000 unità installate in tutta Europa, hanno portato a una nuova gamma più facile e veloce da installare e usare. La configurazione è stata semplificata grazie a una nuova procedura guidata che consente agli installatori di configurare l'unità in pochi passi e di metterla in funzione velocemente. La configurazione dell'unità, in base al tipo di impianto e alle esigenze, può avvenire anche da remoto, per essere poi caricata sulla scheda elettronica dell'unità il giorno dell'installazione tramite USB o SD Card.

Daikin Eye Il sensore Daikin eye intuitivo mostra lo stato del sistema in tempo reale

• Blu = funzionamento ottimale!
• Se diventa rosso, si è verificato un errore.

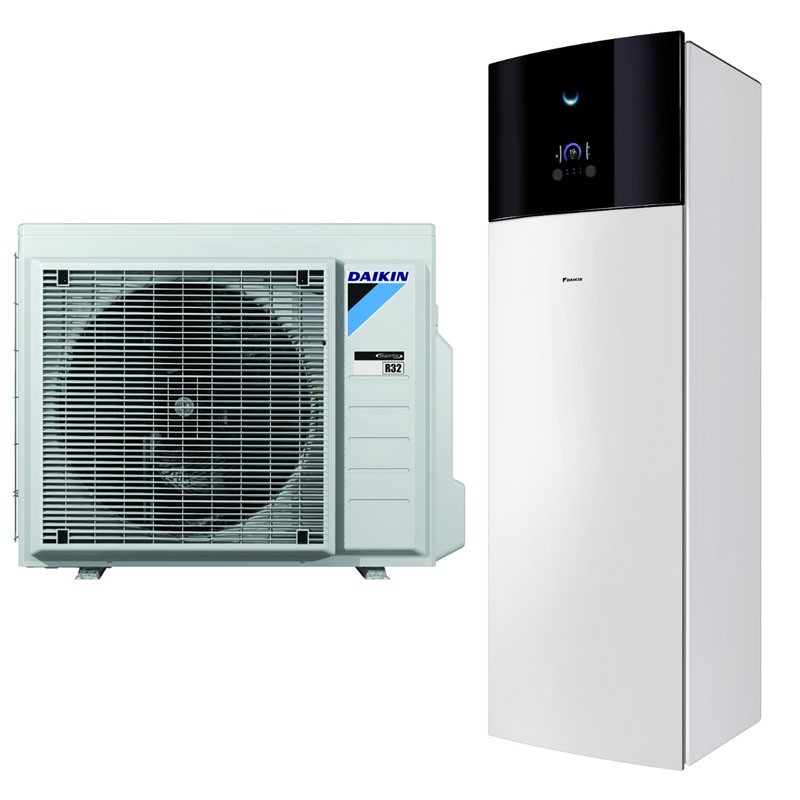

Sistema split aria/acqua composto da unità esterna e unità interna con accumulo di acqua calda sanitaria da 230 litri per riscaldamento, raffrescamento e produzione acqua calda sanitaria ad altissima efficienza:

• Design moderno ed elegante
• Alta efficienza per tutte le applicazioni grazie alla temperatura di mandata fino a 65°C, adatta sia in caso di riscaldamento a pavimento sia che si usino i radiatori
• Il primo sistema per il riscaldamento residenziale ad acqua ad utilizzare lR32, l'innovativo gas refrigerante a basso GWP
• L'alta efficienza stagionale in riscaldamento consente di raggiungere non solo l'attuale più alta classe A++ ma anche la classe A+++ che entrerà in vigore a partire dal 2019
• Ridotto ingombro in pianta: soli 60x60 cm!
• Include tutti i componenti idraulici richiesti per l'installazione: circolatore ad alta efficienza, filtro defangatore con sistema di disaerazione e valvola di by-pass
• Semplice installazione: tutte le connessioni all'impianto e del refrigerante sono nella parte alta dell'unità
• Semplice manutenzione: la scheda elettronica e tutti i componenti idraulici sono accessibili frontalmente
• New MMI: Innovativo pannello di controllo dal design nuovo e moderno con procedura guidata per una rapida configurazione ed un menu intuitivo e di facile comprensione
• Schedina WLAN inclusa per controllo e monitoraggio da remoto dell'impianto via App
• Controllo vocale possibile tramite Google Assistant o Amazon Alexa
• Funzione smart grid per la massima integrazione con l'impianto fotovoltaico.



Specifiche dei componenti Kit:

Daikin Altherma 3 R F Pompa di calore aria-acqua a pavimento per il riscaldamento, il raffrescamento e la produzione di acqua calda; ideale per abitazioni a basso consumo energetico:

Caratteristiche:

• Capacità di riscaldamento Nominale. kW 7,50
• Potenza assorbita Riscaldamento Nominale kW 2,14
• Capacità di raffrescamento Nominale kW 5,35
• Potenza assorbita Raffrescamento Nominale kW 1,51
• COP 3,50
• EER 3,54
• Capacità di riscaldamento/COP Valore massimo integrato (A-7W35) kW/- 2,7.

Riscaldamento ambiente:

• Uscita acqua con condizioni climatiche medie 55°C SCOP 3,32
• Classe di efficienza stagionale per il riscaldamento di ambienti A++
• (Efficienza stagionale per il riscaldamento di ambienti 130%).

Riscaldamento acqua calda sanitaria:

• Profilo di carico dichiarato XL
• (efficienza di riscaldamento dell'acqua 134%)
• Classe di efficienza energetica riscaldamento acqua A+.

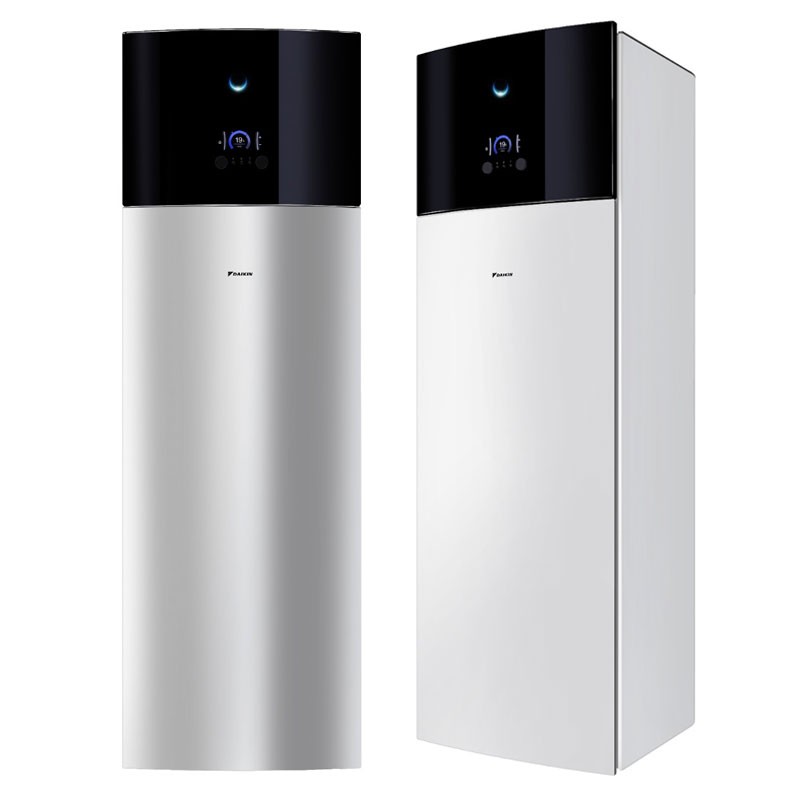

Unità interna:

• Colore Bianco/Nero
• Materiale Resina/lamiera
• Dimensioni Unità Altezza x Larghezza x Profondità : 1.850x595x625 mm
• Peso Unità kg 139
• Volume acqua 230 litri
• Serbatoio Max. temperatura acqua 60 gradi
• Massima pressione dell'acqua bar 10
• Protezione contro la corrosione Decapaggio
• Campo di funzionamento (Lato acqua) Riscaldamento Min.~Max. °C 15 ~65 - Raffrescamento Min.~Max. °C 5~22
• Livello potenza sonora Nominale dBA 42
• Livello di pressione sonora Nominale dBA 28
• Connessioni idrauliche acqua sanitaria ingresso fredda/uscita calda G 1" Maschio ricircolo
• Connessione idrauliche impianto mandata/ritorno impianto G 1" Femmina.

Unità Esterna:

• Dimensioni Unità Altezza x Larghezza x Profondità mm 740x884x388
• Peso Unità kg 58.5
• 1 Compressore ermetico tipo Swing
• Campo di funzionamento (Temp. esterna): Riscaldamento Min.~Max. °C -25~25 - Raffrescamento Min.~Max. °CBS 10,0~43,0 - Acqua calda sanitaria Min.~Max. °CBS -25 ~35
• Refrigerante R32
• Carica 1,50 Kg
• Controllo Valvola di espansione
• Livello potenza sonora Riscaldamento/Raffreddamento nominale 62/62
• Livello di pressione sonora Riscaldamento/Raffreddamento nominale 49/50
• Alimentazione Nome/Fase/Frequenza/Tensione Hz/V V3/1N~/50/230
• Corrente Fusibili consigliati A 25
• Massima distanza Unità interna - unità esterna m 30
• Tubazioni refrigerante Gas mm 15,9 (5/8)
• Tubazioni refrigerante liquido mm 6,35 (1/4).
