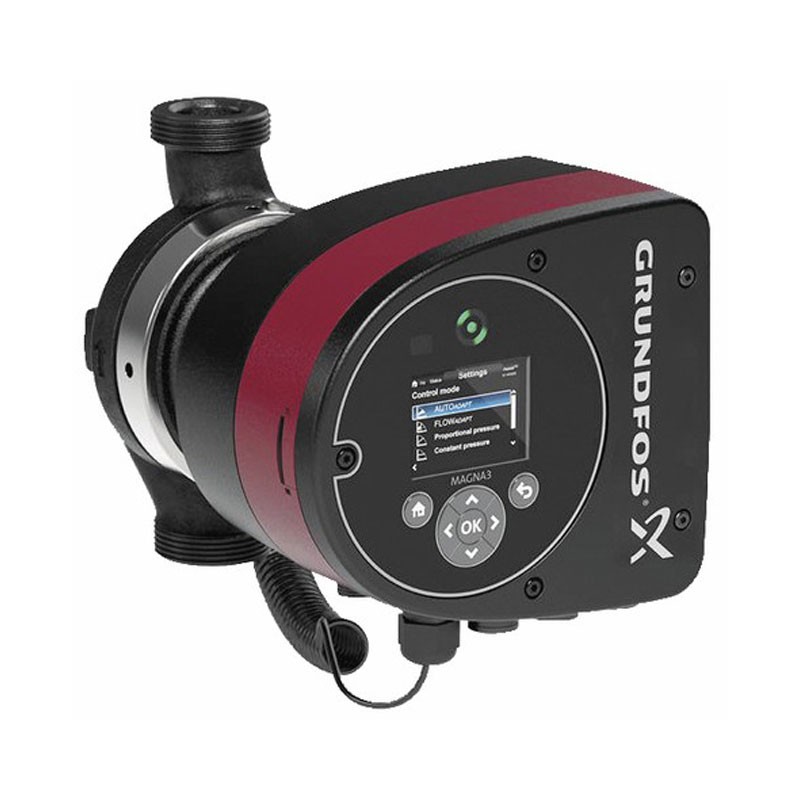

Il circolatore Grundfos MAGNA3 D è la scelta ideale per quasi tutti i progetti di costruzione, vecchi o nuovi. Con la sua impareggiabile efficienza energetica, la gamma completa e le capacità di comunicazione integrate, MAGNA3 D è ideale per ingegneri e progettisti che desiderano creare sistemi di riscaldamento e raffreddamento ad alte prestazioni.

La pompa è esente da manutenzione grazie al design del tipo a rotore in scatola. Ciò significa anche che pompa e motore formano un'unità integrale senza tenuta dell'albero e con solo due guarnizioni per la tenuta. I cuscinetti sono lubrificati dal liquido pompato.

MAGNA3 D offre tre modalità multipompa: funzionamento alternato, backup e cascata. In funzionamento alternato e di riserva, funziona una sola pompa alla volta, garantendo entrambe un comfort costante. Nel funzionamento alternato, il passaggio da una pompa all'altra dipende dal tempo o dall'energia. Se una pompa si guasta, l'altra pompa subentra automaticamente. Nell'operazione di backup, la pompa di backup viene azionata a intervalli per evitare il grippaggio. Se la pompa di servizio si arresta a causa di un guasto, la pompa di riserva si avvia automaticamente. Nel funzionamento in cascata le pompe si accendono e si spengono automaticamente, adattandosi al consumo di corrente dell'impianto. Le due pompe comunicano in modalità wireless.

MAGNA3 D è dotato di un display intuitivo e ti consente di connetterti in modalità wireless con l'app Grundfos GO Remote, dandoti accesso a report e monitoraggio avanzati. La pompa include la comunicazione fieldbus tramite moduli CIM, nonché ingressi analogici e digitali e relè configurabili. Le funzioni di controllo includono AUTOADAPT e FLOWADAPT. FLOWADAPT che riduce la necessità di valvole di strozzamento, tagliando così i costi sui componenti del sistema.

MAGNA3 D è la scelta migliore per un'ampia gamma di applicazioni di riscaldamento e raffreddamento, tra cui:

• Loop di miscelazione
• Superfici riscaldanti
• Superfici di condizionamento
• Sistemi a pompa di calore geotermica
• Applicazioni di refrigeratori più piccoli.



MAGNA3 D è una pompa monofase e caratterizzata dall'avere il controller e il display integrati nella scatola di controllo. La pompa dispone anche di un sensore di pressione differenziale e temperatura integrato. Il corpo pompa è disponibile sia nella versione in ghisa che in acciaio inossidabile. Il rotore composito è rinforzato con fibra di carbonio, la piastra del cuscinetto e il rivestimento del rotore sono in acciaio inossidabile e l'alloggiamento dello statore è in alluminio.

L'elettronica di potenza è raffreddata ad aria. MAGNA3 incorpora un motore sincrono a 4 poli a magneti permanenti (motore PM). Questo tipo di motore è caratterizzato da una maggiore efficienza rispetto a un motore asincrono convenzionale a gabbia di scoiattolo. La velocità della pompa è controllata da un convertitore di frequenza integrato.

Caratteristiche:

TECNICHE:

• Portata nominale 5,43 m³/h
• Prevalenza 6.273 m
• Testata max 100 dm
• Classe TF 110
• Approvazioni sulla targhetta CE e VDE e EAC CN RoHS, RAEE
• Modello D.

MATERIALE:

• Corpo pompa Ghisa EN-GJL-200 ASTM A48-200B
• Girante PES 30%GF.

INSTALLAZIONE:

• Limite temperatura ambiente 0 .. 40 °C
• Max pressione di funzionamento 10 bar
• Attacco tubazione G 1 1/2"
• Pressione d'esercizio PN 10
• Interasse 180 mm.

LIQUIDO:

• Liquido pompato Acqua
• Gamma temperatura del liquido -10 .. 110 °C
• Temperatura del liquido durante il funzionamento 60 °C
• Densità 983.2 kg/m³.

DATI TECNICI:

• Ingr. pot. - P1 9 .. 153 W
• Frequenza di rete 50 / 60Hz
• Tensione nominale 1 x 230 V
• Consumo massimo di corrente 0,09 .. 1,33 A
• Classe di protezione (IEC 34-5) X4D
• Classe di isolamento (IEC 85) F.

ALTRO:

• Energia (EEI) 0.18
• Peso netto 5.11 kg
• Peso lordo 5.75 kg
• Volume imballo 0,015 m³.
