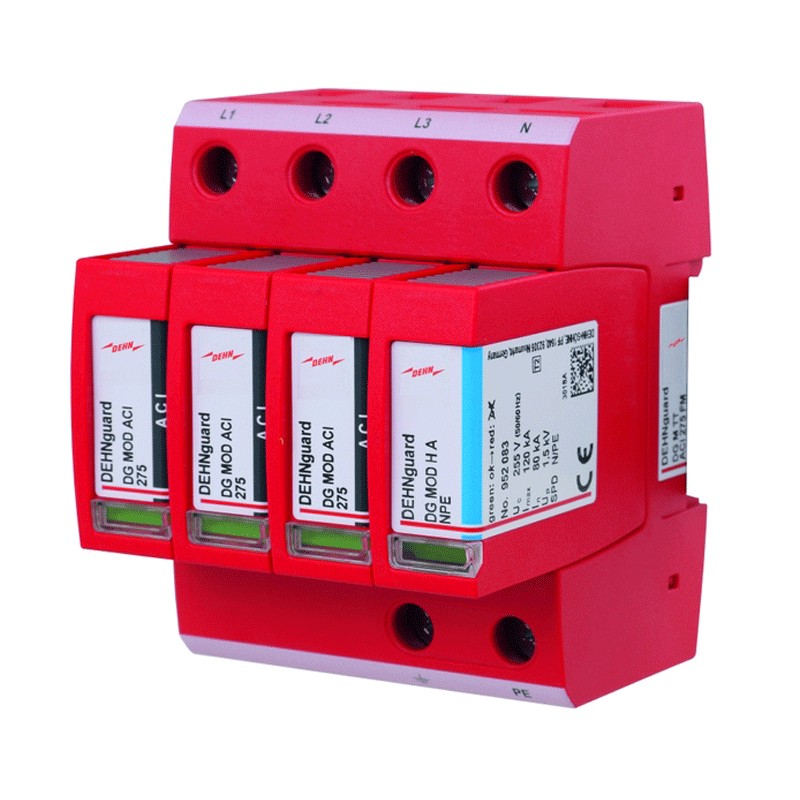

Gli scaricatori di Tipo 2 ci sono gli scaricatori di sovratensione che proteggono l'impianto da sbalzi e picchi che possono essere provocati dai lavori di manutenzione della linea da parte del gestore.

Caratteristiche:

• Livello di protezione L-N/N-PE (UP ) 1,5 / ? 1,5 kV
• Livello di protezione L-N /N-PE con 5 kA (UP ) ? 1,5 / ? 1,5 kV
• Capacità di estinzione corrente susseguente di rete N-PE (Ifi ) 100 Aeff
• Tempo d'intervento L-N (tA ) 100 ns
• Tempo d'intervento N-PE (tA ) 100 ns
• Fusibile esterno aggiuntivo necessario no
• Tenuta al corto circuito (ISCCR ) 25 kAeff
• Tensione TOV: L-N (UT) Caratteristica 440 V / 120 min. tenuta
• Tensione TOV: N-PE (UT) Caratteristica 1200 V / 200 ms tenuta
• Corrente di fuga Nessuna corrente di fuga
• Temperatura d'esercizio (TU ) -40 °C ... +80 °C
• Indicazione di funzionamento / guasto verde / rosso
• Numero delle porte 1
• Sezione di collegamento (min.) 1,5 mm2 rigido / flessibile
• Sezione di collegamento (max.) 35 mm2 semirigido / 25 mm2 flessibile
• Montaggio su guida profilata 35 mm secondo EN 60715
• Materiale involucro termoplastica, colore rosso, UL 94 V-0
• Luogo di montaggio all'interno
• Grado di protezione IP20

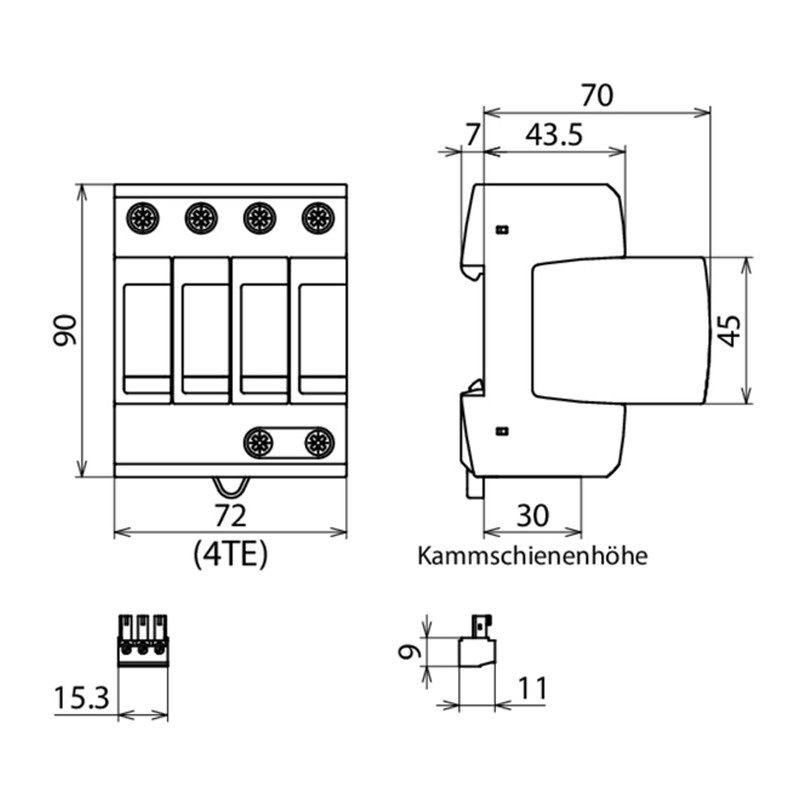

• Dimensioni 4 unità, DIN 43880
• Omologazioni KEMA
• Contatto FM/ forma contatto scambio pulito
• Portata AC 250 V / 0,5 A
• Portata DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
• Sezione di collegamento dei morsetti FM max. 1,5 mm2 rigido / flessibile
