Il sezionatore, altrimenti definito sezionatore di tensione, ha le stesse di un interruttore, ma in scala più ampia: esso è, infatti, responsabile di chiudere il flusso di energia alle centrali di distribuzione elettrica. Ciò serve soprattutto a garantire la sicurezza della centrale e in primis delle persone che lavorano al suo interno visto che un delle sue particolarità è di separare il flusso di energia dagli ambienti lavorativi. Altra particolarità di questo strumento è la capacità di saper individuare i difetti nel flusso elettrico ed isolarli. Quando poi il difetto sarà corretto, il sezionatore farà in modo che la corrente scorra di nuovo normalmente.

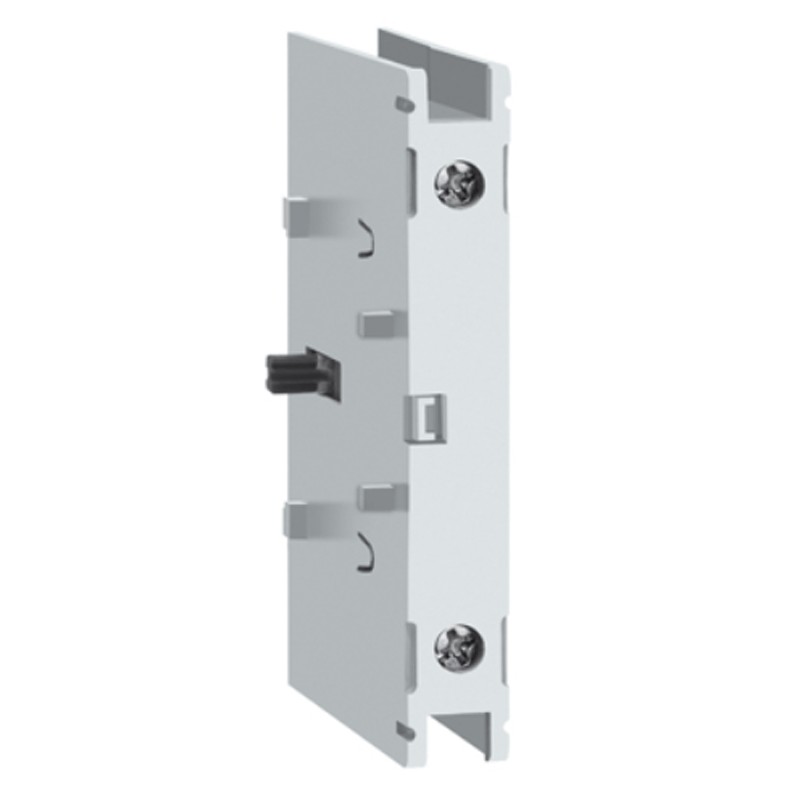

Il quarto polo è un dispositivo che, agganciato al sezionatore tripolare compatibile, fornisce un polo aggiuntivo.

Caratteristiche:

• Serie Lovato
• Tensione d'impiego max 600 Vac
• Tipo di tensione di funzionamento AC
• Tipo GAX42
• 1 polo
• Corrente In 63A
• Tensione nominale di isolamento IEC/EN 1000 V
• Tensione nominale di tenuta ad impulso (Uimp) 8 kV
• Durata meccanica 100000 cicli
• Durata elettrica 100000 cicli
• Coppia di serraggio terminali min Nm 1.8 - max Nm 2
• Temperatura di impiego min -25 °C max +55 °C
• Temperatura di stoccaggio min -40 °C max +70 °C
• Altitudine massima 3000 m
• Grado di protezione frontale IP20
• Grado di inquinamento 3
• Corrente di cortocircuito rms 5 kA
• Corrente di cortocircuito con fusibile Class/A RK5/30
