Specifiche tecniche dei componenti del kit:

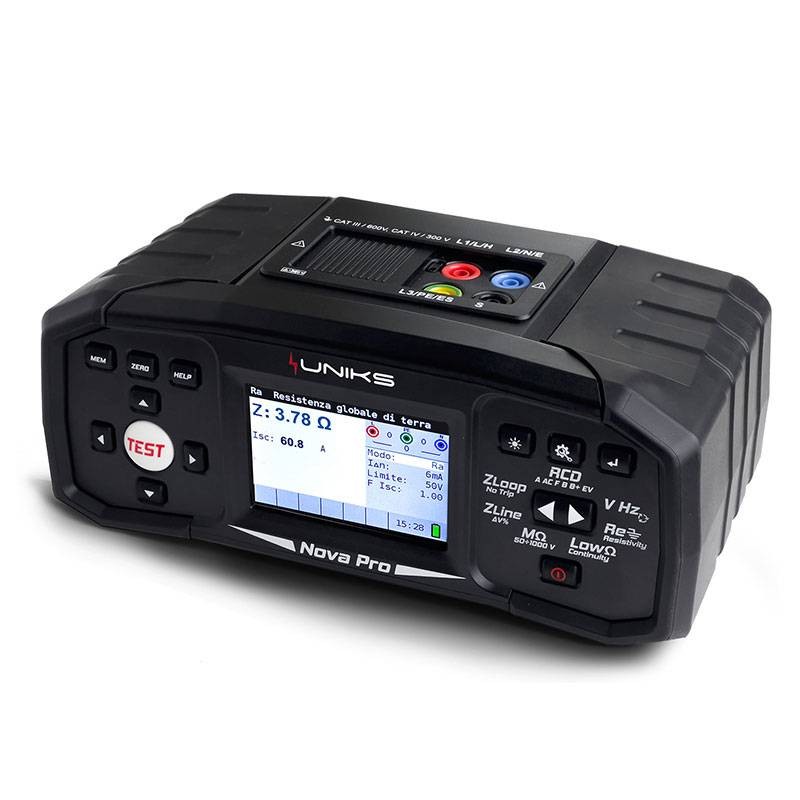

1 pezzo Multifunzione per la verifica degli impianti elettrici CEI 64-8 e test colonnine di ricarica elettriche (codice NOVAPRO): La serie Nova rappresenta l'innovativa gamma di strumenti Multifunzione pensati per soddisfare a pieno le misure per la NORMA CEI 64.8 fino ai test completi delle colonnine di ricarica elettriche (EV). Tutte le MISURE sono conformi alla NORMA EN61557 così da poter certificare sia impianti civili TT che industriali TN inoltre sono dotati di batterie ricaricabili direttamente da strumenti ,memoria interna e comunicazione USB per la realizzazione di REPORT totalmente Customizzabili (Esportazione xls).

Esegue la misura di terra con il metodo Voltamperometrico a 3 o 4 fili rendendolo adatto a tutti i sistemi TT e TN inoltre esegue anche la misura della Resistività del terreno con il metodo Wenner.

Nova Pro esegue il test dei differenziali di tipo A, AC e F fino a 1A in modalità Generali o Selettivi e i differenziali tipo B, B+ e EV per il test delle colonnine di ricarica elettrica (6mA AC o DC). Esegue il Test dei differenziali in 4 modalità:

• RCD TEMPO Test del tempo di intervento dei differenziali
• RCD Test a Rampa per individuare a quale corrente il differenziale interviene
• Uc Test dedicato per la Tensione di Contatto
• AUTO Test completo dei differenziali in sequenza x1 , x5 , x1/2 e RAMPA con inversione di fase 180°



La funzione Ra (Loop) rappresenta la misura di resistenza globale di Terra nei Sistemi TT. Il Test viene eseguito senza l intervento del differenziale e grazie all' accessorio SCHUKO di serie sarà semplice eseguire i test anche sulle PRESE. Nova Pro esegue anche il test dell impedenza di LINEA (Fase-Neutro o Fase-Fase) ad Alta corrente per ottenere valori di impedenza con due cifre decimali e calcolare la corrente di Cortocircuito presunta. Anche nei Sistemi TN tramite la funzione ZLoop si potrà eseguire il test ad Alta corrente tra Fase e Terra. Nova Pro permette di impostare il tipo di Magnetotermico (tipo B,C,K) o Fusibile da testare indicando a Display il risultato OK o No OK. Sarà possibile anche testare la caduta di tensione sulla linea tra un punto e l altro dell' impianto per valutare la percentuale di tensione sulla linea.

Nova Pro esegue la misura di Resistenza di Isolamento con tensione di prova da 50V-100V-250V-500V 1000V DC. Impostando il valore LIMITE di resistenza di isolamento, gli esiti OK o NO OK delle misure saranno indicate nel Display a colori. Nova Pro esegue il test di continuità con 200mA e con inversione della polarità. Permette di eseguire il test anche con solo 7mA tramite funzione CONTINUITA permettendo di generare continuamente per test più veloci e continui. Rileva automaticamente il sistema TRIFASE indicando i valori delle Tensioni e il SENSO CICLICO DELLE FASI.

Tramite l'adattatore EV CHECK si può testare la sicurezza e la funzionalità in maniera non invasiva delle cabine di ricarica per veicoli elettrici. L'adattatore consente al tester di simulare il carico di un veicolo collegato alla cabina. Nova Pro potrà eseguire:

• Test di RCD tipo A e B incluso il test a 6mA AC o DC
• Test dell impedenza L-N o L-L (colonnina Trifase)
• Test della resistenza di terra nella presa dell EV CHECK verso la colonnina
• Test di Isolamento
• Test delle Tensioni e frequenza



Tramite la tracolla sarà possibile utilizzare lo strumento a mani libere per eseguire tutte le misure in modo semplice e veloce nei quadri elettrici. Il comodo puntale remoto opzionale Lead nova, permette di muoversi liberamente durante le misure ed avviare le prove così da rende il tuo lavoro più facile e veloce. Una slitta permetterà di selezionare la zona MISURE composta da 4 ingressi dalla zona COMUNICAZIONE relativa all'uscita USB per il download dei dati memorizzati e ingresso per la ricarica delle 6 batterie NiMH.

Il Nova Pro è dotato di uscita USB per il download delle misure e permetterà di creare REPORT totalmente customizzabili grazie ad un algoritmo per la creazione automatica di file xls. Questo metodo permetterà di organizzare e rendere unici i vostri REPORT.

Funzioni:

• Centrali elettriche
• Distribuzione
• Sicurezza
• Collegamenti / incollaggio
• Analisi dell'isolamento
• Aree pubblica sicurezza / Qualità
• Sicurezza antincendio
• Installazioni LV Sicurezza / Qualità
• Quadri elettrici
• Manutenzione / Risoluzione dei problemi
• Test su sistemi trifase
• Luoghi di costruzione
• Sistemi ferroviari
• Navi / Barche / Posti di marina
• Veicoli dei vigili del fuoco
• Veicoli militari / di polizia
• Unità generatrici LV mobili
• Luoghi medici / Stanze di chirurgia
• Sale cinema / audio / da concerto
• Installazioni speciali / di polizia
• Unità generatrici LV mobili
• Scopo generale
• Sistema in manutenzione



Caratteristiche:

• Alimentazione: 9VDC (6x batteria da 1.5 V, tipo AA)
• Durata batterie: 15 ore
• Display: TFT 480×320 punti, a colori
• Memoria: 1700 risultati
• Interfaccia PC: USB
• Sicurezza: IEC/EN 61010-1, doppio isolamento
• Temperatura Operativa: 0 - +30 gradi
• Categoria di misura: 600V CAT III, 300V CAT IV
• LeadNova: 300V CAT II
• Grado di inquinamento: 2
• Normativa di riferimento: IEC/EN 61557-1-2-3-4-5-6-7

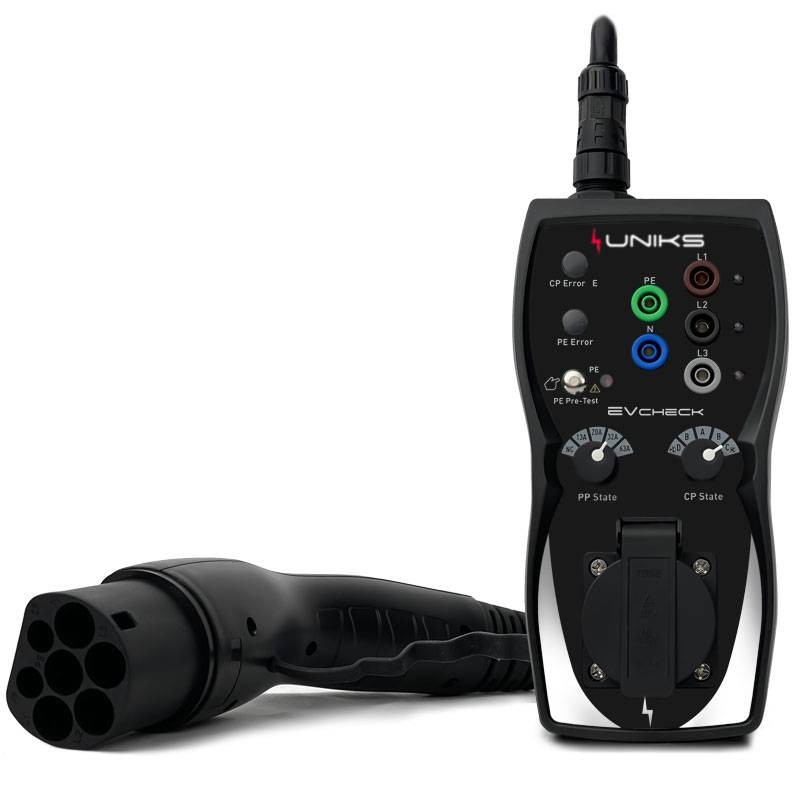

1 pezzo Adattatore per verifica stazione di ricarica di veicoli elettrici (codice EVCHECK): UNIKS EV CHECK simula la presenza di un veicolo elettrico collegato alla colonnina di ricarica dei veicoli elettrici, permettendo di verificarne la funzionalità e sicurezza elettrica. Solo Uniks EV CHECK consente di testare ogni punto di ricarica.

EV CHECK permette di essere collegato al vostro strumento di verifica tramite Schuko per sistemi monofase oppure tramite boccole per sistemi Trifase.

• Si connette in automatico alla stazione senza dover aprire e manomettere la stazione stessa
• Si connette esattamente come un veicolo in fase di ricarica; in questo modo controlla l'intero sistema
• Simula lo stato di un veicolo elettrico in tutte le fasi di ricarica CP e PP
• Semplice connessione al punto di ricarica un connettore Tipo2 EV
• Collegamento per il MONITORAGGIO USCITA PWM della colonnina di ricarica relativa agli stati A, B, C e ERROR




Descrizione e funzioni selettore PP STATE:

• NC Posizione NC Sistema EVSE non collegato
• 13A Sistema EVSE collegato con corrente massima 13A
• 20A Sistema EVSE collegato con corrente massima 20A
• 32A Sistema EVSE collegato con corrente massima 32A
• 63A Sistema EVSE collegato con corrente massima 63A



Funzioni selettore CP STATE:

• Veicolo elettrico non collegato
• Veicolo elettrico collegato, non pronto per carica
• Veicolo elettrico collegato, pronto per carica, ventilazione no
• Veicolo elettrico collegato, pronto per carica, ventilazione si



Simulazione e guasti PE ERROR:

• Pe ERROR Simulazione di guasto sul conduttore di protezione PE, non esegue ricarica
• CP ERROR E Simulazione di guasto sul Control Pilot, non esegue ricarica
• PE Pre-Test Tensione sul PE



Tramite l'adattatore EV CHECK si può testare la sicurezza e la funzionalità in maniera non invasiva delle cabine di ricarica per veicoli elettrici. L'adattatore consente al tester di simulare il carico di un veicolo collegato alla cabina. Attraverso il selettore dedicato è possibile simulare gli stati del veicolo elettrico durante la fase di carica. Tramite il selettore PP è possibile simulare le varie correnti nominali dei Cavi di ricarica fino a 63A.

Nova e Nova PRO può eseguire:

• Test di RCD tipo AC, A, F e B incluso il test a 6mA AC o DC
• Test dell impedenza L-N o L-L (colonnina Trifase)
• Test della resistenza di terra nella presa dell EV CHECK verso la colonnina
• Test di Isolamento
• Test delle Tensioni e frequenza



Funzioni:

• Tensione di ingresso: fino a 250 V (sistema monofase) / fino a 430 V (sistema trifase), 50 / 60Hz, max 10A
• Cavo di prova di tipo 2 Modalità di ricarica AC 3, adatta alla presa IEC62196-2 tipo 2 o fissa cavo con connettore veicolo (Tipo 2, 7P trifase)
• CAT II 300V
• Grado di protezione IP54
• CLASSE DI PROTEZIONE II
• Temperatura di Lavoro da 0 a +40 gradi



Caratteristiche:

• Pre-test PE
• Simulazione PP NC / 13A / 20A / 32A / 63A
• Stati CP A (Veicolo elettrico non collegato)
• B (Veicolo elettrico collegato, non pronto per la ricarica)
• C (Veicolo elettrico collegato, ventilazione non richiesta, pronta per la ricarica)
• D (Veicolo elettrico collegato, ventilazione necessaria, pronta per la ricarica)
• Errore CP E
• Errore PE (guasto a terra)
• Uscite (solo a scopo di test) Terminali di misura L1, L2, L3, N e PE Max. 250/430V,CAT II 300V,max.10A
• Presa di rete Max 250 V, CAT II 300 V, corrente consentita max 10 A
• Nota bene: non caricare la presa di rete contemporaneamente ai terminali di misurazione
• Protezione presa di rete Fusibile 10A / 250V, 5x20mm, tubo magnetico prodotto da Xunlibang
• Terminali di uscita del segnale CP Circa, ± 12V, CAT 0 (in condizioni normali)
• In caso di cablaggio errato o errore della colonnina di ricarica questi terminali possono diventare pericolosi ?fino a max. CAT II 300V contro PE

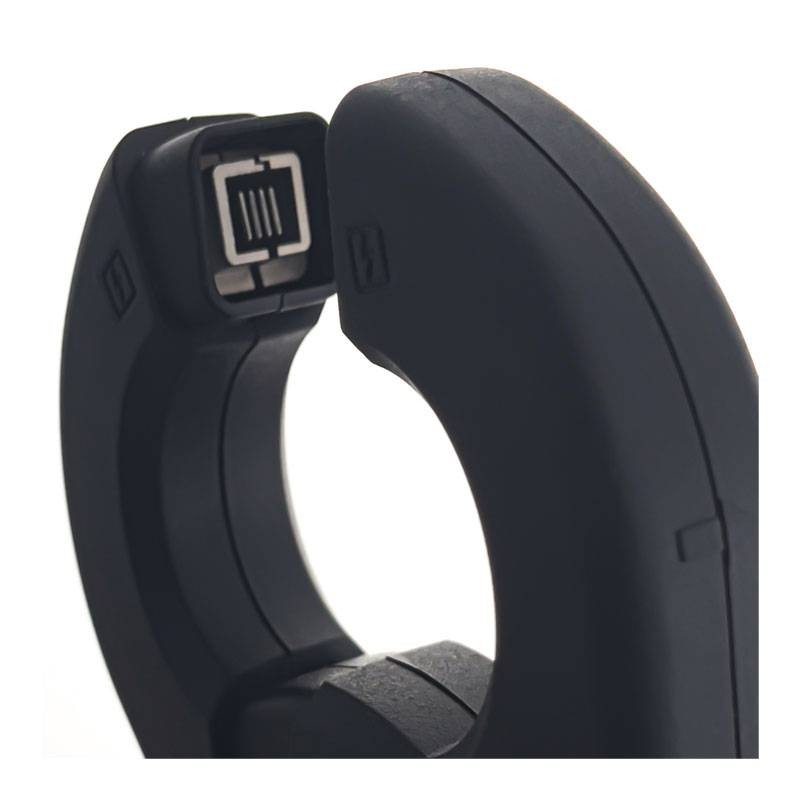

1 pezzo Omaggio Pinza per correnti di dispersione AC/DC TRMS (codice CL8): La pinza di dispersione CL 8 è progettata per la misura di correnti di dispersione AC e DC e misure di corrente fino a 10A (DC) e 20A (AC) nel raggiungimento della CAT IV 300V in accordo alla normativa IEC/EN61010-1. CL8 è ideale anche per misure di dispersione su impianti fotovoltaici in quanto permette di misurare la corrente di dispersione DC. E dotata di funzione multimetro in TRMS per misure di Tensione AC/DC.

Altre misure previste sono la misura di Resistenza e Test Continuità. Lo strumento dispone di un display a 6000 punti LCD, retroilluminazione del display, funzione di autospegnimento per preservare la propria batteria interna e può pinzare un conduttore con dimensione massima 23mm. Altre importanti funzioni presenti sono la MIN/MAX per il rilevamento del valore Massimo e Minimo delle grandezze, la funzione Data HOLD e la funzione ZERO per lesecuzione di azzeramento preliminare delle correnti. CL8 permette la misura della corrente di dispersione anche in DC così da renderla essenziale nella manutenzione degli impianti fotovoltaici.

Funzioni:

• Apertura Toroide 23mm
• Display LCD
• Punti Display 6000
• TRMS
• Spegnimento automatico
• Indicazione di polarità
• Misura di corrente AC/DC
• Misura di tensione
• Indicazione ZERO
• Conservazione dei dati
• Valore massimo
• Valore minimo
• Test di continuità
• Misura di resistenza



Caratteristiche:

• Tensione Continua DC: 600V
• Tensione Alternata (True RMS): 600V
• Corrente di Dispersione DC: da 0.1mA a 10A
• Corrente di Dispersione AC (TRMS): da 0.1mA a 20A
• Resistenza: da 0 a 500K
• Banda passante in Corrente e Tensione: 1kHz
• Continuità: Ohm < 100
