Vantaggi:

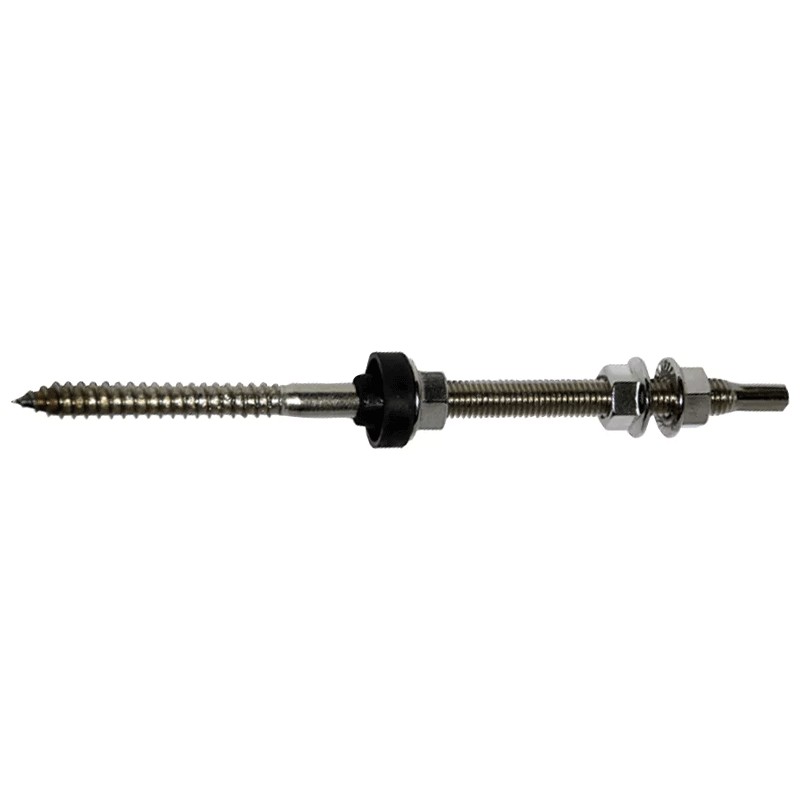

• Completo: la vite doppia filettatura STSR è fornita preassemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP
• Veloce: installazione rapida perché la copertura non deve essere rimossa durante l'installazione
• Impermeabile: grazie alla guarnizione in EPDM viene mantenuta l'impermeabilità della copertura



Idoneo per:

Sistema Copertura in lastre ondulate con:

• Profilo Solar-light
• Profilo Solar-fish



Fissaggio vite doppia filettatura STSR:

• Con ancorante chimico FIS V su travi e solette in calcestruzzo
• Con ancorante chimico FIS V e tassello a rete FIS HK su solai in laterocemento
• Direttamente su travature lignee dopo aver eseguito il foro guida



Applicazioni:

• Travi e solette in calcestruzzo
• Solaio in laterocemento
• Travature in legno



Montaggio:

• Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto
• Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione dell'impianto e inclinazione della copertura
• Individuare la posizione delle viti doppia filettatura STSR in funzione della struttura portante e del layout dell'impianto
• Forare il supporto in funzione del diametro della vite e del tipo di supporto
• Fissare la vite doppia filettatura STSR alla struttura portando la gomma EPDM a contatto con la copertura
• Serrare il dado flangiato MU F sulla guarnizione per mantenere la tenuta impermeabile
• Fissare la piastra di connessione SSP o MW, regolandone l'altezza mediante i dadi MU F



Caratteristiche:

• Diametro d 11,0 mm
• Lunghezza totale l 300 mm
• Filettatura Ø x Lunghezza M12 mm
• Lunghezza filettatura legno 100 mm
• Lunghezza filettatura metrica 150 mm
• Lunghezza gambo L 35 mm
• Peso 0,28 kg
