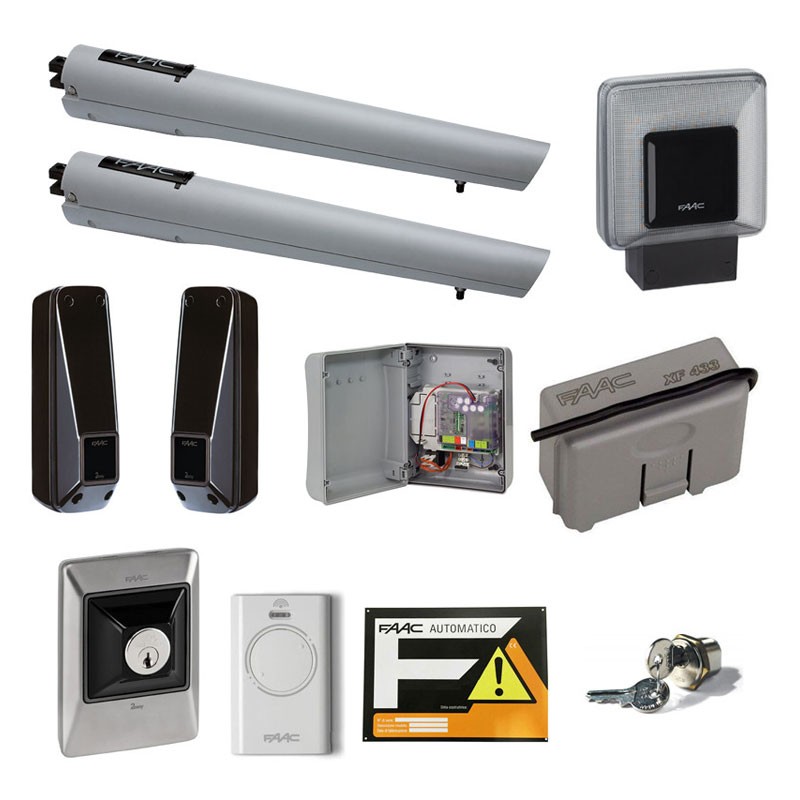

Especificaciones de los componentes del kit:




2 piezas Actuadores S418 24V (referencia 104301): Alta velocidad de movimiento regulable, soporte de fijación "multiposición" no soldable, topes mecánicos de apertura y cierre integrados (posibilidad de no instalar topes mecánicos).



• Tensión de alimentación: 220-240V~ 50/60 Hz
• Motor eléctrico: Con escobillas 24V
• Potencia máx.: 35 vatios
• Empuje máx.: 1800 N
• Velocidad máx. del vástago: 37 mm/s (con E124)
• Carrera de la varilla: 350 mm (390 mm sin topes)
• Ángulo máx. de apertura de la hoja: 110
• Temperatura ambiente de funcionamiento: -20°C ÷ + 55°C
• Grado de protección IP54
• Peso 6 Kg
• Frecuencia de uso: Uso continuo
• Anchura máxima de la hoja: 2,3 m (2,7 m con cierre eléctrico)
• Fijaciones: trasera atornillable y regulable - delantera atornillable y regulable
• Dimensiones (AnxPrxAl): 823 x 104 x 137 mm



Dispositivo electrónico E024S de 1 pieza con carcasa (código 790286): Campo de aplicación Para automatismos para cancelas batientes de 24 V, gracias a las nuevas tecnologías 2easy y OMNIdec, es compatible con el módulo de conexión rápida XF 433/XF 868 (predisposición conector), receptores externos y con las fotocélulas XP 15B y XP 20B D (conexión BUS).



• Tensión de alimentación: 220-240V~ 50/60 Hz
• Potencia máx.: 4 vatios
• Potencia máx. del motor: 150 W x 2
• Carga máx. accesorios: 250 mA - 400 mA BUS 2easy
• Programación: Programación mediante pulsadores
• Lógicas de funcionamiento: A, E, AP, EP, A1, B, C
• Funciones programables: (*) Lógica (A, E, AP, EP, A1, B, C), Velocidad (alta/baja)*, Tiempo de pausa, Retardo cierre puerta 2
• Tiempo de trabajo (time-out): 5 minutos (fijo)
• Tiempo de pausa: Variable en función del aprendizaje (máx. 10 min)
• Entradas en bornero: Abierto A, Abierto B, Stop, BUS (E/S)
• Salidas de la regleta de bornes: Motores, Intermitentes, Alimentación de accesorios, Bloqueo eléctrico, Contacto luz de servicio (90 s fijo)
• Conector rápido: Alimentación por batería, módulo XF 433 o XF 868
• Codificación radio integrada: DS, SLH, RC, LC (máx. 250 canales)
• Fusibles de protección: F1 = autorrearme - F2 = T2A-250V
• Temperatura ambiente de funcionamiento: -20°C a +55°C




1 pieza receptora XF 433 MHz (código 787831): Módulo de frecuencia (compatible con todos los equipos FAAC equipados con el sistema de descodificación universal OmniDEC, reconocible por el logotipo dedicado). Sistema de descodificación universal OmniDEC, Frecuencia 433 Mhz.



1 pieza de intermitente XLED (código 410029): diseño italiano adecuado para cualquier contexto arquitectónico, equipado con 40 LED para garantizar la visibilidad incluso a plena luz del día. Una versión para alimentación 24VDC, 230VAC, 115VAC, gracias a la antena integrada, XLED es compatible tanto con receptores de frecuencia 433Mhz como 868 Mhz. Adecuado para instalaciones en columna o laterales.



• Tensión de alimentación: 230 - 115 - 24V
• Grado de protección IP54
• Temperatura ambiente de funcionamiento -20°C a +55°C
• Dimensiones (AnxPrxAl) 135 x 55 x 165 mm
• Número de LED de alto brillo: 40





1 par de fotocélulas XP 20B D (código 785103): modelo mural orientable



• Tensión de alimentación: BUS 2easy, 2 hilos no polarizados 24V
• Distancia máxima entre fotocélulas: 20 metros
• Tipo de instalación: mural
• Grado de protección: IP54
• Ángulo de autoalineación: ± 7° (20 m) ± 13,5° (5 m)
• Ángulo de orientación horizontal: -90° +90
• Dimensiones (AnxPrxAl): 41,5 x 42,5 x 130 mm
• Consumo de corriente: Rx (10 mA) + Tx (10 mA)
• Temperatura ambiente de funcionamiento: -20°C a +55°C




Llave de 1 pieza y botón de control XK10 B (ref. 401304): Tipo de sistema: patrones de impulso simple.



• Tipo de instalación: montaje en pared o columna
• Microinterruptores de conmutación: 1
• Potencia de contacto: 100 mA
• Grado de protección: IP54
• Temperatura ambiente de funcionamiento: -20/+45°C
• Dimensiones (AnxPrxAl): 72 x 35 x 100 mm




1 transmisor de 2 canales XT2 433 SLH LR (código 787007): Sustituye a los modelos 433 SLH anteriores como TML2 433 SLH - T2 433 SLH - XT2 433 SLH código 787003.



SLH (Self Learning Hopping code): el código cambia cada vez que se utiliza el transmisor. un algoritmo lo reconoce y valida. Ventajas: clonación casi imposible. Posibilidad de replicar los transmisores codificados, incluso a distancia del receptor, con el sistema patentado SELF LEARNING (transmisor a transmisor), simplemente pulsando los botones según una secuencia específica.



LR = LARGO ALCANCE: los transmisores pueden cubrir casi el DOBLE de la distancia actual gracias a una patente FAAC en la electrónica; el transmisor SLH LONG RANGE, cada vez que se pulsan los botones de control, realiza en tiempo real una detección del entorno circundante (por ejemplo, posición de la mano, presencia de perturbaciones eléctricas, etc.) y reconfigura automáticamente la electrónica, maximizando la potencia radiada en cada transmisión. Totalmente compatible con los SLH anteriores.



¿Cómo elegir su mando a distancia?

En primer lugar, compruebe si el mando a distancia que tiene es un Master, pulse cualquier botón y compruebe el parpadeo del LED: si parpadea brevemente antes de encenderse con luz fija, es un MASTER; si, por el contrario, el LED se enciende con luz fija inmediatamente, es un SLAVE. En este caso, no podrá utilizarlo para activar el nuevo mando a distancia, deberá ponerse en contacto con el instalador o administrador del sistema u obtener un Master.
Faac ha fabricado mandos a distancia que son casi idénticos tanto en frecuencia de 868 Mhz como de 433 Mhz, compruebe primero la escritura de la parte posterior, si ya no es legible preste atención a estas pequeñas diferencias:
para los modelos XT2 y XT4 que existen en colores blanco y negro, en el mando a distancia blanco si el logotipo FAAC y el círculo que rodea los botones son negros la frecuencia es de 868 Mhz, si son grises la frecuencia es de 433 Mhz;;; en el mando a distancia negro si el logotipo FAAC y el círculo que rodea los botones son blancos la frecuencia es de 868 Mhz, si son grises la frecuencia es de 433 Mhz. La versión anterior del modelo XT2 433 con 787003 no tenía las siglas LR y no tenía la pequeña serigrafía encima del LED, pero es el mismo producto;
para los modelos TML2 y TML4 si el logo FAAC es gris la frecuencia es de 868 Mhz, si es azul la frecuencia es de 433 Mhz;
para los modelos T2 y T4 si el mando a distancia es gris antracita con botones negros la frecuencia es de 868 Mhz, si el mando a distancia es negro con botones negros la frecuencia es de 433Mhz;
existe un mando a distancia similar, el XT4 433 RC (no SLH) que no es compatible, se distingue por la forma diferente del círculo de botones y por el LED que es redondo en lugar de ovalado.



Características:

• Frecuencia de trabajo 433,92 MHz
• Número de teclas 2
• Color mando a distancia blanco
• Color Faac escritura gris
