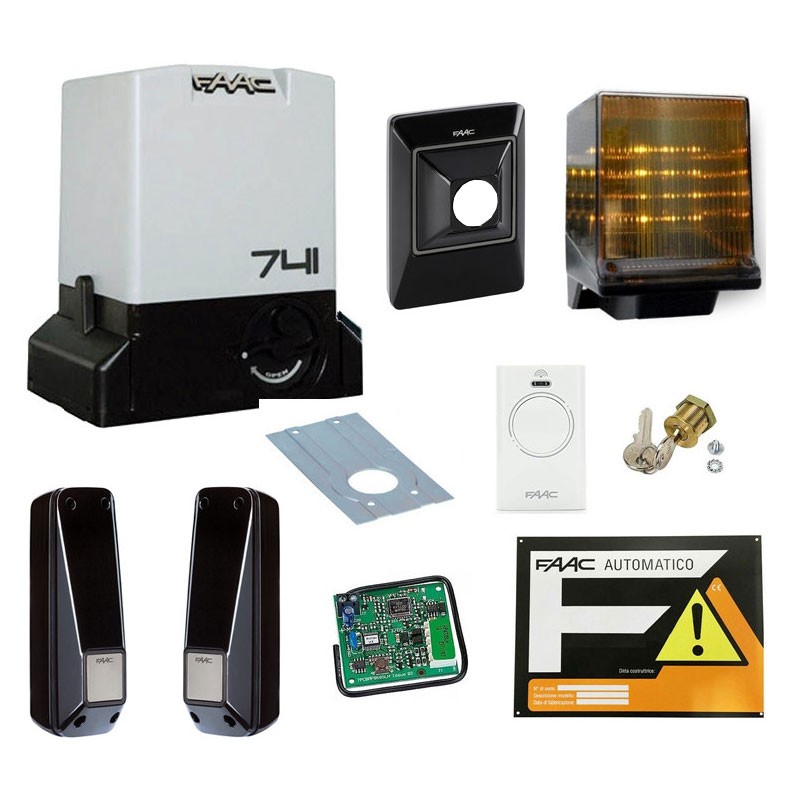

Especificaciones técnicas de los componentes del kit Faac DELTA 3 para motores de deslizamiento de hasta 900KG 230V:

1 741 E Motorreductor Z16 con equipo electrónico incorporado y codificador, placa de cimentación (código 1097815): Programación simplificada gracias a la pantalla y a la placa giratoria precableada. Final de carrera magnético. Codificador integrado para invertir la marcha en caso de obstáculo y gestionar con precisión la apertura y la ralentización.

Características:

• Tensión de alimentación 220-240V~ 50/60 Hz
• Motor eléctrico: asíncrono monofásico
• Potencia máxima 500 vatios
• Par máx. 24 Nm
• Empuje máx. 650 N
• Relación de reducción 1:25
• Anchura máxima de hoja 15 metros
• Velocidad de la hoja 12 m/min
• Ajuste de la velocidad y control del motor No
• Final de carrera magnético
• Piñón Z16 módulo 4
• Codificador: codificador óptico
• Ajuste de la fuerza: Mediante tarjeta electrónica
• Temperatura ambiente de funcionamiento: de -20°C a +55°C
• Protección térmica: 140°C
• Grado de protección IP44
• Peso 11 Kg
• Dimensiones (AnxPrxAl): 295 x 181 x 320 mm
• Peso máx. de la puerta: 900 Kg
• Frecuencia de uso: S3 - 40%
• Equipo electrónico: incorporado 740D




1 intermitente FAACLED 230V (código 410023):

• Alimentación: 230 V
• Grado de protección: IP55
• Temperatura ambiente de funcionamiento: -20°C/+55°C
• Cúpula color amarillo
• Equipado con circuito de leds integrado e intermitente



1 Par de fotocélulas XP 20 D (cód. 785102): Fotocélula mural regulable Faac XP20 D para automatización de cancelas.

Características de la fotocélula:

• Tensión de alimentación: 24 V
• Distancia máxima de la fotocélula 20 metros
• Tipo de montaje: mural
• Grado de protección: IP54
• Ángulo de autoalineación: ± 7° (20 m) ± 13,5° (5 m)
• Ángulo de orientación horizontal: -90° +90
• Dimensiones (AnxPrxAl): 41,5 x 42,5 x 130 mm
• Consumo de corriente: Rx (30 mA) + Tx (20 mA)
• Tipo de contactos : N.C
• Potencia de contacto: 60 VA / 24 W
• Temperatura ambiente de funcionamiento: -20/+55°C



1 interruptor de llave y mandoXK10 (código 401302): Faac interruptor de llave y mando XK10, 1 microinterruptor de conmutación, sin cerradura.

• Tipo de instalación en pared o columna
• Capacidad de contacto 100 mA
• Grado de protección IP54
• Temperatura ambiente de funcionamiento -20 °C/+55 °C
• Dimensiones (AnxPrxAl) 72 x 35 x 100 mm



1 Cer radura personalizada para llave(Código 71275101): Cerradura personalizada para llave y botón de mando XK10.

1 Receptor enchufable de 1 canal RP 433 SLH (Código 787824): Receptor enchufable monocanal original FAAC RP 433 SLH. Equipado con el sistema patentado de codificación SLH de autoaprendizaje rolling code de FAAC, que puede almacenar hasta 250 códigos. Funciona en la frecuencia de 433Mhz y maneja los transmisores FAAC XT2 433 y XT4 433.El receptor también está equipado con un conector molex de 5 pines que hace que sea posible conectar rápidamente a los equipos FAAC que están equipados con un conector de este tipo.

Características:

• Tensión de alimentación de 20 V a 30 V CC
• Se pueden almacenar hasta 250 transmisores
• Alcance nominal 50 metros
• Dimensiones 55x53 mm
• Número de canales 1
• Frecuencia de recepción 433 Mhz
• Rolling code Sistema de codificación SLH
• Grado de protección IP44
• Condiciones ambientales -20 °C a 55 °C





1 emisor XT2 433 SLH LR de 2 canales (código 787007): Mando a distancia bicanal Faac XT2, frecuencia de funcionamiento 433,92 MHz, color blanco, con tecnología SLH LR tipo de codificación. Control específico para puertas automáticas. Funciona con 2 pilas de litio 3V CR2032 ya incluidas.

Sustituye a los modelos 433 SLH anteriores como TML2 433 SLH - T2 433 SLH - XT2 433 SLH código 787003.

SLH (self learning hopping code): el código cambia cada vez que se utiliza el transmisor. un algoritmo lo reconoce y valida. Ventajas: clonación casi imposible. Posibilidad de replicar los emisores codificados, incluso a distancia del receptor, con el sistema patentado SELF LEARNING (emisor a emisor), simplemente pulsando los botones según una secuencia específica.

LR = LARGO ALCANCE: transmisores pueden cubrir casi el DOBLE de la distancia actual gracias a un Patente FAAC en la electrónica; el transmisor SLH LONG RANGE, cada vez que se pulsan los botones de control, realiza en tiempo real una detección del entorno circundante (por ejemplo, posición de la mano, presencia de perturbaciones eléctricas, etc.) y reconfigura automáticamente la electrónica, maximizando la potencia radiada en cada transmisión. Totalmente compatible con los SLH anteriores.

¿Cómo elegir su mando a distancia?

En primer lugar, compruebe si el mando a distancia que tiene es un Master, pulse cualquier botón y compruebe el parpadeo del LED: si parpadea brevemente antes de encenderse con luz fija, es un MASTER; si, por el contrario, el LED se enciende con luz fija inmediatamente, es un SLAVE. En este caso, no podrá utilizarlo para activar el nuevo mando a distancia, deberá ponerse en contacto con el instalador o administrador del sistema u obtener un Master.
Faac ha fabricado mandos a distancia que son casi idénticos tanto en la frecuencia de 868 Mhz como en la de 433 Mhz, compruebe primero la escritura de la parte posterior, si ya no es legible preste atención a estas pequeñas diferencias:
para los modelos XT2 y XT4 que existen en colores blanco y negro, en el mando a distancia blanco si el logotipo FAAC y el círculo que rodea los botones son negros la frecuencia es de 868 Mhz, si son grises la frecuencia es de 433 Mhz;;; en el mando a distancia negro si el logotipo FAAC y el círculo que rodea los botones son blancos la frecuencia es de 868 Mhz, si son grises la frecuencia es de 433 Mhz. La versión anterior del modelo XT2 433 con 787003 no tenía las siglas LR y no tenía la pequeña serigrafía encima del LED, pero es el mismo producto;
para los modelos TML2 y TML4 si el logo FAAC es gris la frecuencia es 868 Mhz, si es azul la frecuencia es 433 Mhz;
para los modelos T2 y T4 si el mando a distancia es gris antracita con botones negros la frecuencia es de 868 Mhz, si el mando a distancia es negro con botones negros la frecuencia es de 433Mhz;
existe un mando a distancia similar, el XT4 433 RC (no SLH) que no es compatible, se distingue por la forma diferente del círculo de botones y por el LED que es redondo en lugar de ovalado.

Características del transmisor:

• Frecuencia de trabajo 433,92 MHz
• Número de teclas 2
• Mando a distancia en color blanco
• Color Faac escritura gris
