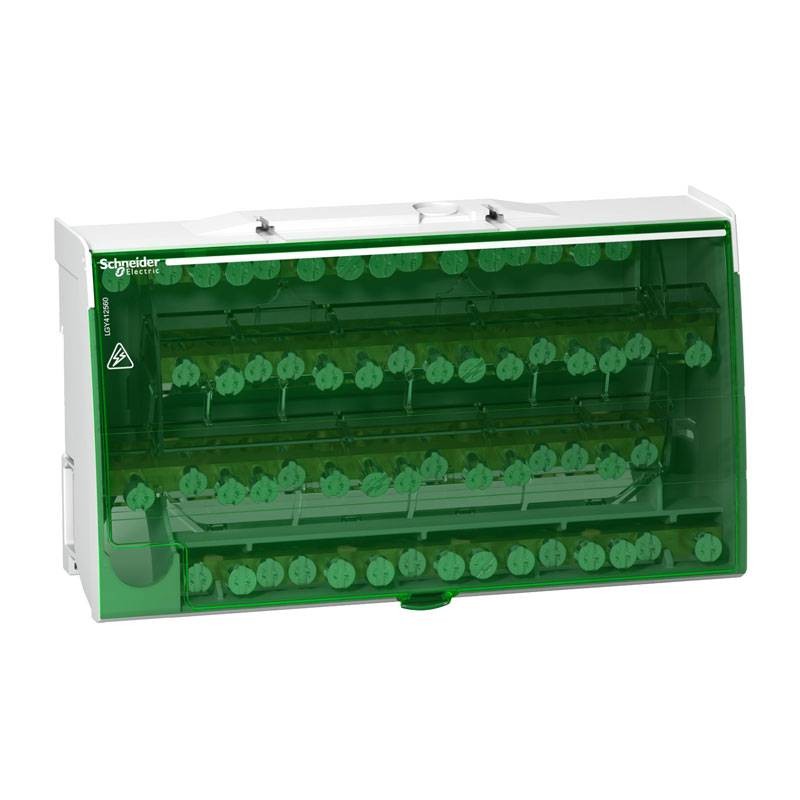

Schneider 4P 125A bloque de terminales de 60 agujeros LGY412560
SNR LGY412560
3606480542107
Bloque de terminales tatrapolares Schneider con las siguientes características:
- Número de polos: 4P
- Tensión nominal de funcionamiento: 230 V "AC" fase/neutro - 440 V "AC" fase/fase
- Tensión nominal de aislamiento: 500 V "AC
- Tensión nominal soportada por impulso: 8 kV
- Corriente nominal de funcionamiento: 125 A a 40 °C
- Corriente nominal de corta duración: 4,2 kA durante 1s
- Corriente nominal máxima admisible: 28 kA
- 9 mm pasos: 20
Schneider 4P 125A bloque de terminales de 60 agujeros LGY412560
51,91 €
IVA incluido
51,91 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 12
También se puede pagar sin intereses en 3 cuotas de:
17,30€
Otras informaciones técnicas:
- El bloque de distribución de tornillos Linergy DS puede instalarse en un carril DIN estándar o en una placa de montaje.
- Está dedicado a las instalaciones 4P. Número de postes: 4
- La capacidad total de conexión es de 60 agujeros (4 x 15
- La corriente nominal de funcionamiento Ie es de 125 A
- La corriente nominal máxima admisible Ipk/60ms es de 18 kA, Ipk/6ms es de 28 kA
- La corriente nominal de corta duración Icw según la norma IEC/EN 60947-7-1 es de 4,2kA ms/1s
- Ancho en pasos de 9 mm: 20 pasos
- La capacidad de los terminales es de 1 x 9 mm de diámetro, 3 x 8,5 mm de diámetro, 4 x 6,5 mm de diámetro
- La tensión nominal de aislamiento Ui es de 500 V AC
- La tensión nominal soportada por impulso Uimp es de 8 kV
- La tensión nominal de funcionamiento Ue es de 230VAC (Ph/n), 440VAC (Ph/Ph)
- La frecuencia de funcionamiento es de 50 Hz o 60 Hz
- El grado de ensuciamiento es de 3
- La categoría de sobretensión es III
- Según la norma IEC/EN 60947-1 la rigidez dieléctrica es de 2500 V AC
- La sección del núcleo es de 35 mm2
- Las dimensiones son (H) 100 mm x (W) 162 mm x (D) 50,5 mm
- El peso es de 559 gramos
- La temperatura de funcionamiento es de -25 °C a +55 °C
- El producto cumple con las normas IEC/EN 60947-7-1 y IEC/EN 61439-1 y 2
Conexiones de terminales
- Alimentación: terminal de tornillo 1 cable 1035 mm² rígido
- Alimentación: terminal de tornillo 1 cable 635 mm² flexible con terminación de cable
- Distribución: terminal de tornillo 3 cables 635 mm² rígidos
- Distribución: terminal de tornillo 3 cables 425 mm² flexible con terminación de cable
- Distribución: terminal de tornillo 11 cables 1.516 mm² rígidos
- Distribución: terminal de tornillo 11 cables 1.510 mm² flexibles con terminación de cable
Par de apriete:
- Distribución: 2 Nm placa destornilladora 6,5 mm
- Distribución: 2 Nm PZ2 placa destornilladora 6,5 mm
- Alimentación: 2,5 Nm placa destornilladora 9,5 mm
- Avance: 2,5 Nm Destornillador PZ2 plano 9,5 mm
- Distribución: 2 Nm placa destornilladora 8,5 mm
- Distribución: 2 Nm Destornillador PZ2 de 8,5 mm
Dimensiones y peso:
- Altura: 100 mm
- Anchura: 174 mm
- Profundidad: 50,5 mm
- Peso: 562 gramos
No hay reseñas
Ficha técnica
- Tipo de: Bloques de terminales
