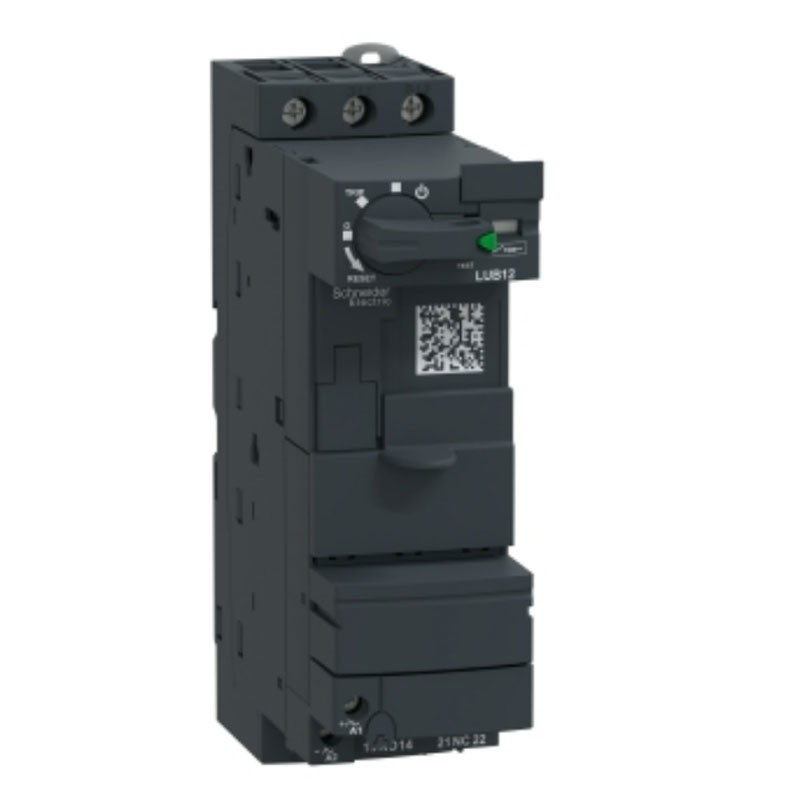

Base de potencia estándar TeSys U, tripolar (3NO), 12 A/ 690 V, que se completa con una unidad de control LUC para formar un controlador de reactancia inversora TeSys U, para aplicaciones de motores trifásicos de hasta 5,5 kW a 400 V. Base formada por contactos de potencia, bobina de control, mando giratorio, con un diseño modular para módulos adicionales para conseguir un controlador de reactancia "todo en uno" con funciones básicas o avanzadas de protección y control. Está equipado con un bloque de terminales de conexión y obturadores de cierre que cubren las cavidades vacías. Proporciona un alto poder de corte Icu 50 kA a 400 V, control arranque-parada garantizado para 3600 ciclos/hora. Muy compacto (45 mm de ancho), montaje en carril DIN y fijación por tornillos, con maneta giratoria bloqueable. Certificado cuando se utiliza en combinación con una unidad de control LUC (IEC, UL, CSA, CCC, EAC, Marine), conforme a Green Premium (RoHS/REACh).




Otras características técnicas:

• Velocidad máxima de funcionamiento: 3600 ciclos/h
• Tensión nominal soportada a impulsos [Uimp]: 6 kV según IEC 60947-6-2
• Tipo de montaje: Clip-on (carril DIN) - Screw-on (Placa)
• Anchura 45 mm
• Altura 154 mm
• Profundidad 126 mm
• Peso 0,9 kg
• Código de compatibilidad LUB
• Grado de protección: TH según IEC 60068
• Temperatura ambiente: -25...60 °C con LUCM, -25...70 °C con LUCA, LUCB, LUCC, LUCD
• Temperatura de almacenamiento: -40...85 °C
• Resistencia al fuego: 960 °C piezas que soportan componentes bajo tensión según IEC 60695-2-12, 650 °C según IEC 60695-2-12
• Altitud de funcionamiento: Acti9 iCV40 ARC
• Resistencia a los golpes: 10 gn polos de alimentación abiertos según IEC 60068-2-27, 15 gn polos de alimentación cerrados según IEC 60068-2-27
• Resistencia a las vibraciones: 2 gn (F= 5...300 Hz) polos de alimentación abiertos según IEC 60068-2-27, 4 gn (F= 5...300 Hz) polos de alimentación cerrados según IEC 60068-2-27
• Resistencia a las descargas electrostáticas: 8 kV nivel 3 al aire libre según IEC 61000-4-2, 8 kV nivel 4 al contacto según IEC 61000-4-2
• Resistencia a campos radiados: 10 V/m 3 según IEC 61000-4-3
• Resistencia a transitorios rápidos: 2 kV clase 3 conexión en serie según CEI 61000-4-4, 4 kV clase 4 todos los circuitos excepto conexión en serie según CEI 61000-4-4
• Inmunidad a los campos radioeléctricos: 10 V según IEC 61000-4-6
• Inmunidad a las microinterrupciones: 3 ms por circuito de controlù
• Inmunidad a los picos de tensión: 70 % / 500 ms según IEC 61000-4-11



Corriente nominal de funcionamiento [Ie]

• 12 A a <= 440 V
• 12 A a 500 V
• 9 A a 690 V



Categoría de utilización

• AC-43
• AC-44
• AC-41



Capacidad nominal de interrupción del servicio [Ics]

• 50 kA a 230 V
• 50 kA a 440 V
• 10 kA a 500 V
• 4 kA a 690 V



Tensión del circuito de control

• 24 V CA 50/60 Hz
• 24 V CC
• 48...72 V CA 50/60 Hz
• 48...72 V CC
• 110...240 V CA 50/60 Hz
• 110...220 V CC



Consumo de corriente típico

• 130 mA a 24 V CC I máximo durante el cierre con LUCA, LUCB, LUCC, LUCD
• 140 mA a 24 V CA I máxima durante el cierre con LUCA, LUCB, LUCC, LUCD
• 150 mA a 24 V CC I máximo durante el cierre con LUCM
• 280 mA a 110...220 V DC I máximo en cierre con LUCA, LUCB, LUCC, LUCD
• 280 mA a 110...240 V AC I máximo durante el cierre con LUCA, LUCB, LUCC, LUCD
• 280 mA a 48...72 V AC I máxima en cierre con LUCA, LUCB, LUCC, LUCD
• 280 mA a 48...72 V DC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD
• 35 mA a 110...220 V CC I rms fija con LUCA, LUCB, LUCC, LUCD
• 35 mA a 110...240 V CA I rms fija con LUCA, LUCB, LUCC, LUCD
• 35 mA a 48...72 V CA I rms fija con LUCA, LUCB, LUCC, LUCD
• 35 mA a 48...72 V CC I rms fija con LUCA, LUCB, LUCC, LUCD
• 60 mA a 24 V CC I rms fija con LUCA, LUCB, LUCC, LUCD
• 70 mA @ 24 V CA I rms fija con LUCA, LUCB, LUCC, LUCD
• 70 mA @ 24 V CC I rms fija con LUCM




Tiempo de funcionamiento

• 35 ms abierto con LUCA, LUCB, LUCC, LUCD, LUCM por circuito de control
• 50 ms a >= 72 V de cierre con LUCA, LUCB, LUCC, LUCD por circuito de control
• 60 ms a 48 V enclavamiento con LUCA, LUCB, LUCC, LUCD por circuito de control
• 70 ms a 24 V cierre con LUCA, LUCB, LUCC, LUCD para circuito de control
• 75 ms de cierre con LUCM por circuito de control



Tensión nominal de aislamiento [Ui]

• 690 V según IEC 60947-6-2 (grado de contaminación 3)
• 600 V según UL 60947-4-1
• 600 V según CSA C22.2 nº 60947-4-1



Separación segura de circuitos

• 400 V SELV entre circuitos auxiliares y de control según IEC 60947-1 apéndice N
• 400 V SELV entre circuito auxiliar o de control y circuito principal según IEC 60947-1 apéndice N




Conexiones - terminales

• Circuito de mando: bornes de tornillo 1 hilo 0,34...1,5 mm² flexible con terminación de cable
• Circuito de mando: bornes de tornillo 1 hilo 0,75...1,5 mm² flexible sin terminación de cable
• Circuito de control: bornes de tornillo 1 cable 0,75...1,5 mm² rígido
• Circuito de control: bornes de tornillo 2 cables 0,34...1,5 mm² flexibles con terminación de cable
• Circuito de control: terminales de tornillo 2 cables 0,75...1,5 mm² flexibles sin terminal de cable
• Circuito de mando: bornes de tornillo 2 cables 0,75...1,5 mm² rígidos
• Circuito de potencia: bornes de tornillo 1 cable 1...10 mm² rígido
• Circuito de potencia: bornes de tornillo 1 cable 1...6 mm² flexible con terminal de cable
• Circuito de potencia: bornes de tornillo 1 cable 2,5...10 mm² flexible sin terminación de cable
• Circuito de potencia: bornes de tornillo 2 cables 1...6 mm² flexible con terminación de cable
• Circuito de potencia: bornes de tornillo 2 cables 1...6 mm² rígidos
• Circuito de potencia: terminales de tornillo 2 cables 1,5...6 mm² flexibles sin terminación de cable



Par de apriete

• Circuito de mando: 0,8...1,2 Nm placa destornillador 5 mm
• Circuito de mando: 0,8...1,2 Nm destornillador plano Philips nº 1 5 mm
• Circuito de potencia: 1,9...2,5 Nm destornillador placa 6 mm
• Circuito de potencia: 1,9...2,5 Nm Destornillador Philips nº 2 6 mm
• Circuito de potencia: 1,9...2,5 Nm destornillador pozidriv nº 2 6 mm




Grado de protección IP

• IP20 (panel frontal y terminales cableados) según IEC 60947-1
• IP20 (otros lados) según IEC 60947-1
• IP40 (panel frontal fuera del área de conexión) según IEC 60947-1



Onda de choque no disipadora

• 1 kV modo serie 24...240 V CA según IEC 60947-6-2
• 1 kV modo serie 48...220 V DC según IEC 60947-6-2
• 2 kV modo común 24...240 V CA según CEI 60947-6-2
• 2 kV modo común 48...220 V CC según IEC 60947-6-2
