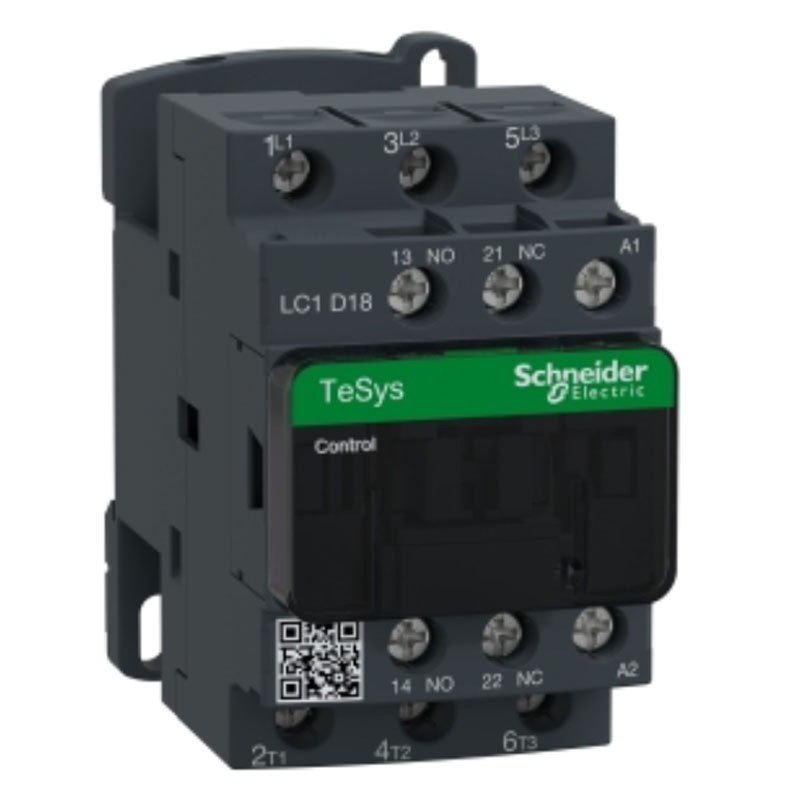

Otras características:

• Impedancia media: 2,5 mOhm "50 Hz" - Ith 32A por circuito de potencia
• Tiempo de funcionamiento: 12...22 ms de cierre, 4...19 ms de apertura
• Vida mecánica: 15 Mcciclos
• Velocidad máxima de funcionamiento: 3600 ciclos/h a <60 °C
• Tecnología de la bobina: sin módulo supresor integrado
• Disipación de calor: 2...3 W a "50/60 Hz".
• Tipo de contacto auxiliar: conexión mecánica tipo 1 NA + 1 NC según IEC 60947-5-1, contacto espejo tipo 1 NC según IEC 60947-4-1
• Señalización de frecuencia: 25...400 Hz
• Corriente de conmutación mínima: 5 mA por circuito de señalización
• Tensión mínima de conmutación: 17 V por circuito de señalización
• Tiempo de no superposición: 1,5 ms en la desactivación entre los contactos NC y NO, 1,5 ms en la activación entre los contactos NC y NO
• Resistencia de aislamiento: > 10 MOhm para el circuito de señalización
• Grado de protección: IP20 La parte frontal es conforme a la norma IEC 60529
• Estanqueidad climática: Conforme a IACS E10, conforme a IEC 60947-1 Anexo Q categoría D
• Grado de protección: TH según IEC 60068-2-30
• Grado de contaminación: 3
• Temperatura ambiente de funcionamiento: -40/+60 °C, 60/+70 °C con reducción de potencia
• Temperatura de almacenamiento: -60/+80 °C
• Altitud de funcionamiento: 0...3000 m
• Resistencia al fuego: 850 °C según IEC 60695-2-1



Corriente nominal de funcionamiento [Ie]:

• 18 A 60 °C) "AC" AC-3 para circuito de potencia a <= 440V
• 32 A 60 °C) "AC" AC-1 para circuito de alimentación <= 440V
• 18 A 60 °C) AC-3e "AC" para circuito de potencia a <= 440V



Potencia del motor [kW]:

• 4 kW a 220...230 V "AC" "50/60 Hz" (AC-3)
• 7,5 kW @ 380...400V "AC" "50/60 Hz" (AC-3)
• 9 kW a 415 a 440 V AC 50/60 Hz (AC-3)
• 10 kW a 500 V "AC" "50/60 Hz" (AC-3)
• 10 kW a 660 a 690 V AC 50/60 Hz (AC-3)
• 4 kW a 400 V 'AC' '50/60 Hz' (AC-4)
• 4 kW a 220 a 230 V AC '50/60 Hz' (AC-3e)
• 7,5 kW a 380-400 V CA '50/60 Hz' (AC-3e)
• 9 kW @ 415 a 440 V 'AC' '50/60 Hz' (AC-3e)
• 10 kW a 500 V "AC" "50/60 Hz" (AC-3e) 10 kW a 660...690 V "AC" "50/60 Hz" (AC-3e)



Potencia del motor HP (UL / CSA):

• 1 CV a 115 V para 1 fase de motor "AC" "50/60 Hz" (AC-3e)
• 3 CV a 230/240 V para motores "AC" monofásicos "50/60 Hz".
• 5 CV a 200/208 V para motores de CA trifásicos "50/60 Hz".
• 5 CV a 230/240 V para motores de CA trifásicos "50/60 Hz".
• 10 CV a 460/480 V para motores de CA trifásicos "50/60 Hz".
• 15 CV a 575/600 V para motores de CA trifásicos "50/60 Hz".



Capacidad de cierre nominal Irms:

• 140 A "AC" para circuito de señalización conforme a la norma IEC 60947-5-1
• 250 A DC para el circuito de señalización según IEC 60947-5-1
• 300 A a 440 V para el circuito de alimentación conforme a la norma IEC 60947



Corriente nominal de corta duración [Icw]:

• 145 A a <40 °C - 10 s para el circuito de potencia
• 240 A a <40 °C - 1 s para el circuito de potencia
• 40 A a <40 °C - 10 min para el circuito de potencia
• 84 A a <40 °C - 1 min para el circuito de potencia
• 100 A - 1 s por circuito de señalización
• 120 A - 500 ms por circuito de señalización
• 140 A - 100 ms por circuito de señalización



Valor del fusible asociado

• 10 A gG para circuito de señalización según IEC 60947-5-1
• 50 A gG a <= 690 V de coordinación Tipo 1 para circuito de potencia
• 35 A gG a <= 690 V Coordinación de tipo 2 para el circuito de potencia



Tensión nominal de aislamiento [Ui]

• 690 V conforme a la norma IEC 60947-4-1 Circuito de alimentación:
• Circuito de alimentación de 600 V con certificación CSA:
• Circuito de alimentación de 600 V con certificación UL:
• 690 V conforme a la CEI 60947-1 Circuito de señalización:
• 600 V con certificación CSA Circuito de señalización:
• Circuito de señalización de 600 V con certificación UL:



Durabilidad eléctrica:

• 1,65 Mcicli 18 A AC-3 a Ue <= 440V
• 1 Mcicli 32 A AC-1 a Ue <= 440 V
• 1,65 Mcicli 18 A AC-3e a Ue <= 440V



Potencia disipada por polo

• 2,5 W AC-1
• 0,8 W AC-3
• 0,8 W AC-3e



Conexiones - terminales

• Circuito de control: terminales de tornillo 1 cable 1...4 mm² flexible sin terminación de cable
• Circuito de control: terminales de tornillo 2 cables de 1...4 mm²flexible sin terminación de cable
• Circuito de control: terminales de tornillo 1 cable 1...4 mm² flexible con terminación de cable
• Circuito de control: terminales de tornillo 2 hilos 1...2,5 mm² flexibles con terminación de cable
• Circuito de control: terminales de tornillo 1 cable de 1...4 mm² sólido sin terminación de cable
• Circuito de control: terminales de tornillo 2 cables de 1...4 mm² sólido sin terminación de cable
• Circuito de alimentación: terminales de tornillo 1 cable 1,5...6 mm² flexible sin terminación de cable
• Circuito de alimentación: terminales de tornillo 2 hilos 1,5...6 mm²flexible sin terminación de cable
• Circuito de alimentación: terminales de tornillo 1 cable de 1...6 mm² flexible con terminación de cable
• Circuito de alimentación: terminales de tornillo 2 hilos 1...4 mm² flexibles con terminación de cable
• Circuito de alimentación: terminales de tornillo 1 cable de 1,5...6 mm² sólido sin terminación de cable
• Circuito de alimentación: terminales de tornillo 2 hilos 1,5...6 mm² sólido sin terminación de cable



Par de apriete:

• Circuito de alimentación: 1,7 Nm - en los terminales de tornillo - con un destornillador plano de Ø 6 mm
• Circuito de alimentación: 1,7 Nm - en los terminales de tornillo - con un destornillador Philips nº 2
• Circuito de control: 1,7 Nm - en los terminales de tornillo - con un destornillador plano de Ø 6 mm
• Circuito de control: 1,7 Nm - en los terminales de tornillo - con un destornillador Philips nº 2
• Circuito de control: 1,7 Nm - en los terminales de tornillo - con un destornillador pozidriv nº 2
• Circuito de alimentación: 2,5 Nm - en los terminales de tornillo - con un destornillador pozidriv nº 2



Nivel de fiabilidad de la seguridad

• B10d = 1369863 ciclos Contactor con carga nominal según EN/ISO 13849-1
• B10d = 20000000 ciclos Contactor con carga mecánica según EN/ISO 13849-1



Límites de tensión del circuito de control

• 0,3...0,6 Uc -40...70 °C "AC" sin tensión 50/60 Hz
• 0,8...1,1 Uc -40...60 °C funcionamiento "AC" 50 Hz
• 0,85...1,1 Uc -40...60 °C funcionamiento "AC" 60 Hz
• 1...1.1 Uc 60...70 °C funcionamiento "AC" 50/60 Hz



Potencia de entrada en VA

• 70 VA 60 Hz 0,75 20 °C)
• 70 VA "50 Hz" 0,75 20 °C)




Consumo de energía de mantenimiento VA

• 7,5 VA 60 Hz 0,3 20 °C)
• 7 VA "50 Hz" 0,3 20 °C)



Robustez mecánica:

• Contactor abierto por vibración: 2 Gn, 5...300 Hz
• Vibración del contactor cerrado: 4 Gn, 5...300 Hz
• Choque de apertura del contactor: 10 Gn durante 11 ms
• Choques del contactor cerrado: 15 Gn por 11 ms



Dimensiones y peso

• altura 77 mm
• Ancho 45 mm
• profundidad 86 mm
• Peso 0,33 kg
