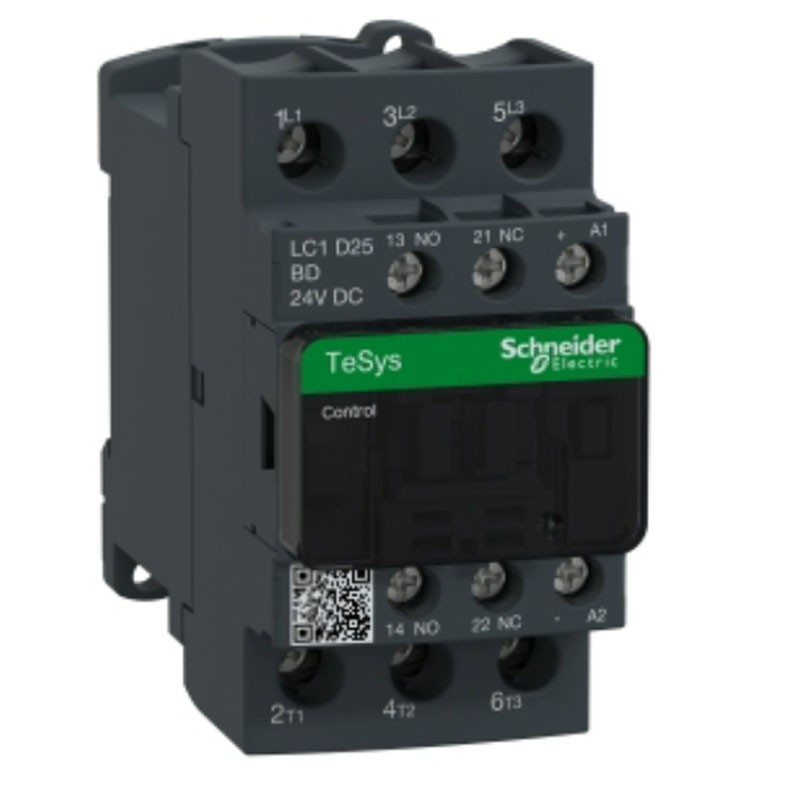

LC1D25BD es un contactor TeSys D tripolar de Schneider Electric para aplicaciones de motor de hasta 11 kW a 400 V.




Incluye una bobina de 24 V CC y contactos auxiliares 1NO+1NC integrados; puede utilizarse en todos los sistemas de control y aplicaciones de seguridad gracias a su contacto espejo NC certificado. Compacto y montado en carril DIN, garantiza una gran fiabilidad y durabilidad. Disponible en todo el mundo, está certificado según diversas normas (IEC, UL, CSA, CCC, EAC, para uso en entornos marítimos) y cumple la normativa Green Premium (RoHS/REACH).



Ventajas:

• Producto compacto, 45 mm de ancho, para montaje en carril DIN y panel.
• Separación de los circuitos de alimentación y control, fácil acceso frontal a la bobina y a las conexiones de los contactos auxiliares
• Equipado con una bobina de 24 V CC para una fácil integración en todos los sistemas de control
• Equipado con 2 contactos auxiliares 1NO+1NC integrados
• Alta resistencia eléctrica, garantizada para 2 millones de ciclos a 25 A AC-3 440 V
• Producto respetuoso con el medio ambiente





Corriente nominal de servicio [Ie]

• 25 A 60 °C) AC AC-3 para circuito de potencia a <= 440 V
• 40 A 60 °C) AC AC-1 para circuito de potencia a <= 440 V
• 25 A 60 °C) AC AC-3e para circuito de potencia a <= 440 V




Potencia del motor [kW]

• 5,5 kW a 220...230 V CA 50/60 Hz (AC-3)
• 11 kW a 380...400 V CA 50/60 Hz (AC-3)
• 11 kW a 415...440 V CA 50/60 Hz (AC-3)
• 15 kW a 500 V CA 50/60 Hz (AC-3)
• 15 kW a 660...690 V CA 50/60 Hz (AC-3)
• 5,5 kW a 400 V CA 50/60 Hz (AC-4)
• 5,5 kW a 220...230 V CA 50/60 Hz (AC-3e)
• 11 kW a 380...400 V CA 50/60 Hz (AC-3e)
• 11 kW a 415...440 V CA 50/60 Hz (AC-3e)
• 15 kW a 500 V CA 50/60 Hz (AC-3e)
• 15 kW a 660...690 V CA 50/60 Hz (AC-3e)



Potencia del motor HP (UL / CSA)

• 3 CV a 230/240 V para motores monofásicos de CA 50/60 Hz
• 2 CV a 115 V para motores monofásicos de CA 50/60 Hz
• 7,5 CV a 230/240 V para motores trifásicos de CA 50/60 Hz
• 15 CV a 460/480 V para motores trifásicos 50/60 Hz
• 20 CV a 575/600 V para motores trifásicos de CA 50/60 Hz
• 7,5 CV a 200/208 V para motores trifásicos de CA 50/60 Hz




Capacidad nominal de conmutación Irms:

• 140 A CA por circuito de señalización conforme a la norma IEC 60947-5-1
• 250 A CC por circuito de señalización según IEC 60947-5-1
• 450 A a 440 V para circuito de potencia conforme a IEC 60947




Corriente nominal soportada de corta duración [Icw]

• 240 A a <40 °C - 10 s para circuito de potencia
• 380 A a <40 °C - 1 s para circuito de potencia
• 50 A a <40 °C - 10 min para circuito de potencia
• 120 A a <40 °C - 1 min para circuito de potencia
• 100 A - 1 s por circuito de señalización
• 120 A - 500 ms por circuito de señalización
• 140 A - 100 ms por circuito de señalización



Calibre del fusible asociado

• 10 A gG por circuito de señalización según IEC 60947-5-1
• 63 A gG a <= 690 V coordinación Tipo 1 para circuito de potencia
• 40 A gG a <= 690 V coordinación Tipo 2 para circuito de potencia




Conexiones - terminales

• Terminales de tornillo del circuito de control: 1 1...4 mm² - rigidez del cable: flexible sin terminal de cable
• Bornes roscados circuito de mando: 2 1...4 mm² - rigidez del cable: flexible sin terminal de cable
• Bornes roscados circuito de mando: 1 1...4 mm² - Rigidez del cable: flexible con terminal de cable
• Bornes roscados del circuito de control: 2 1...2,5 mm² - Rigidez del cable: flexible con extremo de cable
• Bornes roscados del circuito de control: 1 1...4 mm² - Rigidez del cable: sólido sin terminal de cable
• Bornes roscados del circuito de control: 2 1...4 mm² - Rigidez del cable: sólido sin terminal de cable
• Bornes roscados Circuito de potencia: 1 2,5...10 mm² - rigidez del cable: flexible sin terminal de cable
• Bornes roscados Circuito de potencia: 2 2,5...10 mm² - Rigidez del cable: flexible sin terminal de cable
• Bornes roscados Circuito de potencia: 1 1...10 mm² - Rigidez del cable: flexible con terminal de cable
• Bornes roscados Circuito de potencia: 2 1,5...6 mm² - Rigidez del cable: flexible con terminal de cable
• Bornes roscados Circuito de potencia: 1 1,5...10 mm² - Rigidez del cable: rígido sin terminal de cable
• Bornes roscados Circuito de potencia: 2 2,5...10 mm² - Rigidez del cable: sólido sin terminal de cable



Par de apriete

• Circuito de mando: 1,7 Nm - en terminales de tornillo - con destornillador plano Ø 6 mm
• Circuito de mando: 1,7 Nm - en bornes roscados - con destornillador Philips nº 2
• Circuito de potencia: 2,5 Nm - en bornes roscados - con destornillador plano Ø 6 mm
• Circuito de potencia: 2,5 Nm - en bornes roscados - con destornillador Philips nº 2
• Circuito de mando: 1,7 Nm - en bornes roscados - con destornillador pozidriv n° 2
• Circuito de potencia: 2,5 Nm - en bornes roscados - con destornillador pozidriv nº 2




Robustez mecánica:

• Contactor vibración abierto (2 Gn, 5...300 Hz)
• Contactor vibración cerrado (4 Gn, 5...300 Hz)
• Choques de contactores cerrados (15 Gn durante 11 ms)
• Choques de contactores abiertos (8 Gn durante 11 ms)





Nivel de fiabilidad de seguridad:

• B10d = 1369863 ciclos Contactor con carga nominal según EN/ISO 13849-1
• B10d = 20000000 ciclos Contactor con carga mecánica según EN/ISO 13849-1




Límites de tensión del circuito de control

• 0,1...0,25 Uc -40...70 °C DC desexcitación
• 0,7...1,25 Uc -40...60 °C CC en funcionamiento
• 1...1,25 Uc 60...70 °C CC en funcionamiento



Otras características técnicas:

• Tensión nominal soportada a impulsos [Uimp]: 6 kV según IEC 60947
• Resistencia mecánica: 30 Mciclos
• Velocidad máxima de funcionamiento: 3600 ciclos/h a <60 °C
• Composición de los contactos auxiliares: 1 NA + 1 NC
• Tipo de contacto auxiliar: Tipo con enlace mecánico 1 NA + 1 NC conforme a IEC 60947-5-1, tipo de contacto espejo 1 NC conforme a IEC 60947-4-1
• Frecuencia del circuito de señalización: 25...400 Hz
• Tensión mínima de conmutación: 17 V por circuito de señalización
• Grado de protección IP: IP20 Lado frontal según IEC 60529
• Grado de protección: TH según IEC 60068-2-30
• Corriente mínima de conmutación: 5 mA por circuito de señalización
• Resistencia de aislamiento: > 10 MOhm por circuito de señalización
• Tiempo sin solapamiento: 1,5 ms en la desactivación entre los contactos NC y NA, 1,5 ms en la activación entre los contactos NC y NA
• Temperatura admisible cerca del dispositivo: -40/+60 °C, -60/+70 °C con reducción de potencia
• Altitud de funcionamiento: 0...3000 m
• Resistencia al fuego: 850 °C según IEC 60695-2-1
• Resistencia al fuego: V1 según UL 94
• Dimensiones: altura 85 mm - anchura 45 mm - profundidad 101 mm
• Peso: 0,530 kg
