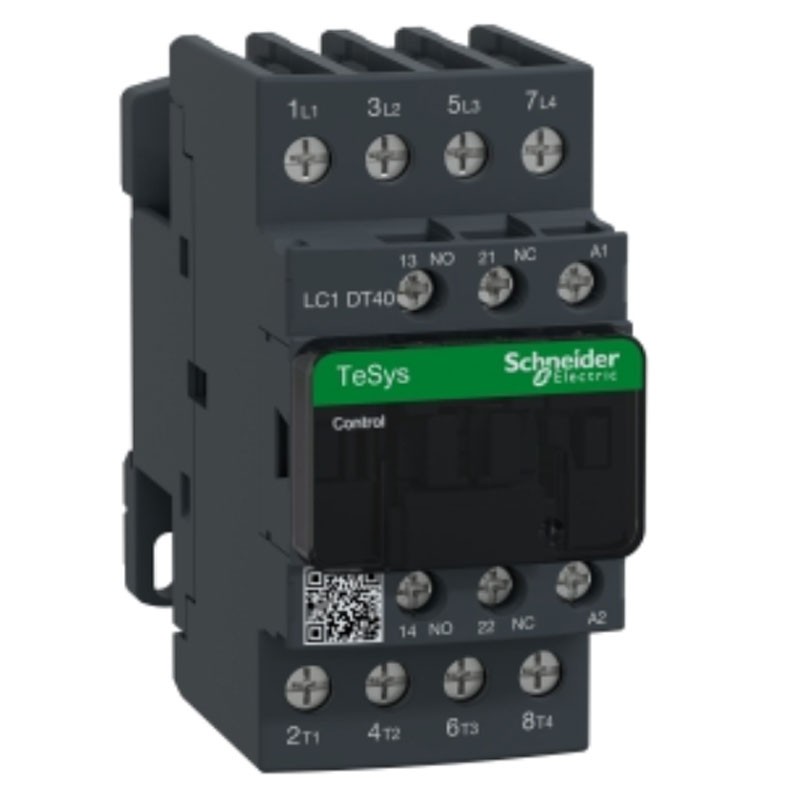

Contactor Telemecanique TeSys D 4P 40A AC1 220VAC LC1DT40M7

Brand: Schneider

Cod: SNR LC1DT40M7 EAN: 3389110577709

Contactor Telemecanique Schneider TeSys D, con las siguientes características

Tensión nominal de funcionamiento [Ue]: <= 690 V "AC" 25...400 Hz Circuito de alimentación: <= 300 V DC Circuito de alimentación
Corriente nominal de funcionamiento [Ie]: 40 A 60 °C) "AC" AC-1 para circuito de potencia a <= 440 V
Tipo de circuito de control: CA a "50/60 Hz
Tensión de control [Uc]: 220 V "AC" "50/60 Hz".
Número de postes: 4
Composición de los contactos de los polos de potencia: 4 NA
Composición de los contactos auxiliares: 1 NA + 1 NC
Tensión nominal soportada por impulso [Uimp]: 6 kV según la norma IEC 60947
Categoría de sobretensión: Acti9 VigiARC iC40
Corriente térmica abierta convencional [Ith]: 10A a <60 °C para el circuito de señalización, 40A a <60 °C para el circuito de potencia

Contactor Telemecanique TeSys D 4P 40A AC1 220VAC LC1DT40M7

81,35 € IVA incluido

81,35 €

Contactor Telemecanique TeSys D 4P 40A AC1 220VAC LC1DT40M7

81,35 €
IVA incluido

-20€

EXTRA

Añadir el código de descuento en la página de pago

Promoción válida por un tiempo limitado

Artículos disponibles: 3

Altre disponibilità dal produttore

También se puede pagar sin intereses en 3 cuotas de: 27,12€

2 años de garantía

Devolución fácil en 14 días

Comprar con ventajas fiscales

Are you a professional ?

Request access to

Descripción

Otras características técnicas:

Poder de corte nominal: 450A a 440 V por circuito de potencia según IEC 60947
Impedancia media: 2 mOhm "50 Hz" - Ith 40 A por Circuito de Potencia
Resistencia eléctrica: 1,4 Mcicli 40 A AC-1 a Ue <= 440V
Potencia disipada por polo: 3,2 W AC-1
Tiempo de funcionamiento: 4...19 ms de apertura, 12...22 ms de cierre
Nivel de fiabilidad de seguridad: B10d = 1369863 ciclos Contactor con carga nominal según EN/ISO 13849-1, B10d = 20000000 ciclos Contactor con carga mecánica según EN/ISO 13849-1
Vida mecánica: 15 Mciclos
Velocidad máxima de funcionamiento: 3600 ciclos/h a <60 °C
Tecnología de la bobina: Sin módulo supresor integrado
Potencia de arranque en VA: 70 VA 60 Hz 0,75 20 °C), 70 VA "50 Hz" 0,75 20 °C)
Consumo de energía de mantenimiento de VA: 7,5 VA 60 Hz 0,3 20 °C), 7 VA '50 Hz' 0,3 20 °C)
Disipación de calor: 2...3 W a "50/60 Hz".
Tipo de contacto auxiliar: Conexión mecánica tipo 1 NA + 1 NC según IEC 60947-5-1, contacto espejo tipo 1 NC según IEC 60947-4-1
Frecuencia del circuito de señalización: 25...400 Hz
Corriente de conmutación mínima: 5 mA por circuito de señalización
Tensión mínima de conmutación: 17 V por circuito de señalización
Tiempo de no superación: 1,5 ms en la desactivación entre los contactos NC y NO, 1,5 ms en la activación entre los contactos NC y NO
Resistencia de aislamiento: > 10 MOhm por circuito de señalización
Grado de protección: IP20 La parte frontal cumple con la norma IEC 60529
Estanqueidad climática: Conforme a IACS E10, conforme a IEC 60947-1 Anexo Q categoría D
Grado de protección: TH según IEC 60068-2-30
Grado de contaminación: 3
Temperatura ambiente de funcionamiento: -40/+60 °C - 60/+70 °C con reducción de potencia
Temperatura de almacenamiento: -60/+80 °C
Altitud de funcionamiento: 0...3000 m
Resistencia al fuego: 850 °C según IEC 60695-2-1
Altura 91 mm
Ancho 45 mm
Profundidad 99 mm
Peso: 0,425 kg

Robustez mecánica

Vibraciones contactor abierto: 2 Gn, 5...300 Hz
Vibración del contactor cerrado: 4 Gn, 5...300 Hz
Choques del contactor cerrado: 15 Gn durante 11 ms
Choques del contactor abierto: 8 Gn durante 11 ms

Límites de tensión del circuito de control

0,3...0,6 Uc -40...70 °C 'AC' sin tensión 50/60 Hz
0,8...1,1 Uc -40...60 °C Funcionamiento 'AC' 50 Hz
0,85...1,1 Uc -40...60 °C funcionamiento "AC" 60 Hz
1...1.1 Uc 60...70 °C funcionamiento "AC" 50/60 Hz

Conexiones - terminales

Circuito de control: terminales de tornillo 2 cables de 1...2,5 mm²flexibles con terminación de cable
Circuito de control: terminales de tornillo 1 hilo 1...4 mm²flexible sin terminación de cable
Circuito de control: terminales de tornillo 2 cables de 1...4 mm²flexible sin terminación de cable
Circuito de control: terminales de tornillo 1 hilo 1...4 mm²flexible con terminación de cable
Circuito de control: terminales de tornillo 1 hilo 1...4 mm² sólido sin terminación de cable
Circuito de control: terminales de tornillo 2 cables de 1...4 mm² sólido sin terminación de cable
Circuito de alimentación: conector 1 hilo 2,5...10 mm²flexible sin terminación de cable
Circuito de alimentación: enchufe 2 cables de 2,5...10 mm²flexibles sin terminación de cable
Circuito de alimentación: enchufe 1 cable 2,5...10 mm²flexible con terminación de cable
Circuito de alimentación: enchufe 2 cables de 2,5...10 mm²flexibles con terminación de cable
Circuito de alimentación: enchufe 1 cable 2,5...16 mm² sólido sin terminación de cable
Circuito de alimentación: conector de 2 hilos 2,5...16 mm² sólido sin terminación de cable

Par de apriete:

Circuito de control: 1,7 Nm - en los conectores EverLink para los tornillos BTR - con un destornillador plano de Ø 6 mm
Circuito de control: 1,7 Nm - en los conectores EverLink para los tornillos BTR - con un destornillador Philips nº 2
Circuito de alimentación: 1,7 Nm - en los conectores EverLink para los tornillos BTR - con un destornillador plano de Ø 6 mm
Circuito de alimentación: 1,7 Nm - en los conectores EverLink para los tornillos BTR - con un destornillador Philips nº 2
Circuito de control: 1,7 Nm - en los conectores EverLink para tornillos BTR - con destornillador pozidriv nº 2
Circuito de alimentación: 2,5 Nm - en los conectores EverLink para tornillos BTR - con destornillador pozidriv nº 2
En los conectores EverLink para tornillos BTR

Tensión nominal de aislamiento [Ui]:
