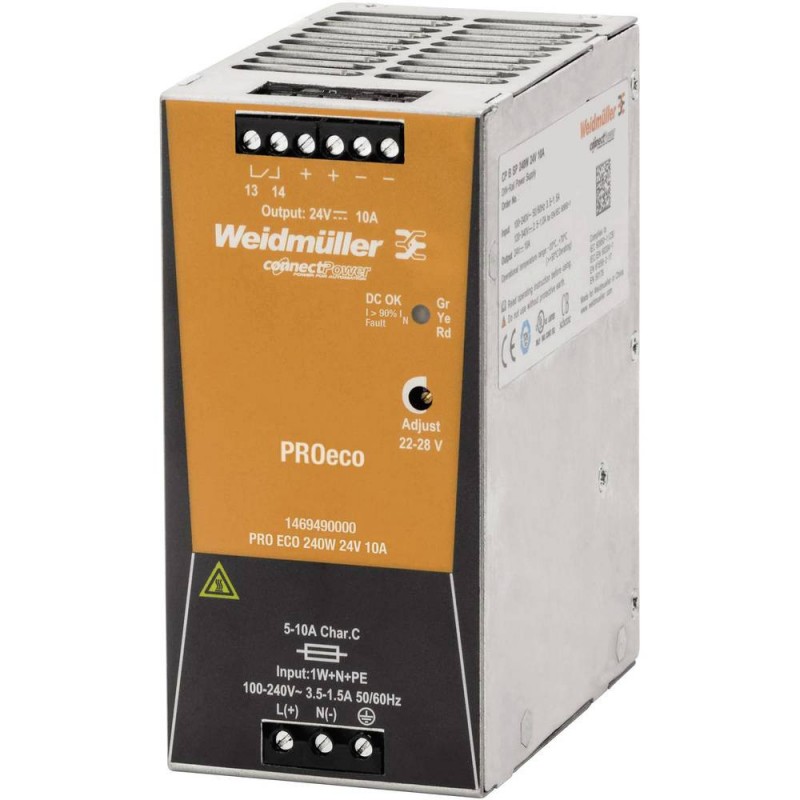

Fuente de alimentación conmutada Weidmuller PRO ECO 240W 24V 1469490000
WEI 1469490000
4050118275599
Fuente de alimentación conmutada Weidmuller PRO ECO 240W 24V 10A.
Fuente de alimentación conmutada Weidmuller PRO ECO 240W 24V 1469490000
78,91 €
IVA incluido
78,91 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 69
: 19
También se puede pagar sin intereses en 3 cuotas de:
26,30€
Entrada:
- Consumo de corriente AC: 1,23 A @ 230 V AC / 2,47 A @ 110 V AC
- Consumo de corriente DC: 1,18 A @ 370 V DC / 2,4 A @ 120 V DC
- Rango de tensión de entrada AC: AC 85...264 V (deriva térmica a AC 100 V)
- Rango de frecuencia de CA 47...63 Hz
- Rango de tensión de entrada DC 80...370 V DC (Derating @ 120 V DC)
- Corriente de pico máx. 15 A
- Frecuencia de entrada 47...63 Hz
- Fusible de entrada (interno) Sí
- Consumo nominal de energía 266,7 VA
- Fusible previo recomendado: 4A / DI, fusible, 10 A, coche. B, disyuntor, 3...4 A, Coche. C, disyuntor
- Protección de sobretensión de entrada: varistor
- Tecnología de conexión: conexión por tornillo
La salida:
- Carga capacitiva: Ilimitada
- Corriente nominal de salida para Unom: 10A @ 55 °C
- Ondulación residual, picos de interrupción < 50 mVPP @ 24 V DC, IN
- Paralelabilidad sí, máx. 5
- Potencia: 240W
- Protección contra sobrecarga: Sí
- Protección contra la tensión inversa: Sí
- Tecnología de conexión: Conexión por tornillo
- Tiempo de subida: ≤ 100 ms
- Observaciones de la tensión de salida: (ajustable con potenciómetro)
- Tensión de salida, máx. 28V
- Tensión de salida, mín. 22V
- Tensión nominal de salida 24 DC ± 1 %.
Datos técnicos generales:
- Corriente de fuga a tierra, máx. 3,5 mA
- Diseño de la carcasa: metálica, resistente a la corrosión
- Factor de potencia (aprox.)> 0,94 @ 230 V AC / > 0,99 @ 115 V AC
- Grado de eficacia 90%
- Posición de montaje, instrucciones de montaje en el carril de montaje TS 35
- Disipación de energía, funcionamiento en vacío: 2 W
- Protección contra cortocircuitos SíProtección contra la sobretemperatura: Sí
- Protección contra las tensiones de retorno de la carga: 30...35 V DC
- SeñalizaciónLED verde (salida > 21,6 V CC), LED amarillo (salida > 90 % INominal típ. ), LED rojo (sobrecarga, sobretemperatura, cortocircuito, salida < 20,4 V CC)
- Temperatura de funcionamiento: -25 °C/+70 °C
- Tiempo de puenteo de interrupción de CA en Inom: > 20 ms @ 230 V CA / > 20 ms @ 115 V CA
- Humedad relativa del aire máxima (en funcionamiento): 5 %...95 % HR
Aislamiento:
- Clase de protección: I, con conexión PE
- Grado de corrosión: 2
- Tensión de aislamiento de entrada/salida 3 kV
Seguridad eléctrica (normas aplicadas)
- Equipos con funcionamiento electrónico: según EN50178 / VDE0160
- Equipo eléctrico de máquinas según la norma EN60204
- Protección de baja tensión: SELV según IEC 60950-1, PELV según EN 60204-1
- Protección contra corrientes peligrosas Según VDE0106-101
- Separación segura / Protección contra descargas eléctricas: VDE0100-410 / Según DIN57100-410
- Transformadores de seguridad para fuentes de alimentación conmutadas: según la norma EN 61558-2-16
Temperaturas:
- Temperatura de almacenamiento: -40 °C/+85 °C
- Temperatura de funcionamiento: -25 °C/+70 °C
EMC / Choque / Vibración
- Comprobación de la inmunidad al ruido según las normas EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (ráfaga), EN61000-4-5 (sobretensión), EN 61000-4-6 (conducido), EN61000-4-8 (campos), EN61000-4-11 (caídas)
- Emisión de ruido según EN55032: Clase B
- Limitación de la corriente armónica: Según la norma EN 61000-3-2
- Resistencia a los golpes IEC 60068-2-27: 15 g en todas las direcciones
- Resistencia a las vibraciones IEC 60068-2-6: 1 g según EN50178
Datos de conexión (entrada)
- Sección de conexión del cable, AWG/kcmil , máx. 12
- Sección del cable, AWG/kcmil , mín. 26
- Sección del cable, flexible, máx. 2,5 mm².
- Sección del cable, flexible, mín. 0,5 mm².
- Sección del cable, rígido, máx. 6 mm².
- Sección del cable, rígido, mín. 0,5 mm².
- Tecnología de conexión: conexión por tornillo
Datos de conexión (salida)
- Número de terminales 6 (++,--,13,14)
- Sección de conexión del cable, AWG/kcmil , máx. 12
- Sección del cable, AWG/kcmil , min 26
- Sección de conexión del cable, flexible, máx. 2,5 mm².
- Sección del cable, flexible, mín. 0,5 mm².
- Sección del cable, rígido, máx. 6 mm².
- Sección de conexión del cable, rígido, mín. 0,5 mm².
- Tecnología de conexión: conexión por tornillo
Señalización:
- Carga de contacto (contacto NO) máx. 30 V DC / 1 A
- Contacto equipotencial: Sí
- Relé ON/OFF: Tensión de salida >21,6 V DC/ <20,4 V DC, sobrecarga
Dimensiones y pesos:
- Profundidad 100 mm
- Profundidad (pulgadas) 3,937 pulgadas
- Posición vertical 125 mm
- Altura (pulgadas) 4,921 pulgadas
- Ancho 60 mm
- Anchura (pulgadas) 2,362 pulgadas
- Peso neto: 1.002 gramos
