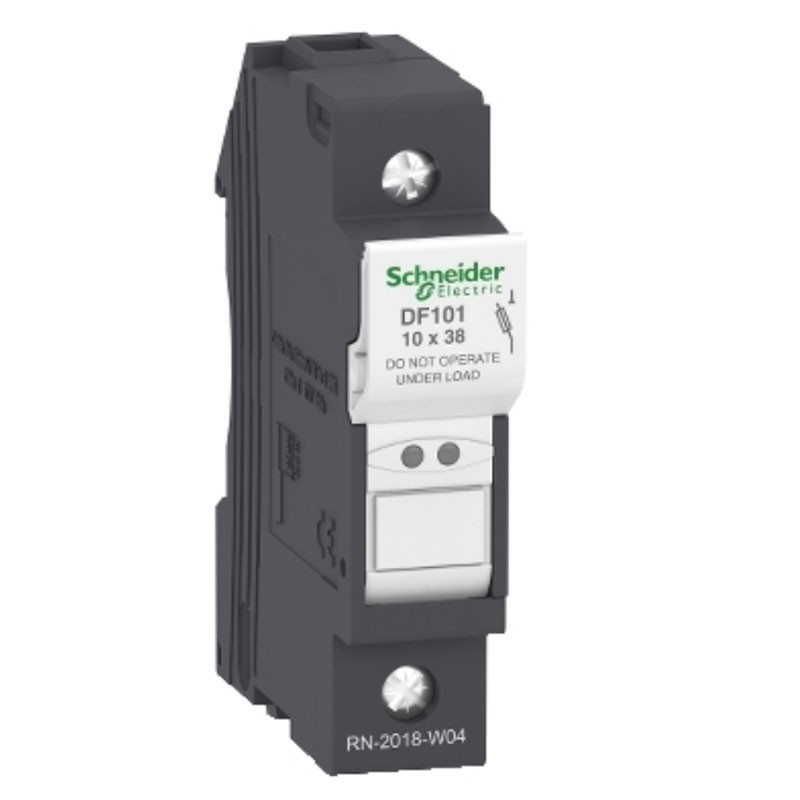

Portafusibles Telemecanique TeSys 10X38 1P para DC DF101
SNR DF101
3389119407205
Portafusibles Telemecanique Schneider TeSys DF, para protección de circuitos de control y transformadores, con las siguientes características
- Número de polos: 1P
- Tamaño del fusible: 10 x 38 mm
- Tipo de fusible: aM, gG
- Tipo de mando: palanca con candado
- Categoría de utilización: AC-20B según IEC 60947-3 - DC-20B según IEC 60947-3
- Tensión nominal de funcionamiento [Ue]: 690 V "AC", 690 V "DC
- Corriente nominal de servicio [Ie]: 32 A a 400 V "AC
- Corriente térmica convencional abierta [Ith]: 32 A a <20 °C
- Tensión de aislamiento nominal [Ui]: 690 V "AC
- Tensión nominal soportada a impulsos [Uimp]: 6 kV
- Categoría de sobretensión: Acti9 VigiARC iC40
Portafusibles Telemecanique TeSys 10X38 1P para DC DF101
5,81 €
IVA incluido
5,81 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 94
: 4
Portafusibles modular TeSys DF, 1 polo (1P), para la protección de circuitos de control de hasta 32 A/690 V. Para utilizar con conexiones de fusibles de 10 x 38 mm de hasta 32 A y tiene una corriente de cortocircuito de hasta 120 kA a 400 V. Compacto (17,5 mm de ancho), se puede utilizar en paneles modulares, clipado en carril DIN de 35 mm, conexión mediante terminales de tornillo, se puede cerrar con candado sin accesorio.
Conexiones - terminales
- Bornes roscados 1 cable 1...16 mm² rígido
- Bornes roscados 2 cables 1...6 mm² rígidos
- Bornes roscados 1 cable 1...16 mm² flexible con o sin
- Bornes roscados 2 cables 1...6 mm² flexible con o sin
Par de apriete
- 2,2 Nm - con destornillador PZ2
- 2,2 Nm - con destornillador plano Ø 5,5 mm
Otras características técnicas
- Resistencia al cortocircuito: 120 kA 400 V según IEC 60947-3, 120 kA 500 V según IEC 60947-3
- Potencia disipada en W: 3 W de potencia máxima disipada mediante fusible
- Instalación: carril DIN simétrico de 35 mm
- Posición de montaje: vertical (tolerancia: +/-23°)
- Altura 79,5 mm
- Anchura 17,5 mm
- Profundidad 61 mm
- Peso: 0,042 kg
- Temperatura de almacenamiento: -40/+70 °C
- Temperatura ambiente: -40/+70 °C con reducción por encima de 20 °C
- Altitud de funcionamiento: 0...2000 m
- Grado de protección IP20
- Grado de contaminación 3
- Resistencia al fuego: 960 °C según IEC 60695-2-1
- Código de compatibilidad: DF10
