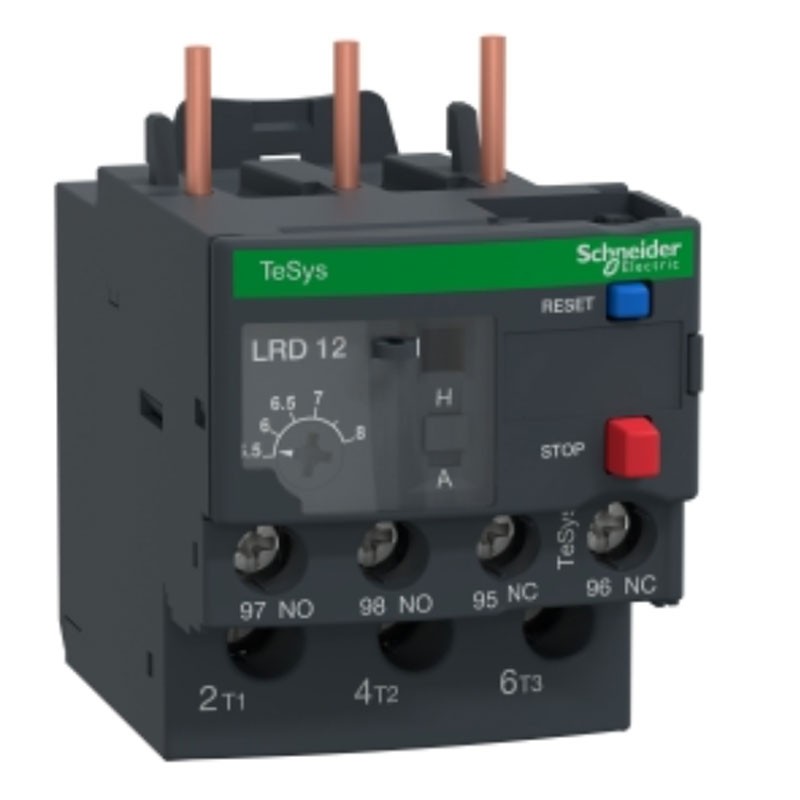

Relé de sobrecarga térmica Telemecanique para motor TeSys 5,5-8A LRD12
SNR LRD12
3389110346800
Relé de sobrecarga térmica diferencial Schneider Telemecanique, con las siguientes características:
- Tensión nominal de funcionamiento [Ue]: 690 V "AC" 0...400 Hz para circuito de potencia según IEC 60947-4-1
- Aplicación del relé: protección del motor
- Tipo de red: DC - "AC
- Clase de disparo por sobrecarga térmica: clase 10A según IEC 60947-4-1
- Rango de ajuste de la protección térmica: 5,5...8°.
- Frecuencia de la red: 0...400 Hz
- Umbral de disparo: 1,14 +/-0,06 Ir de acuerdo con la norma IEC 60947-4-1
- Composición de los contactos auxiliares: 1 NA + 1 NC
- Corriente térmica convencional en aire [Ith]: 5A por circuito de señalización
Relé de sobrecarga térmica Telemecanique para motor TeSys 5,5-8A LRD12
49,96 €
IVA incluido
49,96 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 20
También se puede pagar sin intereses en 3 cuotas de:
16,65€
Otras características:
- Fusible asociado: 4 A gG para circuito de señalización - 4 A BS para circuito de señalización
- Tensión nominal soportada por impulso [Uimp]: 6 kV
- Sensibilidad al fallo de fase: Corriente de disparo 130 % de Ir en dos fases, la última a 0
- Tipo de control: botón rojo: stop, botón azul: reset
- Compensación de temperatura: -20...60 °C
- Sellado climático: cumple con la norma IACS E10
- Grado de protección IP20 según la norma IEC 60529
- Temperatura ambiente de funcionamiento: -20...60 °C sin reducción de potencia según IEC 60947-4-1
- Temperatura de almacenamiento: -60/+70 °C
- Resistencia al fuego: V1 según UL 94
Tensión nominal de aislamiento [Ui]:
- Circuito de alimentación: 600 V conforme a CSA
- Circuito de alimentación: 600 V según UL
- Circuito de alimentación: 690 V según IEC 60947-4-1
Soporte de montaje:
- Placa, con accesorios específicos
- Riel, con accesorios específicos
- Bajo el contactor
Corriente permitida:
- 1,5A a 240 V AC-15 para el circuito de señalización
- 0,1A a 250 V DC-13 para el circuito de señalización
Conexiones - terminales
- Circuito de control: terminales de tornillo 2 cables de 1...2,5 mm² flexibles sin terminación de cable
- Circuito de control: terminales de tornillo 2 cables de 1...2,5 mm² flexibles con terminación de cable
- Circuito de control: terminales de tornillo 2 cables de 1...2,5 mm² sólido
- Circuito de alimentación: terminales de tornillo 1 cable 1,5...10 mm² flexible sin terminación de cable
- Circuito de alimentación: terminales de tornillo 1 cable de 1...4 mm² flexible con terminación de cable
- Circuito de alimentación: terminales de tornillo 1 cable de 1...6 mm² sólido
Par de apriete:
- Circuito de control: 1,7 Nm - en terminales de tornillo
- Circuito de alimentación: 1,7 Nm - en terminales de tornillo
Robustez mecánica:
- Vibración: 6 Gn según la norma IEC 60068-2-6
- Choque: 15 Gn durante 11 ms según IEC 60068-2-7
Resistencia dieléctrica
- 1,89 kV a "50 Hz" según IEC 60947-1
Dimensiones y peso:
- Altura 66 mm
- Ancho 45 mm
- Profundidad 70 mm
- Peso 0,124 kg
No hay reseñas
Ficha técnica
- Tipo de: Relé
