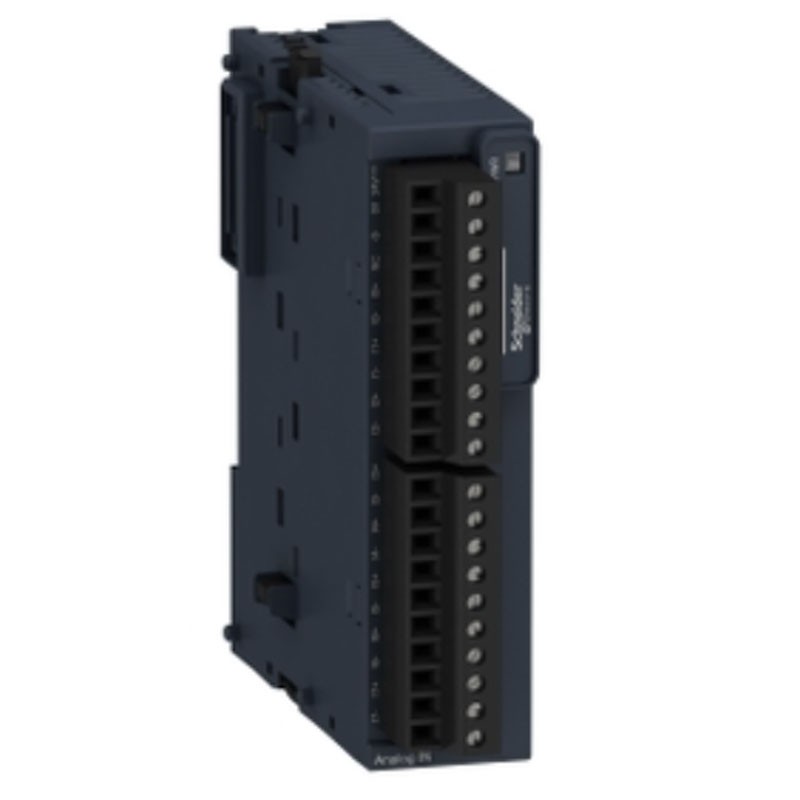

Módulo de entradas analógicas TM3 de Telemecanique de 8 entradas TM3AI8
SNR TM3AI8
3606480648861
Módulo de entrada analógica de Schneider Telemecanique, con las siguientes características:
- Tensión nominal de alimentación [Us]: 24V DC
- Límites de la tensión de alimentación: 20,4...28,8V
- Tipo de cable: Cable trenzado apantallado <30 m por circuito de entrada
- Número de entradas analógicas: 8
- Resolución de la entrada analógica: 12 bits - 11 bits + signo
- Sobrecarga continua admisible: 13V, tipo de entrada analógica: tensión - 40 mA, tipo de entrada analógica: corriente
- Impedancia de entrada: <= 50 Ohmios de corriente, >= 1 MOhmio de tensión
- Tiempo de conversión: 1 ms + 1 ms por canal + 1 tiempo de ciclo del controlador
- Tiempo de muestreo: 1 ms
- Señalización local: 1 LED (verde) PWR
Módulo de entradas analógicas TM3 de Telemecanique de 8 entradas TM3AI8
314,43 €
IVA incluido
314,43 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 5
También se puede pagar sin intereses en 3 cuotas de:
104,81€
Otras características técnicas:
- Error de precisión absoluta: +/-1% del fondo de escala, +/-0,2% del fondo de escala a 25 °C
- Deriva de temperatura: +/-0,01 %FS/°C
- Precisión de repetición: +/- 0,5 %FS
- No linealidad: +/- 0,2 %FS
- Charla cruzada: <= 1 LSB
- Resistencia al campo magnético: 30 A/m según EN/IEC 61000-4-8
- Resistencia a transitorios rápidos: 1 kV según EN/IEC 61000-4-4 (E/S)
- Inmunidad a las microinterrupciones: 10 ms
- Temperatura ambiente de funcionamiento: -10/+55 °C instalación horizontal: -10/+35 °C instalación vertical
- Temperatura de almacenamiento: -25/+70 °C
- Humedad relativa: 10/95 %, sin condensación (funcionamiento), 10...95 %, sin condensación (almacenamiento)
- Grado de protección IP: IP20
- Grado de contaminación: 2
- Altitud de funcionamiento: 0...2000 m
- Altitud de almacenamiento: 0...3000 m
- Resistencia a las vibraciones: 3,5 mm a 5...8,4 Hz en carril DIN, 3 gn a 8,4...150 Hz en carril DIN
- Resistencia a los golpes: 15 gn durante 11 ms
- Resistencia a las perturbaciones conducidas inducidas por campos de radiofrecuencia 10V 0,15...80 MHz según EN/IEC 61000-4-6 3V frecuencia puntual (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) según especificación marina (LR, ABS, DNV, GL)
- Altura 90 mm
- Profundidad 70 mm
- Ancho 23,6 mm
- Peso: 0,11 kg
Emisión electromagnética
- Emisiones radiadas 40 dBμV/m QP clase A ( 10 m) a 30...230 MHz según EN/IEC 55011
- Emisiones radiadas 47 dBμV/m QP clase A ( 10 m) a 230...1000 MHz según EN/IEC 55011
Resistencia a la sobretensión
- Alimentación en modo común de 1 kV según EN/IEC 61000-4-5
- Fuente de alimentación de modo diferencial de 0,5 kV según EN/IEC 61000-4-5
- 1 kV de entrada en modo común según EN/IEC 61000-4-5
Soporte de montaje:
- Carril tipo sombrero TH35-15 según IEC 60715
- Carril tipo TH35-7.5 según la norma IEC 60715
- placa o panel con kit de fijación
Consumo de corriente:
- 40 mA a 5 V DC A través del conector de bus a plena carga
- 35 mA a 5 V DC A través del conector de bus sin carga
- 30 mA a 24 V DC a través de una fuente de alimentación externa sin carga
- 40 mA @ 24 V DC a través de una fuente de alimentación externa a plena carga
Conexión eléctrica
- 10 Bloque de terminales de 1,5 mm² tornillo extraíble con ajuste de paso de 3,81 mm para las entradas
- 10 bornes de tornillo enchufables de 1,5 mm² con ajuste de paso de 3,81 mm para las entradas
Aislamiento:
- Entre la entrada y la fuente de alimentación a 1500 V "AC
- Entre la entrada y la lógica interna a 500 V "AC
Tipo de entrada analógica
- Corriente 4...20 mA
- corriente 0...20 mA
- tensión 0...10 V
- tensión - 10...10 V
Valor LSB
- 2,44 mV Tensión de 0...10 V
- 4,88 mV - 10...10 V de tensión
- 4,88 µA Corriente de 0...20 mA
- 3,91 µA Corriente de 4...20 mA
No hay reseñas
Ficha técnica
- Tipo de: Módulos de entrada analógica
