¿Cómo funciona la bomba de calor aire-agua daikin Altherma 3 Integrated R32?

En pocas palabras, funciona mediante un circuito cerrado que contiene un fluido refrigerante sometido a cambios de estado cíclicos, que pasa de la fase líquida a la fase vaporizada y viceversa. Evidentemente, estos cambios provocan variaciones de presión y temperatura, que se producen en primer lugar a nivel del evaporador, donde, al adquirir el calor del aire, la bomba de calor es capaz de transformar el fluido de líquido a vapor. En este punto, utilizando la energía eléctrica en su lugar, se producirá de nuevo una transición al estado líquido en el nivel del compresor y en esta fase la máquina cede calor al sistema, todo lo cual ocurre cíclicamente y se termina con una válvula de expansión que permite que el fluido vuelva a sus condiciones iniciales.

Si consideramos el balance energético del funcionamiento de la bomba de calor, vemos que es esencialmente positivo, lo que significa que la proporción de energía térmica producida es al menos 5 veces mayor que la cantidad de electricidad consumida. La ventaja de poder utilizar la máquina tanto en verano, para refrigerar, como en invierno, para calentar, la convierte en una de las soluciones más cómodas en el ámbito doméstico, sin contar con que se puede asociar a un sistema fotovoltaico, lo que aumentaría aún más esta comodidad. Además, la no utilización de fuentes de combustión combinada con el uso de la electricidad que, como se ha mencionado, puede ser autoproducida por el sistema fotovoltaico, sitúa al sistema en un marco de reducción de costes casi total. Por lo tanto, nos referimos a la termodinámica solar, un sistema mediante el cual se combinan las características especiales de las bombas de calor y un colector solar térmico con un pequeño panel solar, un componente compresor y un depósito de agua.

Por qué elegir la bomba de calor aire-agua daikin Altherma 3 Integrated R32:

• Un depósito de agua caliente de acero inoxidable de 230 litros combinado con una bomba de calor garantizan una instalación más rápida que los sistemas convencionales
• Todos los componentes hidráulicos están integrados, por lo que no se necesitan componentes de terceros
• La placa electrónica y los componentes hidráulicos están situados en la parte delantera para facilitar el acceso
• Tamaño reducido de la instalación: 600 x 600 mm
• Calentador auxiliar integrado
• Función opcional de red inteligente para una máxima integración con el sistema fotovoltaico
• Unidad de suelo con acumulador de agua caliente sanitaria integrado
• Confort 100 % garantizado en una unidad compacta
• Todos los componentes y conexiones vienen instalados de fábrica
• Depósito de 230 l para agua caliente sanitaria siempre disponible
• Diseño moderno y elegante



Alto rendimiento: El innovador compresor inverter R32 de la enfriadora Daikin Altherma 3 con tecnología Bluevolution, combinado con el control climático, permite un alto rendimiento y menores costes de funcionamiento. Ya preparada para la clase A+++, la nueva gama Altherma 3 alcanza un valor COP nominal de 5,1 a 7°C en el exterior y 35°C en el suministro y un COP de 3,3 en la producción de agua caliente sanitaria (EN16147). Capaz de alcanzar temperaturas de flujo de hasta 65°C con una alta eficiencia, Daikin Altherma 3 con R32 es adecuado tanto para la calefacción por suelo radiante como para los radiadores, y mantiene sus famosas características de protección contra las heladas hasta -25°C, para un funcionamiento fiable incluso en los climas más fríos.

Facilidad de instalación: Diez años de experiencia en la creación de bombas de calor aire-agua y más de 350.000 unidades instaladas en toda Europa han dado como resultado una nueva gama más fácil y rápida de instalar y utilizar. La configuración se ha simplificado con un nuevo asistente que permite a los instaladores configurar la unidad en pocos pasos y ponerla en marcha rápidamente. La configuración de la unidad, dependiendo del tipo de sistema y de los requisitos, también puede hacerse a distancia y cargarse en la placa de circuitos de la unidad el día de la instalación a través de un USB o una tarjeta SD.

Daikin Eye El intuitivo sensor Daikin Eye muestra el estado del sistema en tiempo real.

• Azul = funcionamiento óptimo
• Si se pone en rojo, se ha producido un error.

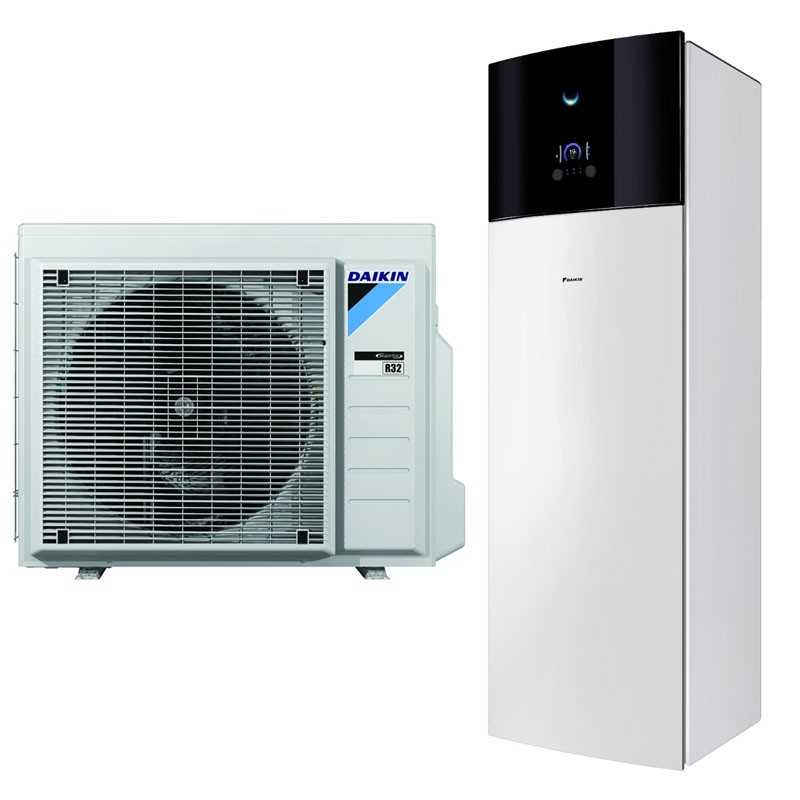

Sistema mixto aire/agua compuesto por unidad exterior y unidad interior con depósito de agua caliente sanitaria de 230 litros para calefacción, refrigeración y producción de agua caliente sanitaria de alta eficiencia:

• Diseño moderno y elegante
• Alta eficiencia para todas las aplicaciones gracias a la temperatura de flujo de hasta 65°C, adecuada tanto para calefacción por suelo radiante como para radiadores
• El primer sistema de calentamiento de agua residencial que utiliza lR32, el innovador gas refrigerante de bajo PCG
• La alta eficiencia de calefacción estacional hace que no sólo alcance la máxima clase A++ actual, sino también la clase A+++ que entrará en vigor a partir de 2019
• Ocupa poco espacio: ¡sólo 60x60 cm!
• Incluye todos los componentes hidráulicos necesarios para la instalación: circulador de alto rendimiento, filtro de suciedad con sistema de desaireación y válvula de derivación
• Instalación sencilla: todas las conexiones al sistema y al refrigerante están en la parte superior de la unidad
• Fácil mantenimiento: la placa electrónica y todos los componentes hidráulicos son accesibles desde la parte delantera
• Nuevo MMI: Innovador panel de control con un nuevo y moderno diseño y asistente para una rápida configuración y un menú intuitivo y fácil de entender.
• Tarjeta WLAN incluida para el control remoto y la supervisión del sistema a través de una aplicación.
• Posibilidad de control por voz a través de Google Assistant o Amazon Alexa
• Función de red inteligente para una máxima integración con el sistema fotovoltaico.



Especificaciones de los componentes del kit:

Daikin Altherma 3 R F Bomba de calor aire-agua para calefacción, refrigeración y producción de agua caliente; ideal para viviendas de bajo consumo:

Características:

• Capacidad de calefacción nominal. kW 7,50
• Capacidad nominal de calefacción kW 2,14
• Capacidad nominal de refrigeración kW 5,35
• Potencia de entrada Refrigeración Nominal kW 1,51
• COP 3,50
• EER 3,54
• Potencia calorífica/COP Valor máximo integrado (A-7W35) kW/- 2,7

Calefacción de espacios:

• Salida de agua con condiciones climáticas medias 55°C SCOP 3.32
• Clase de eficiencia estacional para la calefacción de espacios A++
• (Eficiencia estacional para la calefacción de espacios del 130%).

Calefacción de agua caliente sanitaria:

• Perfil de carga declarado XL
• (Eficiencia del calentamiento del agua 134%)
• Clase de eficiencia de calentamiento de agua A+.

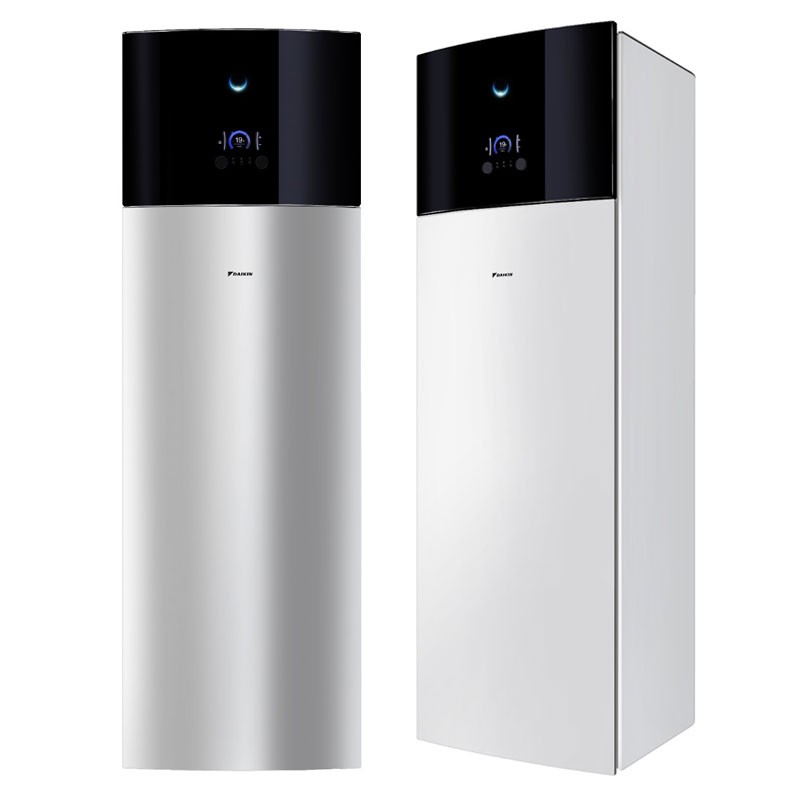

Unidad interior:

• Color Blanco/Negro
• Material Resina/laminado
• Dimensiones de la unidad Altura x Anchura x Profundidad : 1.850x595x625 mm
• Unidad Peso kg 139
• Volumen de agua 230 litros
• Tanque Temperatura máxima del agua 60 grados
• Presión máxima del agua bar 10
• Protección contra la corrosión Decapado
• Rango de funcionamiento (lado del agua) Calefacción Min.~Max. °C 15 ~65 - Enfriamiento Min.~Max. °C 5~22
• Nivel de potencia sonora nominal dBA 42
• Nivel de presión sonora nominal dBA 28
• Conexiones hidráulicas de ACS entrada fría/salida caliente G 1" Macho recirculación
• Conexiones hidráulicas del sistema entrada de agua fría/salida de calor G 1" Hembra

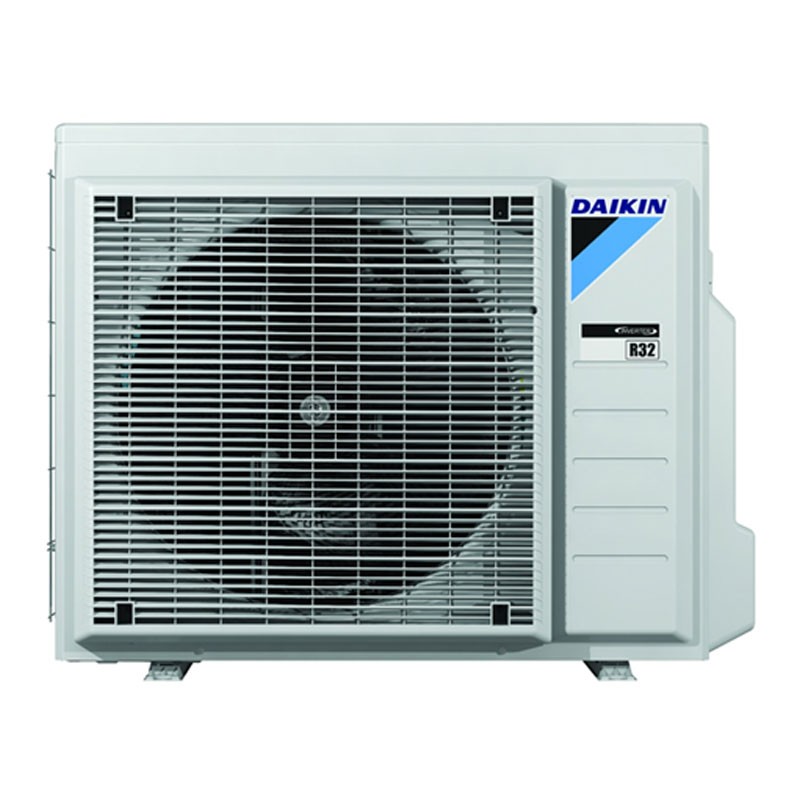

Unidad externa:

• Dimensiones de la unidad Altura x Anchura x Profundidad mm 740x884x388
• Peso de la unidad kg 58,5
• 1 Compresor hermético de tipo oscilante
• Rango de funcionamiento (temperatura exterior): Calefacción Min.~Max. °C -25~25 - Enfriamiento Min.~Max. °CBS 10,0~43,0 - Agua caliente sanitaria Min.~Max. °CBS -25~35
• Refrigerante R32
• Carga 1,50 Kg
• Control Válvula de expansión
• Nivel de potencia sonora calefacción/refrigeración nominal 62/62
• Nivel de presión sonora Calefacción/refrigeración nominal 49/50
• Fuente de alimentación Nombre/Fase/Frecuencia/Tensión Hz/V V3/1N~/50/230
• Corriente Fusibles recomendados A 25
• Distancia máxima unidad interior - unidad exterior m 30
• Tubería de refrigerante Gas mm 15,9 (5/8)
• Tubería de refrigerante líquido mm 6,35 (1/4).
