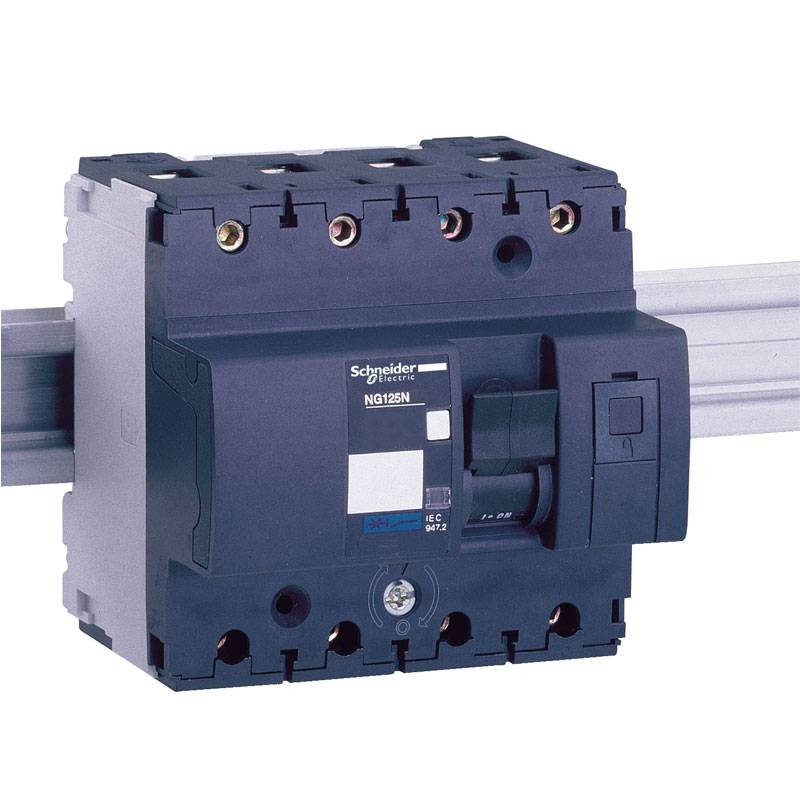

Disyuntor termomagnético Schneider NG125N 4P 100A 25KA D 6M 18673
SNR 18673
3303430186731
Disyuntor termomagnético Schneider NG125N con las siguientes características:
- Número de postes: 4
- Número de polos protegidos: 4
- Número de módulos: 6
- Corriente nominal: 100 A a 40 °C
- Curva: D
- Tensión nominal de aislamiento: 690V AC 50/60 Hz
- Tensión nominal soportada por impulso: 8 kV
- Método de montaje Colgado
- Soporte de montaje: carril DIN simétrico de 35 mm
Disyuntor termomagnético Schneider NG125N 4P 100A 25KA D 6M 18673
529,38 €
IVA incluido
529,38 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 1
El Acti9 NG125N es un disyuntor de baja tensión. Es un disyuntor 4P con 4 polos protegidos, una corriente nominal de 100A y una curva de disparo D. El poder nominal de corte en cortocircuito es de hasta 25 kA de 380VAC a 415VAC según EN/IEC 60947-2 y 25 kA de 380VAC a 415VAC según EN/IEC 60947-2. Cumple la norma industrial EN/IEC 60898-1 y la norma residencial EN/IEC 60947-2.
Este disyuntor en miniatura protege los circuitos contra cortocircuitos y sobrecargas de corriente. Es adecuado para el aislamiento en el sector industrial según la norma IEC/EN 60947-2. El disparo en caso de avería se indica mediante un indicador luminoso mecánico de color rojo situado en la parte delantera del interruptor. Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos.
La tensión de funcionamiento Ue va de 380VAC a 415V AC. La tensión nominal de aislamiento Ui es de 690V AC. La tensión nominal soportada por impulso Uimp es de 8 kV. La frecuencia de funcionamiento es de 50 Hz o 60 Hz. Se puede instalar en carril DIN. Su anchura es de 12 pasos de 9 mm. El grado de contaminación es de 3. La categoría de sobretensión es IV.
Las dimensiones totales son (H) 108 mm x (W) 103 mm x (D) 81 mm. El peso es de 0,96 kg. Tiene un grado de protección IP20 (según la norma IEC/EN 60529) en sus terminales en una caja modular. La temperatura de funcionamiento está entre -30°C y 70°C. La temperatura de almacenamiento está entre -40°C y 70°C.
Un disyuntor es un dispositivo de seguridad capaz de interrumpir automáticamente (es decir, sin intervención externa) el flujo de corriente eléctrica en un circuito eléctrico en caso de sobrecorriente.
El Acti9 NG125N es un disyuntor de baja tensión. Es un disyuntor 4P con 4 polos protegidos, una corriente nominal de 100A y una curva de disparo D. El poder nominal de corte en cortocircuito es de hasta 25 kA de 380VAC a 415VAC.
Este disyuntor en miniatura protege los circuitos contra cortocircuitos y sobrecargas de corriente. Es adecuado para el aislamiento en el sector industrial. El disparo en caso de avería se indica mediante un indicador luminoso mecánico de color rojo situado en la parte delantera del disyuntor. Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos.
Curva D, umbral de disparo de 10 a 29 veces In, para la aplicación de circuitos con altas corrientes de entrada (motores, transformadores, etc.).
Capacidad nominal de interrupción del servicio
- 37,5 kA 75 % según EN/IEC 60947-2 - 220...240 V "AC" "50/60 Hz".
- 18,75 kA 75 % según EN/IEC 60947-2 - 380...415 V 'AC' '50/60 Hz' 15 kA 75 % según EN/IEC 60947-2 - 380...415 V 'AC' '50/60 Hz
- 15 kA 75 % Conforme a EN/IEC 60947-2 - 440 V 'AC' '50/60 Hz
- 7,5 kA 75 % según EN/IEC 60947-2 - 500 V "AC" "50/60 Hz
- 20 kA 100 % según EN/IEC 60947-2 - <= 500 V DC
Características:
- Tipo de control: Prueba de liberación manual Palanca
- Señalización local: Indicador ON/OFF - Indicador de disparo
- 9 mm pasos: 12
- Vida mecánica: 20000 ciclos
- Vida eléctrica: 5000 ciclos
- Descripción de las opciones de cierre: Candado integrado
- Conexiones de terminales: terminales de jaula1670 mm² rígidos - terminales de jaula1050 mm² flexibles
- Longitud de pelado del cable: 20 mm
- Par de apriete: 6 Nm
- Protección del diferencial: bloqueo separado
- Grado de protección IP: IP20
- Grado de protección IK: IK05
- Grado de contaminación: 3
- Humedad relativa: 95 % a 55 °C
- Temperatura ambiente de funcionamiento: -30/+70°C
- Temperatura de almacenamiento: -40/+70°C
No hay reseñas
Ficha técnica
- Tipo de:
- Interruptores
- Módulos:
- 6
- Polos:
- 4P
- El poder:
- 25KA
- Grado de protección:
- IP20
- Amperios:
- 100A
