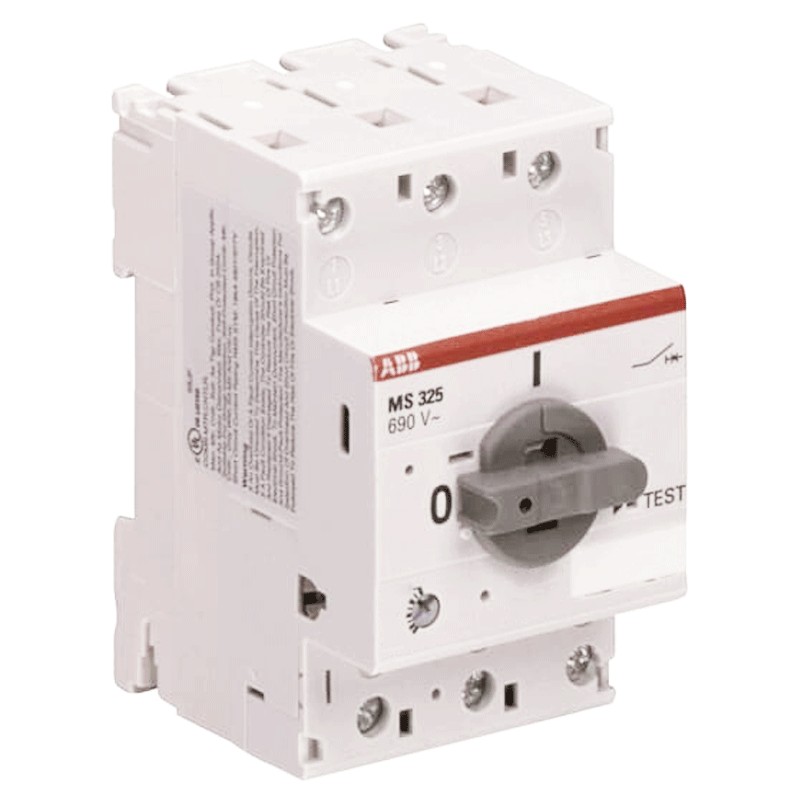

Interruptor automático Abb MS325 75Ka 9,0-12,5A EP 945 8
ABB EP 945 8
4013614194368
Disyuntor de protección de motores Abb, serie MS325, con las siguientes características:
- Capacidad nominal de cortocircuito en servicio (230 Vca) 75 kA
- Capacidad nominal de cortocircuito extremo (230 Vac) 75 kA
- Ajuste de la corriente de cortocircuito instantánea nominal 180A
- Rango de ajuste 9.0 ... 12,5A
- Tensión nominal de funcionamiento Circuito principal 690 Vac - Circuito principal 440 Vdc
- Tensión nominal soportada por impulso (Uimp) Circuito principal 6 kV
- Tensión nominal de aislamiento (Ui) 690 V
- 3 polos
- 2,5 módulos
Interruptor automático Abb MS325 75Ka 9,0-12,5A EP 945 8
73,15 €
IVA incluido
73,15 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 10
El interruptor de protección del motor se instala en el cable que lo alimenta y, cuando el motor se detiene por un efecto mecánico o (en sistemas trifásicos) porque falta una fase, detecta una absorción excesiva y corta automáticamente la energía eléctrica, salvaguardando así la integridad del motor.
Características:
- Serie Abb
- Capacidad nominal de cortocircuito en servicio (230 Vca) 75 kA
- Capacidad nominal de cortocircuito extremo (230 Vac) 75 kA
- Ajuste de la corriente de cortocircuito instantánea nominal 180A
- Rango de ajuste 9.0 ... 12,5A
- Potencia operativa nominal AC-3 (Pe) (400 V) Trifásica 5,5 kW
- Tensión nominal de funcionamiento Circuito principal 690 Vac - Circuito principal 440 Vdc
- Corriente nominal de funcionamiento 12,5A
- Corriente nominal de funcionamiento AC-3 12,5A
- Frecuencia nominal Circuito principal 50 Hz/60 Hz
- Tensión nominal soportada por impulso (Uimp) Circuito principal 6 kV
- Tensión nominal de aislamiento (Ui) 690 V
- Pérdida de potencia en condiciones nominales de funcionamiento por polo 0,9 W
- 3 polos
- 2,5 módulos
- Grado de protección Carcasa IP20 - Circuito principal Terminales IP20
- Grado de contaminación 3
- Par de apriete del circuito principal 1,4 Nm
- Tipo de actuador Mango giratorio
- Tipo de terminal Terminales de tornillo
- Indicación de la posición del contacto ON/OFF
- Temperatura ambiente de funcionamiento: Alrededor de la carcasa 0 ... +40 °C - En funcionamiento -25 ... +50 °C - Funcionamiento compensado -25 ... +50 °C - Almacenamiento +50 °C - Almacenamiento -50 ... +80 °C
- Corriente térmica convencional de aire libre (Ith) Circuito principal 12,5 A
- Anchura 54 mm
- Altura 87,5 mm
- Profundidad 75,5 mm
- Peso neto 0,34 kg
- Vida eléctrica 50000 ciclos
- Vida mecánica 100000 ciclos
- Tipo de borne Bornes de tornillo
- Longitud de pelado del cable Circuito auxiliar 8 mm - Circuito principal 10 mm
- Destornillador recomendado M3.5 Pozidriv 2
- Posición de montaje Posición 1 a 6
- Amperaje UL/CSA 12,5 A
- Altitud operativa máxima autorizada 2000 m
- Resistencia a los golpes sec. según IEC 60068-2-27 11 ms pulso 15 g
- Resistencia a las vibraciones seg. según IEC 60068-2-6 - 5g / 10 ... 150 Hz
Temperatura ambiente:
- En funcionamiento: Alrededor de la carcasa 0/+40 °C
- Funcionamiento -25 /+50 °C
- Funcionamiento compensado -25/+50 °C
- Almacenamiento -50/+80 °C
Secciones de cables - circuito principal :
- Flexible con virola 1/2x 0,75 ... 4 mm2
- Flexible con virola aislada 1/2x 0,75 ... 4 mm
- Flexible 1/2x 1 ... 6 mm² flexible
- Rígido 1/2x 1 ... 6 mm² Longitud de pelado del cable
- Longitud de pelado del cable Circuito auxiliar 8 mm - Circuito principal 10 mm
- Destornillador recomendado M3.5 Pozidriv 2
- Posición de montaje Posición 1 a 6
Montaje en carril DIN :
- TH35-15 (carril de montaje de 35 x 15 mm) según según la norma IEC 60715
- TH35-7,5 (carril de montaje de 35 x 7,5 mm) según según la norma IEC 60715
- Amperaje UL/CSA 12,5 A
- Altitud máxima de funcionamiento permitida 2000 m
- Resistencia a los golpes segúnIEC 60068-2-27 11 ms de impulso 15 g
- Resistencia a las vibraciones segúnIEC 60068-2-6 - 5g / 10 ... 150 Hz
No hay reseñas
Ficha técnica
- Tipo de:
- Guardamotor
- Módulos:
- 2.5
- Polos:
- 3P
- El poder:
- 75KA
- Amperios:
- 9.0-12.5A
