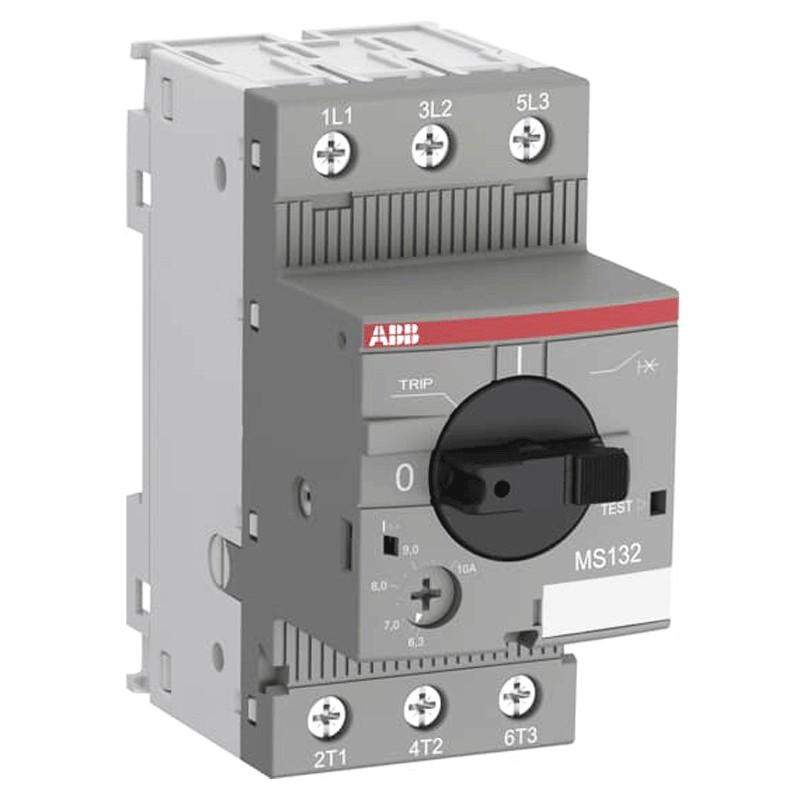

Interruptor de protección del motor Abb 6,3-10A 100Ka 2,5 módulos MS132 EP 884 9
ABB EP 884 9
4013614400100
Interruptor de protección del motor Abb, serie MS132, con las siguientes características:
- Capacidad nominal de cortocircuito en servicio (230 Vca) 100 kA
- Capacidad nominal de cortocircuito extremo (230 Vac) 100 kA
- Ajuste de la corriente de cortocircuito instantánea nominal 150A
- Rango de ajuste 6,3 ... 10A
- Tensión nominal de funcionamiento Circuito principal 690 Vac - Circuito principal 250 Vdc
- Corriente nominal de funcionamiento (Ie) 10A
- Tensión nominal soportada por impulso (Uimp) Circuito principal 6 kV
- Tensión nominal de aislamiento (Ui) 690 V
- 3 polos
- 2,5 módulos
Interruptor de protección del motor Abb 6,3-10A 100Ka 2,5 módulos MS132 EP 884 9
64,91 €
IVA incluido
64,91 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 18
: 2
También se puede pagar sin intereses en 3 cuotas de:
21,64€
El interruptor de protección del motor se instala en el cable que lo alimenta y, cuando el motor se detiene por un efecto mecánico o (en sistemas trifásicos) porque falta una fase, detecta una absorción excesiva y corta automáticamente la energía eléctrica, salvaguardando así la integridad del motor.
Características:
- Serie Abb
- Capacidad nominal de cortocircuito en servicio (230 Vca) 100 kA
- Capacidad nominal de cortocircuito extremo (230 Vac) 100 kA
- Ajuste de la corriente de cortocircuito instantánea nominal 150A
- Rango de ajuste 6,3 ... 10A
- Corriente nominal de funcionamiento AC-3 (Pe) (400 V) Trifásica 4 kW
- Corriente nominal de funcionamiento AC-3e (Pe) (400 V) Trifásica 4 kW
- Tensión nominal de funcionamiento Circuito principal 690 Vac - Circuito principal 250 Vdc
- Corriente nominal de funcionamiento (Ie) 10A
- Corriente nominal de funcionamiento AC-3 (Ie) 10A
- Corriente nominal de funcionamiento AC-3e (Ie) 10A
- Corriente nominal de funcionamiento DC-5 (Ie) 10A
- Frecuencia nominal del circuito principal 50 Hz/60 Hz
- Tensión nominal soportada por impulso (Uimp) Circuito principal 6 kV
- Tensión nominal de aislamiento (Ui) 690 V
- Pérdida de potencia en condiciones nominales de funcionamiento por polo 0,8 W
- 3 polos
- 2,5 módulos
- Corriente térmica convencional de aire libre (Ith) Circuito principal 0,4A
- Grado de protección de la carcasa IP20 - Terminales del circuito principal IP10
- Grado de contaminación 3
- Vida eléctrica 50000 ciclos
- Vida mecánica 100000 ciclos
- Tipo de borne Bornes de tornillo
- Secciones de cables del circuito principal
- Flexible con virola 1/2x 0,75 ... 2,5 mm2
- Flexible con virola aislada 1/2x 0,75 ... 2,5 mm² Flexible con virola aislada
- Flexible 1/2x 0,75 ... 2,5 mm² Flexible
- Rígido 1/2x 1 ... 4 mm² Rígido
- Par de apriete circuito principal 0. ...1,2 Nm
- Longitud de pelado del cable del circuito principal 9 mm
- Destornillador recomendado Pozidriv 2
- Posición de montaje Posición 1 a 6
- Montaje en carril DIN
- TH35-7.5 (carril de montaje de 35 x 7,5 mm) según IEC 60715
- TH35-15 (carril de montaje de 35 x 15 mm) según IEC 60715
- Actuador tipo manilla giratoria
- Indicación de la posición del contacto ON / OFF / TRIP
- Temperatura ambiente de funcionamiento -25 ... +70 °C - En almacenamiento -50 ... +80 °C
- Amperaje UL/CSA 10A
- Altitud máxima de funcionamiento permitida 2000 m
- Resistencia a los golpes 11 ms Pulso 25g
- Resistencia a las vibraciones 5g / 3 ... 150 Hz Anchura
- Ancho 45 mm
- Altura 90 mm
- Profundidad 86,75 mm
- Peso neto 0,265 kg
Ficha técnica
- Tipo de: Guardamotor
- Módulos: 2.5
- Polos: 3P
- El poder: 100KA
- Amperios: 6.3-10A
