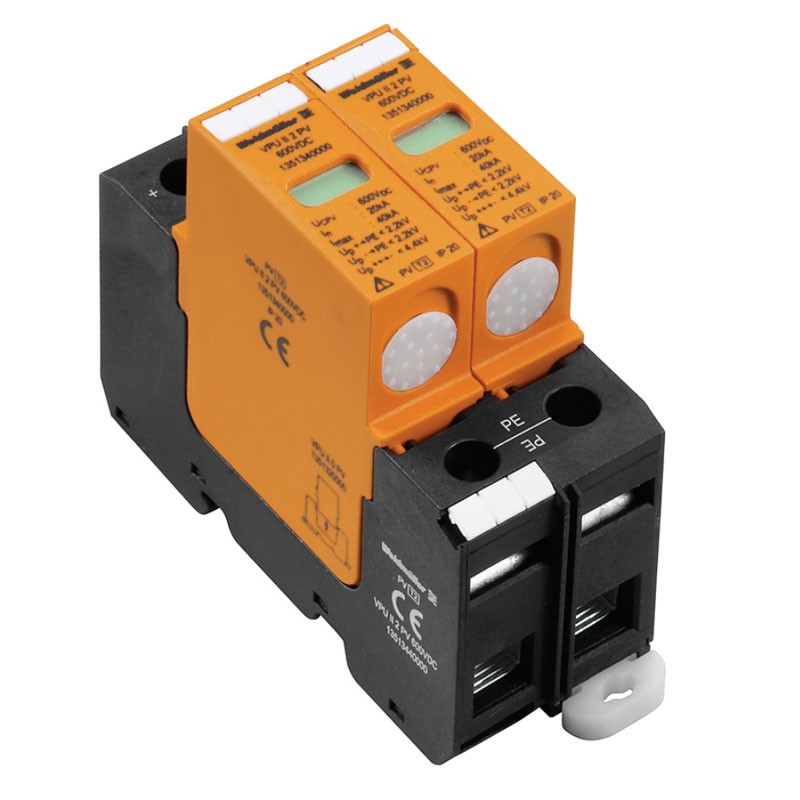

Descargador de sobretensiones Weidmuller 600VDC descarga 25KA 1351340000
WEI 1351340000
4050118158731
Descargador de sobretensiones Weidmuller con las siguientes características:
-
Tensión nominal (DC) 600 V
-
Tensión continua máxima permanente 600 V
-
Tipo de tensión continua
-
Tipo SPD T2
-
Número de postes 2
-
Tiempo de respuesta ≤ 25 ns
-
Contacto de señalización No
-
Corriente de fuga en Un 30 µA
-
Corriente de descarga In (8/20 µs) cable-PE 20 kA
-
Corriente de descarga máx. (8/20 µs) 40 kA
Descargador de sobretensiones Weidmuller 600VDC descarga 25KA 1351340000
52,27 €
IVA incluido
52,27 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 37
También se puede pagar sin intereses en 3 cuotas de:
17,42€
Características:
- Serie Weidmuller
- Altitud de funcionamiento≤ 2000 m
- Clase de inflamabilidad UL 94V-0
- Colores negro, naranja
- Forma Carcasas de componentes; 2 TE, Insta IP20
- Grado de protección IP20
- Carril guía TS 35
- Indicador óptico de funcionamiento verde = ok, rojo = descargador defectuoso - sustituir
- Versión sin contacto de señalización a distancia
- Clase de sobretensión III
- Grado de pureza 2
- Temperatura de almacenamiento -40 °C...80 °C
- Temperatura de funcionamiento -40 °C...70 °C
Dimensiones:
- Profundidad 69 mm
- Profundidad (pulgadas) 2,717 pulgadas
- Posición vertical 94 mm
- Altura (pulgadas) 3.701 pulgadas
- Ancho 35,6 mm
- Anchura (pulgadas) 1,402 pulgadas
- Altura de fijación 75 mm
- Peso neto 290 gr
Datos de conexión
- Tipo de conexión Conexión por tornillo
- Longitud de desaislado, conexión de calibrado 15 mm
- Par de apriete, mín. 2 Nm
- Par de apriete, máx. 3 Nm
- Rango de sujeción, conexión de dimensiones 16 mm² Área de la sección transversal, mín. 1,5 mm²
- Gama de secciones transversales, mín. 1,5 mm².
- Gama de secciones transversales, máx. 35 mm²
- Sección del cable, rígido, mín. 1,5 mm².
- Sección del cable, rígido, máx. 16 mm²
- Sección del cable, flexible, mín. 1,5 mm².
- Sección del cable, flexible, máx. 25 mm².
- Sección de cable, flexible, AEH (DIN 46228-1), mín. 1,5 mm² Sección de cable, flexible, AEH (DIN 46228-1), mín. 1,5 mm²
- Sección de cable, flexible, AEH (DIN 46228-1), máx. 50 mm² Sección de cable, flexible, AEH (DIN 46228-1), máx. 50 mm²
- Sección del cable, semirrígido, mín. 1,5 mm².
- Cable de sección transversal, semirrígido, máx. 50 mm²
Datos técnicos de los sistemas fotovoltaicos
- Altura de funcionamiento en el sistema fotovoltaico conectado a tierra ≤ 2000 m
- Altura de funcionamiento en sistema fotovoltaico sin conexión a tierra ≤ 2000 m
- Clase de exigencia Tipo II
- Corriente de cortocircuito ISCPV 200 A
- Corriente de descarga In (8/20 µs) 12,5 kA
- Corriente de descarga máx. (8/20 µs) 40 kA
- Corriente total de descarga Itotal (8/20 µs) 40 kA
- Nivel de protección Hasta (+/-) ≤ 4,4 kV
- Nivel de protección Arriba (+/PE) ≤ 2,2 kV
- Nivel de protección Up (-/PE) ≤ 2,2 kV
- Normas EN 50539-11
- Requisitos y exigencias EN 50539-11
- Tensión máxima de funcionamiento continuo UCPV-Modus +/- , -/PE , +/PE 600 V DC
- Tensión del sistema PV, máx. Ucpv 600 V
