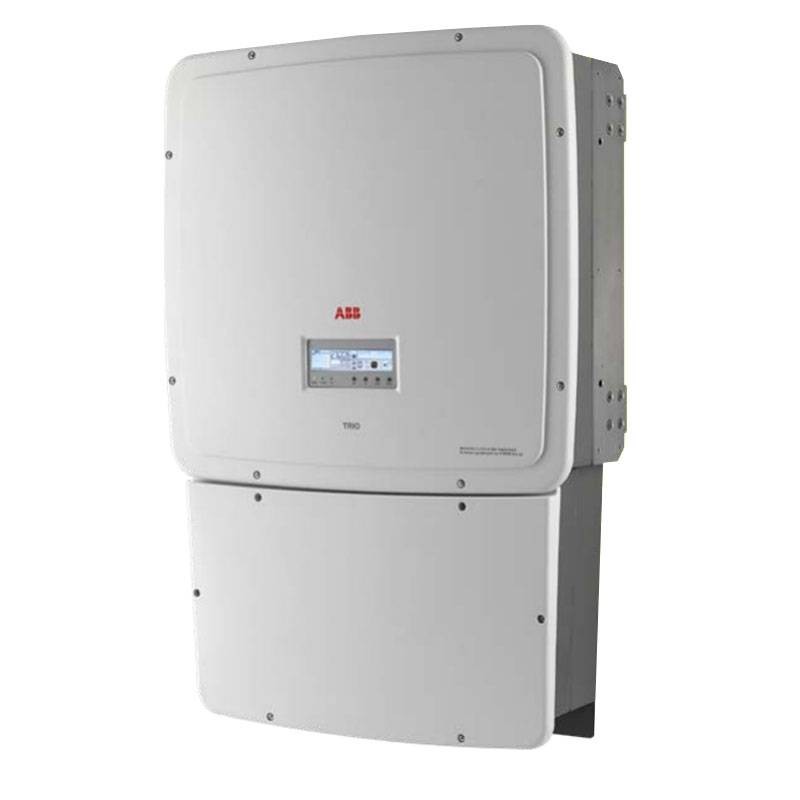

Fimer TRIO 27,6KW TL OUTD S2 400 3M22990F101A Inversor fotovoltaico

Calculate shipping cost

Brand: Fimer

Cod: 06R 3M22990F101A EAN: 8054529631148

Inversor fotovoltaico Fimer modelo TRIO TL OUTD S2 400:

Potencia nominal de salida de CA 27600 W
Tipo de conexión a la red de CA Trifásica 3F + PE o 3F+N+PE
Número de MPPT independientes 2
Modelo con seccionador CC+CA

Data sheet 3M22990F101A IT

Fimer TRIO 27,6KW TL OUTD S2 400 3M22990F101A Inversor fotovoltaico

3.861,06 € IVA incluido

3.861,06 €

Fimer TRIO 27,6KW TL OUTD S2 400 3M22990F101A Inversor fotovoltaico

3.861,06 €
IVA incluido

-20€

EXTRA

Añadir el código de descuento en la página de pago

Promoción válida por un tiempo limitado

out-of-stock

Altre disponibilità dal produttore

De llegada

2 años de garantía

Devolución fácil en 14 días

Comprar con ventajas fiscales

Are you a professional ?

Request access to

Descripción

El inversor TRIO 27.6 para aplicaciones comerciales ofrece mayor flexibilidad y posibilidades de control a los instaladores que deseen realizar grandes sistemas con orientación variable.

La sección de entrada doble con seguimiento MPPT independiente permite una recolección de energía óptima incluso con cadenas orientadas en distintas direcciones. TRIO incorpora un algoritmo MPPT rápido y preciso para el seguimiento del punto de máxima potencia en tiempo real y una mejor captación de energía.

Alta eficiencia en todos los niveles de tensión de salida:

Las curvas de eficiencia planas garantizan una alta eficiencia en todos los niveles de salida, lo que asegura un rendimiento constante y estable en todo el rango de tensión de entrada y potencia de salida. El amplio rango de tensión de entrada hace que el inversor sea adecuado para instalaciones con cadenas de menor tamaño.

Características principales:

Unidad de conversión CC/CA con topología de puente trifásico
Topología sin transformador
Cada inversor está programado con normas de red específicas que pueden instalarse directamente sobre el terreno
Caja de cableado extraíble para facilitar la instalación
Amplio rango de tensión de entrada
Combinador de cadenas integrado con varias opciones de configuración, incluido un seccionador de CC conforme a las normas internacionales (versiones -S2, -S1J, - S2J, -S2F y -S2X)
Refrigeración por convección natural para la máxima fiabilidad
Carcasa exterior para uso en todas las condiciones ambientales
Posibilidad de conectar sensores externos para controlar las condiciones ambientales
Salida auxiliar de CC (24 V, 300 mA)

Características:

Entrada:

Tensión máxima absoluta de entrada de CC 1000 V
Tensión de activación de entrada CC 430 V (ajustable 250...500 V)
Rango de funcionamiento de la tensión de entrada de CC 0,7 x Vstart950 V (mín. 200 V)
Tensión nominal de entrada de CC 620 V
Potencia nominal de entrada de CC 28600 W
Número de MPPT independientes 2
Potencia máxima de entrada de CC para cada MPPT 16000 W
Rango de tensión CC con configuración MPPT en paralelo a P 500...800 V
Limitación de potencia CC con configuración MPPT en paralelo Reducción de potencia de máximo a cero (800 V?VMPPT?950 V)
Limitación de potencia CC para cada MPPT con configuración MPPT independiente en Pacr, ejemplo de desequilibrio máximo 16000 W (500 V?VMPPT?800 V) otro canal: Pdcr-16000 W (400 V?VMPPT?800 V)
Corriente de entrada CC máxima para cada MPPT 64,0 A / 32,0 A
Corriente máxima de cortocircuito de entrada para cada MPPT 40A
Número de pares de conexiones de entrada CC para cada MPPT 1 (5 en las versiones -S2X y -S2F)
Tipo de conexión CC Bloque de terminales de tornillo en versiones estándar y -S2

Protecciones de entrada

Protección contra polaridad inversa Sí, fuente de corriente limitada
Protección contra sobretensión de entrada para cada variador MPPT Sí, 4
Protección de sobretensión de entrada para cada MPPT-descarga para carril DIN (versiones -S2X, -S1J y -S2J) -S2X: Tipo 2
Control de aislamiento Según normativa local
Características de desconexión de CC para cada MPPT (versión de desconexión de CC) 40 A / 1000 V
Características de los fusibles (si están instalados) 15 A / 1000 V

Salida:

Tipo de conexión CA a la red Trifásica 3F + PE o 3F+N+PE
Potencia nominal de CA 27600 W
Potencia máxima de salida de CA 30000W
Potencia aparente máxima 30670 VA
Tensión nominal de salida de CA 400 V
Rango de tensión de salida de CA 320...480 V
Corriente máxima de salida de CA 45 A
Contribución a la corriente de cortocircuito 46A
Frecuencia nominal de salida 50 Hz / 60 Hz
Gama de frecuencias de salida 47...53 Hz / 5763 Hz
Factor de potencia nominal y rango de ajuste > 0,995, adj. ± 0,9 a Pacr =27,6 kW, ± 0,8 a máx. 30 kVA
Distorsión armónica de corriente total < 3%.
Tipo de conexiones CA Bloque de terminales de tornillo, prensaestopas PG36

Protecciones de salida

Protección antiinundación Conforme a la normativa local
Protección de sobreintensidad externa máxima AC 63A
Protección contra sobretensión de salida - varistor 4
Protección de sobretensión de salida - descargador de carril DIN (versión -S2X) 4 (Tipo 2)

Rendimiento operativo:

Eficiencia máxima (máx.) 98,2%.
Eficiencia ponderada (EURO/CEC) 98,0% / 98,0%
Umbral de alimentación 40 W
Consumo nocturno < 0,6 W

Ambiente

Temperatura ambiente -25...+60°C /-13...140°F con reducción por encima de 45°C/113°F
Humedad relativa 0...100% con condensación
Presión de emisión de ruido, típica 50 dBA @ 1 m
Altitud máxima de funcionamiento sin reducción de potencia 2000 m / 6560 pies

Características físicas

Grado de protección ambiental IP65
Sistema de refrigeración Natural
Dimensiones (Al x An x Pr) 1061 mm x 702 mm x 292 mm / 41,7 x 27,6 x 11,5
Peso < 75,0 kg (versión estándar)
Sistema de montaje Soportes de pared

Seguridad

Nivel de aislamiento Sin transformador
Certificaciones CE (sólo 50 Hz), RCM
Normas CEM y de seguridad EN 50178, IEC/EN 62109-1, IEC/EN 62109-2, AS/NZS 3100, AS/NZS 60950.1, EN 61000-6-2, EN 61000-6-3, EN 61000-3-11, EN 61000-3-12
Normas de conexión a la red (consulte la disponibilidad a través del canal de ventas) CEI 0-21, CEI 0-16, DIN V VDE V 0126-1-1, VDE-AR-N 4105, G59/3, C10/11, EN 50438 (no para todas las variantes nacionales), RD 1699, RD 413, RD 661, P.O. 12.3, AS 4777, BDEW, NRS-097-2-1, MEA, IEC 61727, IEC 62116, Ordinul 30/2013, VFR 2014
