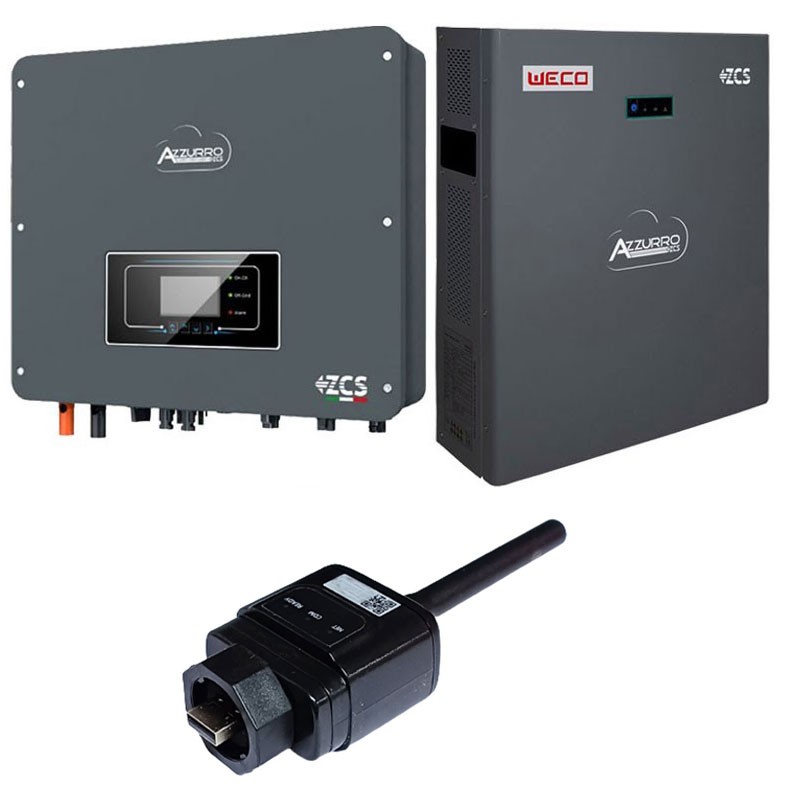

Especificaciones de los componentes del kit:

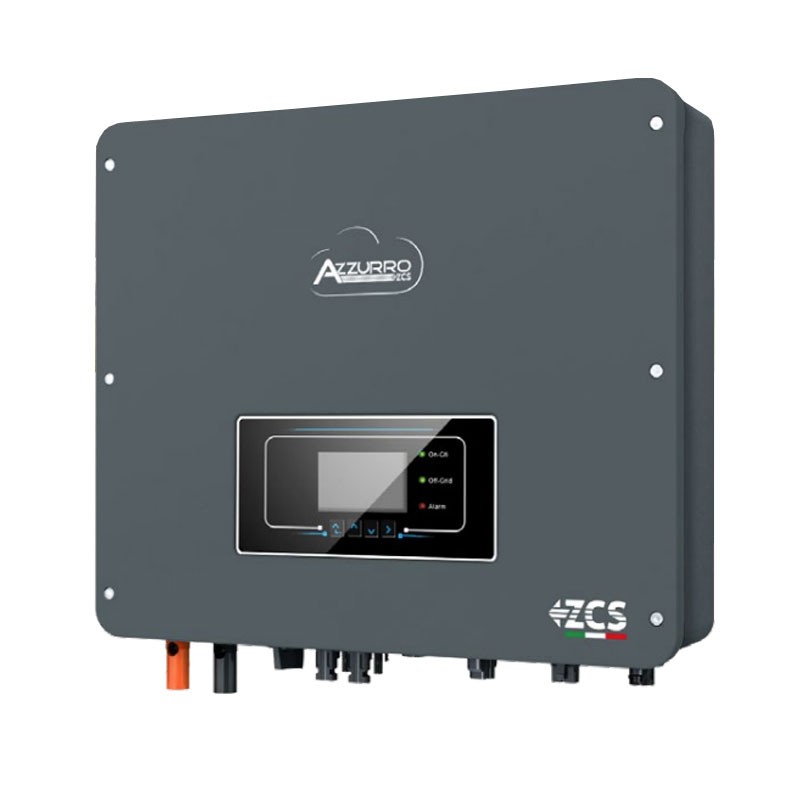

Inversor fotovoltaico híbrido Zucchetti Blue modelo ZCS 6,0KW HP:

Ventajas

• Gestión automática de los flujos de energía de la fotovoltaica, la batería y la red
• Contador de energía integrado a bordo
• Paralelable
• Posibilidad de funcionamiento en modo de alimentación cero
• Unidad compatible con baterías de litio de 48 V
• Modo de apoyo Stand Alone, garantiza la continuidad del funcionamiento y el funcionamiento autónomo, tanto de fuentes fotovoltaicas como de baterías, en caso de apagón.
• Potencia máxima de carga/descarga 5000W



Características:

Datos técnicos de la entrada de CC (fotovoltaica):

• Potencia CC típica 9000 W
• Potencia CC máxima por MPPT 3500W (270V-520V)
• Nº de MPPT independientes/Nº de strings por MPPT 2/1
• Tensión máxima de entrada 600 V
• Tensión de disparo 100 V
• Tensión nominal de entrada 360 V
• Rango de tensión CC MPPT 90V-580V
• Rango de tensión CC a plena carga 300V-520V
• Corriente de entrada máxima para cada MPPT 13A/13A
• Corriente máxima absoluta para cada MPPT 18A/18A



Conexión de la batería Datos técnicos

• Tipo de batería compatible Ión-litio (suministrada por Zucchetti)
• Tensión nominal 48V
• Rango de tensión admisible 42V-58V
• Potencia máx. de carga/descarga 5000W/5000W
• Rango de temperatura admisible -10°C/+50°C
• Corriente de carga máxima 100 A (programable)
• Corriente máxima de descarga 100A (programable)
• Curva de carga Gestionada por el BMS de la batería
• Profundidad de descarga (DoD) 0%-90% (programable)



Salida de CA (lado de la red)

• Potencia nominal 6000 W
• Potencia máxima 6000VA
• Corriente máxima 27,3 A
• Tipo de conexión/Tensión nominal Monofásica L/N/PE 220,230,240V
• Rango de tensión alterna 180V-276V (según normas locales)
• Frecuencia nominal 50Hz/60Hz
• Gama de frecuencias de CA 44Hz-55Hz / 54Hz-66Hz (de acuerdo con las normas locales)
• Distorsión armónica total <3%.
• Factor de potencia 1 por defecto (programable +/- 0,8)
• Limitación de alimentación Programable desde la pantalla



Salida EPS (fuente de alimentación de emergencia)

• Potencia máxima en EPS 5000VA (6000VA para 60s)
• Tensión y frecuencia de salida EPS Monofásica 230V 50Hz/60Hz
• Corriente de salida en EPS 22,7A
• Distorsión armónica total < 3%
• Tiempo de conmutación < 10ms



Eficacia

• Eficiencia máxima del 98,0%.
• Eficacia MPPT (EURO) 97,5
• Eficacia MPPT >99,9%.
• Eficacia máxima de carga/descarga de la batería 94,6%.
• Consumo en espera < 10 W



Protecciones

• Protección de interfaz interna Sí
• Protecciones de seguridad Anti islanding, RCMU, Control de fallos a tierra
• Protección contra polaridad inversa CC Sí
• Interruptor de desconexión de CC integrado
• Protección contra sobrecalentamiento Sí
• Categoría de sobretensión III / Clase de protección I
• Descargadores CA/CC integrados MOV: Tipo 3 estándar
• Batería de arranque suave Sí



Estándar:

• EMC EN 61000-3-2/3/11/12, EN 61000-6-2/3
• Normas de seguridad IEC 62116, IEC 61727, IEC 61683, IEC 60068-1/2/14/30, IEC 62109-1/2
• Normas de conexión a la red Certificados y normas de conexión disponibles en www.zcsazzurro.com



Comunicación:

• Interfaces de comunicación Wi-Fi/4G/Ethernet (opcionales no integradas)
• RS485 (protocolo propietario), USB, CAN 2.0 (para conexión de batería)
• Entradas o conexiones adicionales Entrada para conexión de sensor de corriente o contador



Información general:

• Temperatura ambiente admisible -30°C...+60°C (limitación de potencia por encima de 45°C)
• Topología sin transformador / salida de batería aislada de alta frecuencia
• Grado de protección ambiental IP65
• Rango de humedad relativa admisible 0%.....95% sin condensación
• Altitud máxima de funcionamiento 4000 m
• Nivel de ruido < 25dB @ 1mt
• Peso 22,5 kg
• Refrigeración Convección natural
• Dimensiones (AlxAnxPr) 482mmx503mmx183mm
• Pantalla LED y APP
• Garantía 10 años

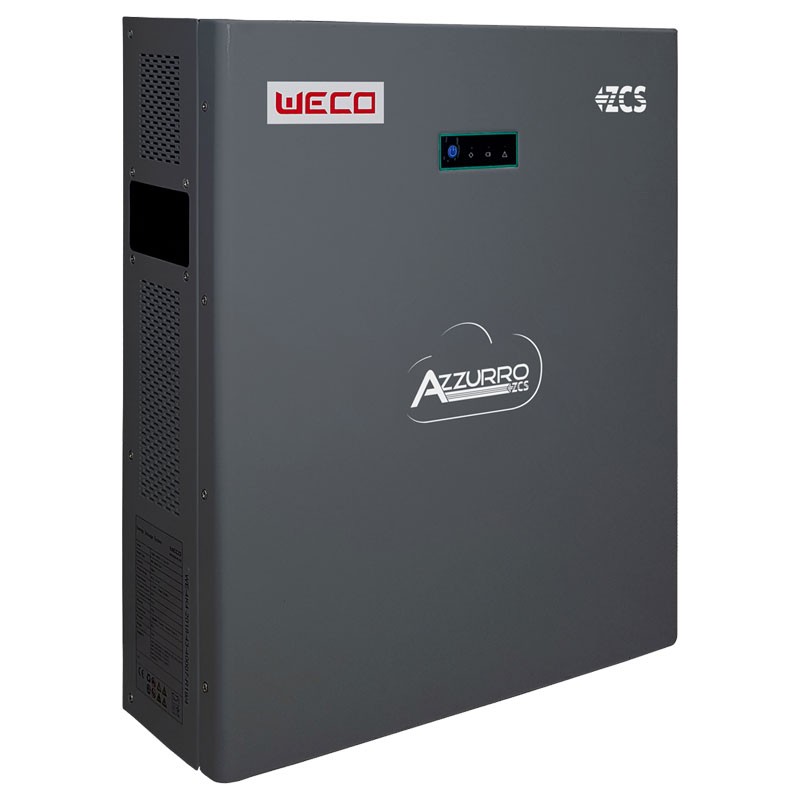

Acumulador de litio Azure ZCS 5KWH WECO 4K4 ZS-BAT-5W

Acumulador de litio Zucchetti Azure modelo ZST-BAT-5KWH-W WECO 4K4, para almacenamiento fotovoltaico Son la solución ideal para optimizar la independencia energética en el sector residencial:

• Instalación sencilla
• Cableado de comunicación, conexión de alimentación, cables y batería en paralelo siempre incluidos
• Posibilidad de instalación en el suelo o en la pared mediante soportes
• Se pueden instalar baterías adicionales en cualquier momento durante la vida útil del sistema



Pueden configurarse automáticamente y sin necesidad de ajustes manuales. La tecnología de iones de litio o de litio-hierro-fosfato permite un uso óptimo incluso a altas profundidades de descarga, optimizando el almacenamiento y la reutilización de la energía. La facilidad de instalación y una vida útil líder en el mercado hacen que estas baterías sean ventajosas y rentables.

Características:

• Tecnología de fosfato de hierro y litio
• Dimensiones (Al x An x Fo) 490 x 580 x 155 mm
• Peso 56 kg
• Grado de protección IP20
• Montaje Montaje en el suelo, en la pared o apilado
• Temperatura de carga -10°C - +55°C
• 90% de la capacidad nominal -20°C - +65°C
• Rango de humedad relativa admisible 0,95% sin condensación
• Altitud máxima de funcionamiento 2000 m
• Ciclos de funcionamiento en condiciones estándar 7000
• Número máximo de baterías que se pueden instalar en paralelo en el inversor 5
• Certificaciones IEC 61600-6-3: 2017, 61600-3-2:2014, 61000-3-3:2013, 61600-6-2007, CE, UN 38.3
• Garantía 10 años
• Comunicación RS232, RS485, bus CAN



Capacidad de datos

• Capacidad nominal de un módulo 4,9 kWh
• Capacidad útil de un solo módulo 4,4 kWh
• Tensión nominal 52,2 V
• Corriente de carga máx. de un módulo 86 A
• Corriente máx. de descarga de un módulo 86A
• Profundidad máx. de descarga (DoD configurable en el inversor) 90% de la capacidad nominal

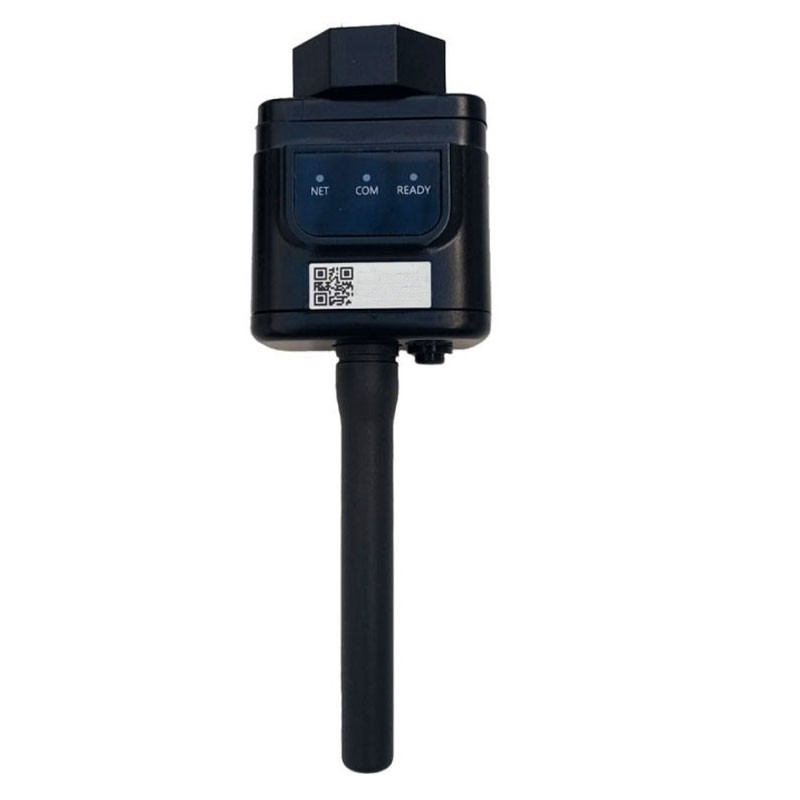

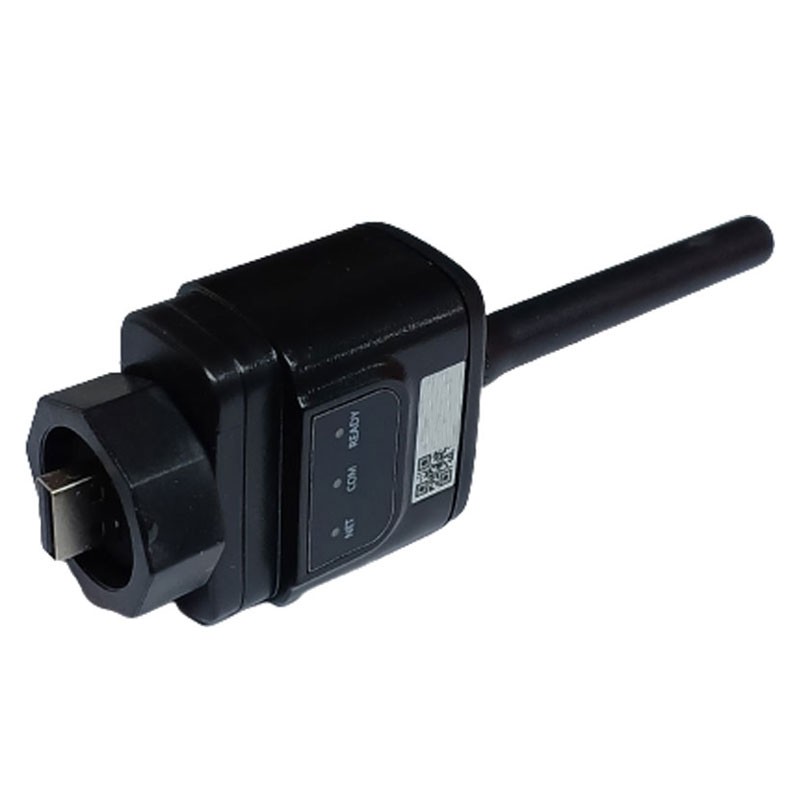

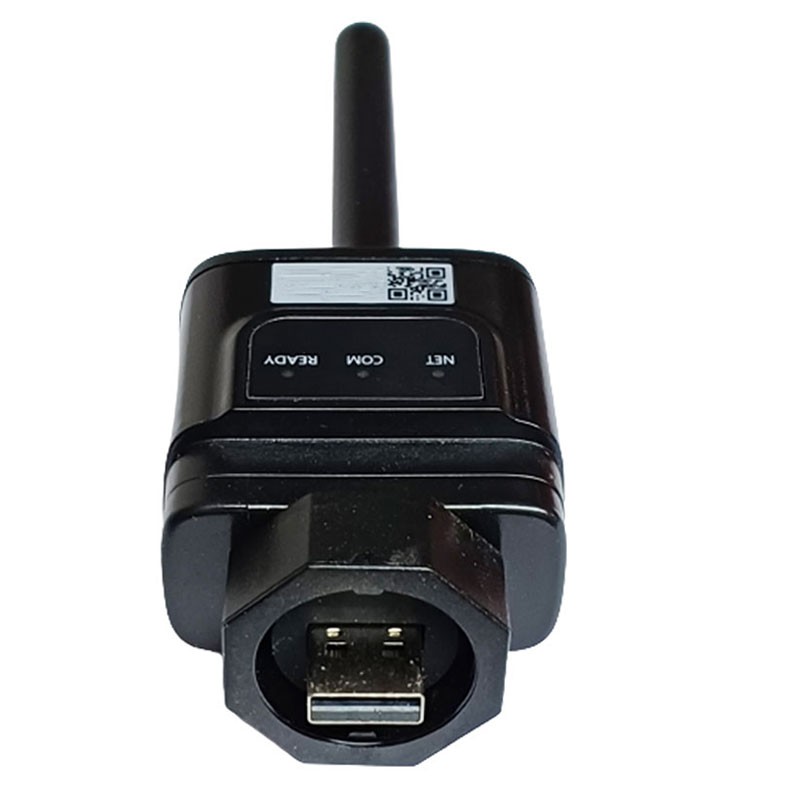

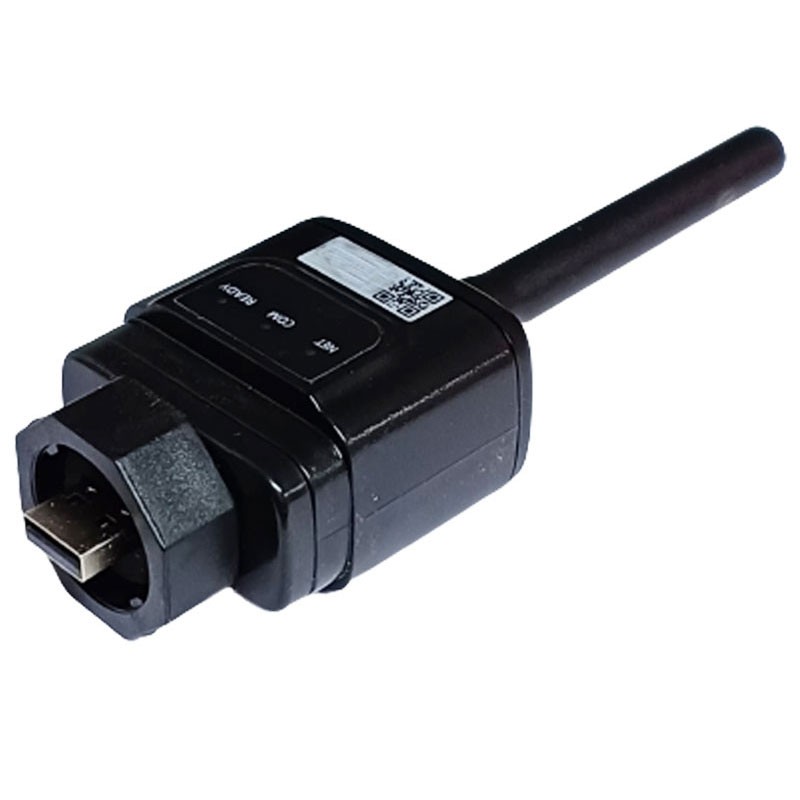

Tarjeta WIFI Externa Azul Claro Zucchetti para Inverter ZCS ZS-WIFI-EXT

Zucchetti Azure Placa WIFI externa para inversor modelo ZCS, para poder supervisar su instalación en una de las plataformas AzzurroZCS.

Los inversores AzzurroZCS tienen la posibilidad de ser monitorizados a través de una tarjeta wifi conectada a una red wifi en el lugar de instalación.

En función del modelo adquirido, esta tarjeta puede estar ya presente a bordo del inversor o instalarse posteriormente, ya que todos los inversores AzzurroZCS están predispuestos para la monitorización. En el primer caso, sólo será necesario configurar la tarjeta wifi conectándola a una red inalámbrica adecuada, como se describe a continuación; si hay que instalar la tarjeta wifi, será necesario que un instalador o un técnico cualificado la instale correctamente.

También es necesario comprobar la compatibilidad de un inversor AzzurroZCS con el modelo de tarjeta wifi correcto, según se informa:

• Inversor Azzurro ZCS 3-6K TLM LITE
• Inversor Azzurro ZCS 4,4-12K TL-X
• Inversor Azul Claro ZCS 10-20K TL
• Inversor Azul Claro ZCS 20-33K TL-G2
• Inversor Azul Claro ZCS 30-40K TL
• Inversor Azul Claro ZCS 50-70K TL
• Inversor Azul Claro ZCS Hybrid HYD 3-6K - ES
