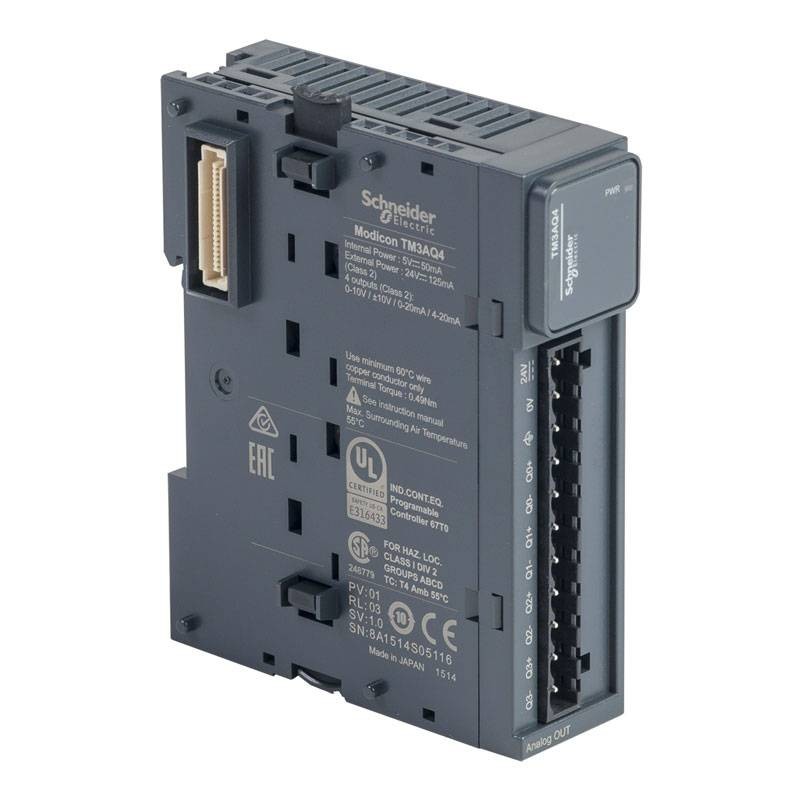

Módulo de salida analógica Schneider TM3 -10 - +10V IP20 TM3AQ4
SNR TM3AQ4
3606480648984
Módulo de salida analógica Schneider TM3 con las siguientes características:
- Número de salidas analógicas: 4
- Resolución de la entrada analógica: 12 bits - 11 bits + signo
- Resolución de la salida analógica: 11 bits + signo - 12 bits
- Tipo de carga: Resistiva
- Impedancia de carga óhmica: 1 kohmio de tensión - 300 ohmios de corriente
- Tiempo de estabilización: 1 ms
- Tiempo de conversión 1 ms + 1 ms por canal + 1 tiempo de ciclo del controlador
- Tensión nominal de alimentación: 24 V DC
- Límites de la tensión de alimentación: 20,4...28,8 V
- Tipo de cable: Cable trenzado apantallado <30 m por salida de circuito
- Intensidad del campo magnético: 30 A/m según EN/IEC 61000-4-8
- Resistencia a transitorios rápidos: 1 kV según EN/IEC 61000-4-4 (I/O)
Módulo de salida analógica Schneider TM3 -10 - +10V IP20 TM3AQ4
245,04 €
IVA incluido
245,04 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
out-of-stock
De llegada
También se puede pagar sin intereses en 3 cuotas de:
81,68€
El producto forma parte de la gama Modicon TM3 de módulos de E/S de expansión para los Modicon M221, M241, M251 y M262.
El módulo de salida analógica proporciona 4 salidas con señal de 11 bits + y resolución de 12 bits. Se trata de un módulo de salida con una tensión de alimentación nominal de 24V DC y un consumo de corriente de 125 mA a 24V DC a través de una fuente de alimentación externa a plena carga. El producto puede controlar variadores de velocidad o cualquier dispositivo con entrada de corriente o tensión.
Dispone de aislamiento entre la salida y la fuente de alimentación a 1500V AC, la salida y la lógica interna a 500V AC. Para la conexión eléctrica dispone de un terminal de tornillo extraíble con ajuste de paso de 5,08 mm para la salida y la alimentación. El producto tiene una clasificación IP20. Dimensiones: 23,6 mm (ancho) x 70 mm (fondo) x 90 mm (alto). Peso: 0,115 kg. El producto tiene la certificación CE. Cumple con las normas EN/IEC 61131-2 y EN/IEC 61010-2-201.
El módulo es compatible con los controladores lógicos Modicon M262, Modicon M241, Modicon M251 y Modicon M221. Admite rieles de sombrero tipo TH35-15 y rieles de sombrero tipo TH35-7.5 de acuerdo con la norma IEC 60715 y montaje en placa o panel con kit de montaje. Los módulos de expansión Modicon TM3 están diseñados con un sencillo mecanismo de montaje a presión.
Cuando los módulos Modicon TM3 se montan con controladores lógicos, se utiliza un conector de bus de extensión para distribuir los datos y la energía. Aumente el rendimiento de sus controladores con el sistema de E/S Modicon TM3, especialmente diseñado para los controladores lógicos Modicon M221, M241 y M251.
Características:
- Error de precisión absoluta: +/-1% del fondo de escala - +/-0,2% del fondo de escala a 25 °C
- Deriva de temperatura: +/-0,01%FS/°C
- Precisión de repetición: +/- 0,4 %FS
- No linealidad: +/- 0,2 %FS
- Ondulación de salida: 20 mV
- Charla cruzada: <= 1 LSB
- Señalización local: 1 LED (verde)PWR
- Conexión eléctrica: 11 bornes de tornillo extraíbles de 2,5 mm² con ajuste de paso de 5,08 mm para la salida y la alimentación
- Aislamiento: Entre la salida y la alimentación a 1500 V "AC" - Entre la salida y la lógica interna a 500 V "AC
- Inmunidad a las microinterrupciones: 10 ms
- Temperatura ambiente de funcionamiento: -1055 °C instalación horizontal; -1035 °C instalación vertical
- Temperatura de almacenamiento: -2570 °C
- Humedad relativa: 1095 %, sin condensación (funcionamiento) - 1095 %, sin condensación (almacenamiento)
- Grado de protección IP: IP20
- Grado de contaminación: 2
- Dimensiones: altura 90 mm - anchura 23,6 mm - profundidad 70 mm
- Peso: 115 gramos
No hay reseñas
Ficha técnica
- Tipo de: Módulos de salida analógica
