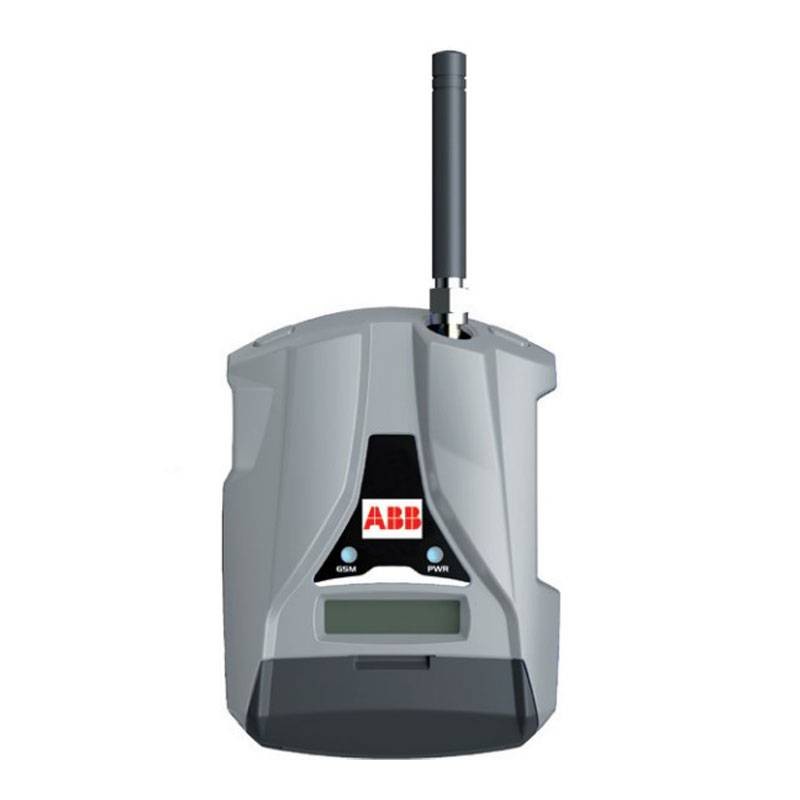

Unidad de módem Abb GSM para sistemas de protección de interfaz SPI SD-GSM 0-16/A72
ABB SD-GSM 0-16/A72
Unidad de módem Abb GSM para sistemas de protección de interfaz SPI con las siguientes características:
- Módulo GSM para control remoto conforme a CEI 0-16
- Pantalla LCD de 128 x 32 puntos
- Batería LiPo recargable, autonomía hasta: 8 horas
- 4 entradas digitales disponibles en el bloque de terminales interno
- 2 salidas de relé digitales
- 1 antena GSM de doble banda con cable de 3,2 metros
- Botón de encendido/apagado y botón de desplazamiento de la pantalla
- Pantalla LED: alimentación / estado del dispositivo, estado GSM
- Ranura SIM (tarjeta SIM de 15 x 25 mm)
- Entrada mini USB para recargar la batería interna y configurar el módulo
- Ranura para tarjeta micro SD
Volumen de suministro: fuente de alimentación para conexión a terminales, soporte, 2 tornillos, 2 tacos, antena GSM de doble banda con cable de 3,2 m, manual de instalación y cable USB.
Unidad de módem Abb GSM para sistemas de protección de interfaz SPI SD-GSM 0-16/A72
690,28 €
IVA incluido
690,28 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 5
También se puede pagar sin intereses en 3 cuotas de:
230,09€
Entradas digitales:
- Número: 4
- Tipo: PNP
- Umbral OFF: 0 - 2 V DC, I < 1 mA
- Umbral ON: 12 - 24 V DC, I > 3 mA
Salidas digitales:
- Número: 2
- Tipo: relé 3 A máx. (en común) - 240 V SPST
Características:
- Salida de tensión +12 V - 50 mA (máx.)
- USB: 2.0 mini B, para configuración y carga de la batería
- Pantalla LCD 128 x 32 puntos
- Área visible 39 mm x 8,6 mm
- Micro SD: tipo Push-push
- Para tarjeta SD y tarjeta SD HC
- Memoria SD CARD: máx. 32 Gb
- SIM Tipo push-push
- Características GSM cuatribanda (850 / 900 / 1800 / 1900 MHz)
- Tensión: 5-15 V/500 mA
- Consumo de energía Máx. 3,5 W
- Batería interna: polímero de litio 3,7 V - 1000 mAh, recargable
- Temperatura -10 +55 °C
- Humedad 30 90% a 40 °C sin condensación
- Temperatura de almacenamiento -20 +85 °C
- Grado de protección IP20
- Conexiones: terminales de pinza elástica, paso de 3,5 mm, mini USB, SMA para antena GSM
- Dimensiones L: 80 mm; H: 108 mm; A: 32 mm
- Carcasa Policarbonato/ABS
Normas de instalación: El módulo está diseñado para ser montado en un carril omega IEC EN 60715, ya sea verticalmente o directamente en la pared. Para un funcionamiento y una durabilidad óptimos, asegúrese de que haya una ventilación adecuada. Evite montar el módulo encima de equipos que generen calor.
Instalación en carril omega:
- Inserte los tres ganchos del soporte omega-raíl en los tres orificios correspondientes de la parte posterior de la carcasa.
- Ahora engancha el soporte en el raíl en forma de omega para fijar el módulo. Como alternativa, el soporte está provisto de dos orificios que permiten fijar el SD-GSM 0-16/A72 a la pared mediante dos tornillos.
Inserción de la antena: Atención: Antes de encender el módulo, atornille la antena suministrada en la toma SMA situada en la parte superior del módulo.
Botón de encendido/apagado y botón de desplazamiento de la pantalla: El SD-GSM 0-16/A72 está equipado con el botón PWR, situado en la parte superior izquierda. Pulsar este botón permite encender y apagar el módulo. Para apagarlo, mantenga pulsado el botón PWR durante unos segundos. Además, el SD-GSM 0-16/A72 está equipado con el botón SCR, situado en la parte superior derecha. Al pulsar este botón, los parámetros se desplazan por la pantalla.
Puerto USB y fuente de alimentación ANTENNA: El SD-GSM 0-16/A72 dispone de un conector mini-USB en el lateral izquierdo de la carcasa, que puede utilizarse para configurar el SD-GSM 0-16/A72, realizar actualizaciones de firmware y recargar la batería interna desde un PC. Como alternativa, puede recargar la batería interna del SD-GSM 0-16/A72 con una fuente de alimentación conectada a la entrada USB o con la fuente de alimentación suministrada conectada a los terminales + y - (GND).
Observaciones sobre el funcionamiento del SD-GSM 0-16/A72: Apagado automático. Si la pantalla del SD-GSM 0-16/A72 indica "LOW BATT", la batería interna está baja: 60 segundos después de esta indicación, el SD-GSM 0-16/A72 se apagará automáticamente. Para restablecer la carga de la batería a un valor adecuado, alimente el SDGSM 0-16/A72 con uno de los cables recomendados en este manual.
Alimentación mediante uncable USB: La alimentación del SD-GSM 0-16/A72 mediante el puerto USB no es adecuada para instalaciones fijas, o instalaciones en las que se utilicen relés y/o entradas digitales. En tal caso, alimente el SD-GSM 0-16/A72 con la fuente de alimentación de 12 V CC (suministrada).
Bloque de terminales: El SD-GSM 0-16/A72 tiene un bloque de terminales en el interior de la caja. Para utilizar los terminales, levante y retire la tapa situada en la parte inferior del SD-GSM 0-16/A72. En la figura de al lado, se ha retirado el tapón.
IMPORTANTE: No se permite el cableado móvil de entrada y salida de cables de los terminales. Para disponer los cables que salen de los bornes de forma ordenada y segura, utilice los pasamuros situados en la parte trasera de la caja. Una vez finalizado el cableado, vuelva a colocar la tapa en el SD-GSM 0-16/A72 para proteger los cables de cualquier contacto accidental.
El SD-GSM 0-16/A72 dispone de una entrada para tarjeta SIM situada en el lado derecho de la caja. Para insertar la tarjeta SIM en el conector correspondiente, asegúrese de que está orientada con los contactos metálicos hacia la izquierda. El SD-GSM 0-16/A72 dispone de una entrada de tarjeta SD que puede utilizarse para actualizar el firmware del SD-GSM 0-16/A72. La entrada de la tarjeta micro SD se encuentra en el lado derecho de la carcasa. Para insertar la tarjeta SD en el conector correspondiente, asegúrese de que está orientada con los contactos metálicos hacia la izquierda.
El SD-GSM 0-16/A72 dispone de entradas digitales, salidas digitales de relé y una salida de +12 V en los bornes. El bloque de terminales está dentro de la caja y se puede utilizar levantando la tapa de la parte inferior. Para conectar un cable en un borne, introduzca la parte pelada del cable directamente en el orificio, ejerciendo suficiente presión (luego asegúrese de que queda bien sujeto).
Para cables finos, utilice un destornillador con punta ranurada:
- introduzca la punta del destornillador en la ranura diagonal del botón terminal
- presione el destornillador hacia abajo
- mientras sujeta el botón de sujeción con el destornillador, introduzca el cable en el orificio
- suelte el destornillador
- Para retirar un cable, presione el destornillador hacia abajo en la ranura diagonal mientras retira el cable
