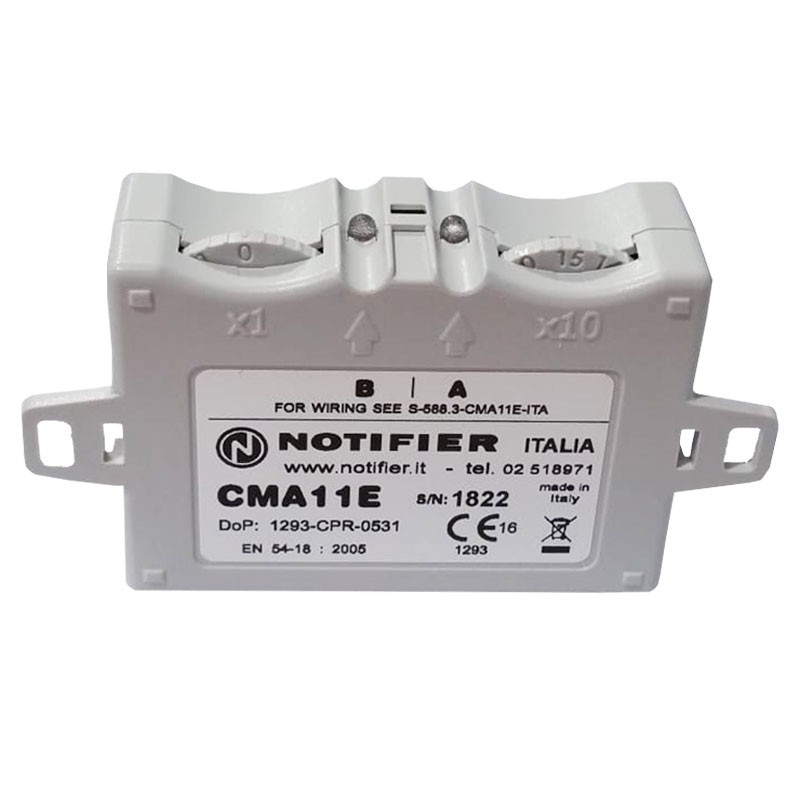

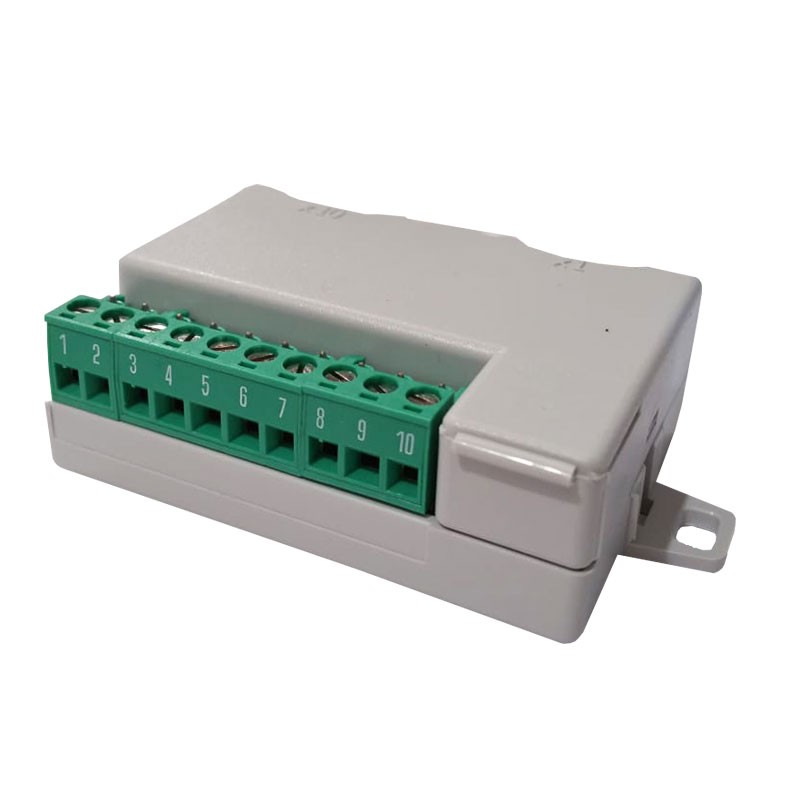

Módulo de Interfaz de Notificador 1 Entrada 1 Salida CMA11E
NOT CMA11E
Módulo de interfaz del notificador, con las siguientes características:
- Tensión de funcionamiento: 15÷32 VDC (desde el bucle)
- Consumo de corriente de reposo (sin comunicación): 500µA
- Consumo de corriente (Comunicación con LED intermitente): 700µA
- Contactos de relé: 1 A @ 30 Vdc con carga resistiva
- Sección máxima del cable: 1,5 mm2
- Humedad: 10÷93% (sin condensación)
- Temperatura de funcionamiento: -10°C/ +55°C
- Peso: 58 gramos
- Módulo con 1 entrada y 1 salida en miniatura
Módulo de Interfaz de Notificador 1 Entrada 1 Salida CMA11E
63,52 €
IVA incluido
63,52 €
IVA incluido
IVA incluido
-20€
EXTRA
Añadir el código de descuento en la página de pago
Promoción válida por un tiempo limitado
Artículos disponibles: 253
La entrada se controla en una línea supervisada. La salida puede ser controlada o con contacto de conmutación sin potencial. La elección del tipo de salida se obtiene mediante la selección de dos dip-switches. Compatible con los paneles de control CLIP y Advanced. El módulo, utilizando dos direcciones consecutivas, se direcciona mediante interruptores giratorios numerados del 01 al 99. Está equipado con dos LED verdes y rojos que dan indicaciones sobre el estado del módulo. Certificado de RCP según la norma EN 54-18.
El módulo CMA11E está equipado con una entrada y una salida. Compatible con todos los paneles de control dirigidos por NOTIFIER con protocolos CLIP (1-99) y Advanced (1-159), el módulo está controlado por microprocesador. El estado del módulo se puede comprobar fácilmente a través de los 2 LEDs del dispositivo. El CMA11E ofrece un circuito de salida para señales ópticas/acústicas polarizadas o un relé con contactos libres de potencial, seleccionable mediante dip-switches. Caracterizado por sus reducidas dimensiones, el módulo está diseñado para ser alojado en cajas de empotrar del tipo B503.
APLICACIONES: Los módulos de entrada se utilizan para informar de señales técnicas o alarmas procedentes de sensores no direccionables Los módulos de salida pueden utilizarse para accionar dispositivos de señalización ópticos/acústicos no direccionables o, por ejemplo, para accionar electroimanes, persianas, etc., y también para restablecer la alimentación de los detectores de humo convencionales de 4 hilos. Pueden configurarse sobre el terreno para proporcionar un contacto sin potencial.
FUNCIONAMIENTO: Cada módulo CMA11E utiliza dos direcciones consecutivas en el bucle. Responde al sondeo periódico de la central y comunica a ésta el estado del aparato conectado y el de su salida. Dos LEDs bicolores indican el estado de la entrada y la salida. El módulo puede configurarse para funcionar en modo de supervisión o en modo de "contacto libre de potencial". Esta configuración se obtiene posicionando adecuadamente los Dip-Switches del módulo A la orden de la central, el módulo activa su relé interno, informando de su estado a la central. La dirección se puede programar antes o después de la instalación.
CARACTERÍSTICAS GENERALES:
- El direccionamiento del módulo se realiza mediante interruptores rotativos decimales (01-99 en CLIP y 01- 159 en ADV). El módulo CMA11E ocupa dos direcciones consecutivas, la primera de las cuales corresponde al módulo de entrada y la segunda al de salida.
- El módulo se alimenta directamente del bucle de 2 hilos de los paneles de control direccionables NOTIFIER
- Los dos LED de la placa indican tanto la comunicación con la unidad de control como el estado de las entradas y salidas
- Salida para el LED de repetición externo
- Alta inmunidad contra las interferencias electromagnéticas
Dos modos programables de la sección de salida
- CON = para señalizadores ópticos/acústicos polarizados
- FORC = contacto de relé sin potencial
La configuración CON requiere una fuente de alimentación independiente para los dispositivos de señalización óptica/acústica
