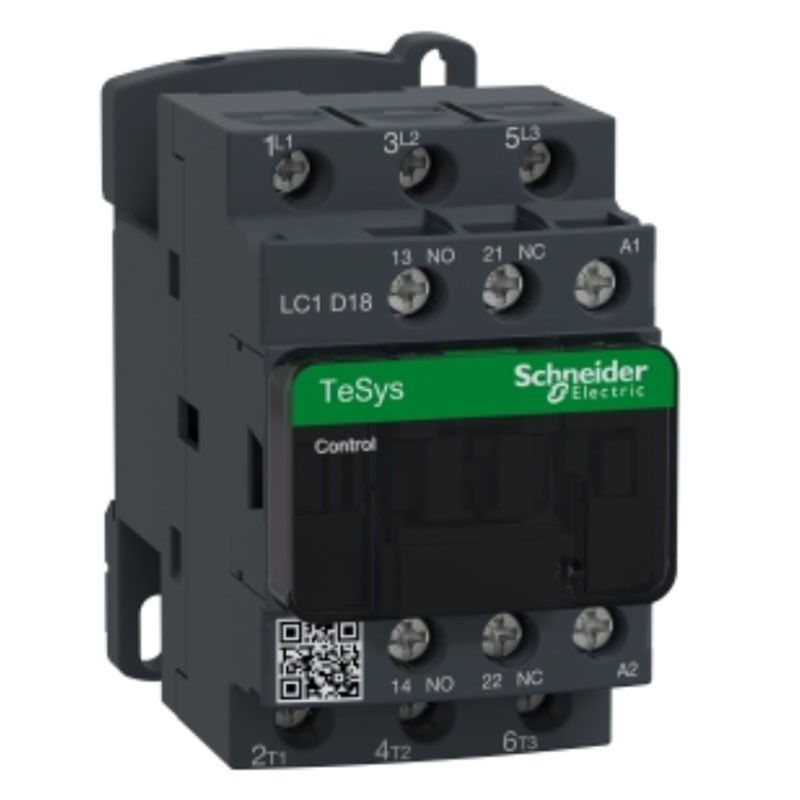

Autres caractéristiques :

• Impédance moyenne : 2,5 mOhm "50 Hz" - Ith 32A par circuit de puissance
• Temps de fonctionnement : 12...22 ms en fermeture, 4...19 ms en ouverture
• Durée de vie mécanique : 15 Mccycles
• Vitesse de fonctionnement maximale: 3600 cycles/h à <60 °C
• Technologie de la bobine : sans module de suppression intégré
• Dissipation thermique : 2...3 W à "50/60 Hz".
• Type de contact auxiliaire : connexion mécanique type 1 NO + 1 NC selon IEC 60947-5-1, contact miroir type 1 NC selon IEC 60947-4-1
• Fréquence de signalisation du circuit : 25...400 Hz
• Courant de commutation minimal : 5 mA par circuit de signalisation
• Tension de commutation minimale : 17 V par circuit de signalisation
• Temps de non-recouvrement : 1,5 ms à la désactivation entre le contact NF et le contact NO, 1,5 ms à l'activation entre le contact NF et le contact NO.
• Résistance d'isolement : > 10 MOhm pour le circuit de signalisation
• Indice IP : IP20 La face avant est conforme à la norme IEC 60529
• Etanchéité climatique : Conforme à IACS E10, conforme à IEC 60947-1 Annexe Q catégorie D
• Degré de protection : TH selon la norme IEC 60068-2-30
• Degré de pollution : 3
• Température ambiante de fonctionnement : -40/+60 °C, 60/+70 °C avec déclassement
• Température de stockage : -60/+80 °C
• Altitude de fonctionnement : 0...3000 m
• Résistance au feu : 850 °C selon la norme IEC 60695-2-1



Courant nominal de fonctionnement [Ie] :

• 18 A 60 °C) "AC" AC-3 pour circuit d'alimentation à <= 440V
• 32 A 60 °C) "AC" AC-1 pour circuit de puissance à <= 440V
• 18 A 60 °C) AC-3e "AC" pour circuit d'alimentation à <= 440V



Puissance du moteur [kW] :

• 4 kW à 220...230 V "AC" "50/60 Hz" (AC-3)
• 7,5 kW @ 380...400V "AC" "50/60 Hz" (AC-3)
• 9 kW à 415 à 440 V CA 50/60 Hz (AC-3)
• 10 kW à 500 V "AC" "50/60 Hz" (AC-3)
• 10 kW à 660 à 690 V CA 50/60 Hz (AC-3)
• 4 kW à 400 V 'AC' '50/60 Hz' (AC-4)
• 4 kW à 220 à 230 V AC '50/60 Hz' (AC-3e)
• 7,5 kW à 380 à 400 V CA '50/60 Hz' (AC-3e)
• 9 kW @ 415 à 440 V 'AC' '50/60 Hz' (AC-3e)
• 10 kW à 500 V "AC" "50/60 Hz" (AC-3e) 10 kW à 660...690 V "AC" "50/60 Hz" (AC-3e)



Puissance du moteur HP (UL / CSA) :

• 1 hp à 115 V pour 1 moteur phase "AC" "50/60 Hz" (AC-3e)
• 3 hp à 230/240 V pour les moteurs "AC" 1 phase "50/60 Hz".
• 5 hp à 200/208 V pour les moteurs AC triphasés "50/60 Hz".
• 5 hp à 230/240 V pour les moteurs AC triphasés "50/60 Hz".
• 10 cv à 460/480 V pour les moteurs AC triphasés "50/60 Hz".
• 15 hp à 575/600 V pour les moteurs AC triphasés "50/60 Hz".



Capacité de fermeture nominale Irms :

• 140 A "AC" pour circuit de signalisation conforme à la norme IEC 60947-5-1
• 250 A DC pour le circuit de signalisation selon IEC 60947-5-1
• 300 A à 440 V pour un circuit électrique conforme à la norme IEC 60947



Courant nominal de courte durée [Icw] :

• 145 A à <40 °C - 10 s pour le circuit de puissance
• 240 A à <40 °C - 1 s pour le circuit de puissance
• 40 A à <40 °C - 10 min pour le circuit de puissance
• 84 A à <40 °C - 1 min pour le circuit de puissance
• 100 A - 1 s par circuit de signalisation
• 120 A - 500 ms par circuit de signalisation
• 140 A - 100 ms par circuit de signalisation



Calibre du fusible associé

• 10 A gG pour le circuit de signalisation selon la norme IEC 60947-5-1
• 50 A gG à <= 690 V coordination Type 1 pour circuit de puissance
• 35 A gG à <= 690 V Coordination de type 2 pour circuit de puissance



Tension nominale d'isolement [Ui]

• 690 V conforme à la norme IEC 60947-4-1 Circuit d'alimentation :
• 600 V certifié CSA Circuit d'alimentation :
• 600 V certifié UL Circuit d'alimentation :
• 690 V conforme à la norme IEC 60947-1 Circuit de signalisation :
• 600 V certifié CSA Circuit de signalisation :
• Circuit de signalisation certifié UL 600 V :



Durabilité électrique :

• 1.65 Mcicli 18 A AC-3 à Ue <= 440V
• 1 Mcicli 32 A AC-1 à Ue <= 440 V
• 1,65 Mcicli 18 A AC-3e à Ue <= 440V



Puissance dissipée par pôle

• 2,5 W AC-1
• 0,8 W AC-3
• 0,8 W AC-3e



Connexions - bornes

• Circuit de commande : bornes à vis 1 câble 1...4 mm² flexible sans terminaison de câble
• Circuit de commande : bornes à vis 2 câbles 1...4 mm²flexibles sans terminaison de câble
• Circuit de commande : bornes à vis 1 câble 1...4 mm² flexible avec terminaison de câble
• Circuit de commande : bornes à vis 2 fils 1...2.5 mm² flexible avec terminaison de câble
• Circuit de commande : bornes à vis 1 câble 1...4 mm² massif sans terminaison de câble
• Circuit de commande : bornes à vis 2 câbles 1...4 mm² massif sans terminaison de câble
• Circuit de puissance : bornes à vis 1 câble 1.5...6 mm² flexible sans terminaison de câble
• Circuit de puissance : bornes à vis 2 fils 1.5...6 mm²flexibles sans terminaison de câble
• Circuit d'alimentation : bornes à vis 1 câble 1...6 mm² flexible avec terminaison de câble
• Circuit d'alimentation : bornes à vis 2 fils 1...4 mm² flexible avec terminaison de câble
• Circuit de puissance : bornes à vis 1 câble 1.5...6 mm² solide sans terminaison de câble
• Circuit de puissance : bornes à vis 2 fils 1.5...6 mm² solide sans terminaison de câble



Couple de serrage :

• Circuit de puissance : 1.7 Nm - sur les bornes à vis - avec un tournevis plat Ø 6 mm
• Circuit d'alimentation : 1,7 Nm - sur les bornes à vis - avec un tournevis Philips n° 2
• Circuit de commande : 1,7 Nm - sur les bornes à vis - avec un tournevis plat de Ø 6 mm
• Circuit de commande : 1,7 Nm - sur les bornes à vis - avec un tournevis Philips n° 2
• Circuit de commande : 1.7 Nm - sur les bornes à vis - avec un tournevis pozidriv No 2
• Circuit d'alimentation : 2.5 Nm - sur les bornes à vis - avec un tournevis pozidriv No 2



Niveau de fiabilité de la sécurité

• B10d = 1369863 cycles Contacteur avec charge nominale selon EN/ISO 13849-1
• B10d = 20000000 cycles Contacteur avec charge mécanique selon EN/ISO 13849-1



Limites de tension du circuit de commande

• 0,3...0,6 Uc -40...70 °C Mise hors tension "AC" 50/60 Hz
• 0,8...1,1 Uc -40...60 °C fonctionnement "AC" 50 Hz
• 0,85...1,1 Uc -40...60 °C fonctionnement "AC" 60 Hz
• 1...1.1 Uc 60...70 °C fonctionnement "AC" 50/60 Hz



Puissance d'enclenchement en VA

• 70 VA 60 Hz 0,75 20 °C)
• 70 VA "50 Hz" 0,75 20 °C)




Consommation de puissance de maintien VA

• 7,5 VA 60 Hz 0,3 20 °C)
• 7 VA "50 Hz" 0,3 20 °C)



Robustesse mécanique :

• Contacteur ouvert aux vibrations : 2 Gn, 5...300 Hz
• Vibration du contacteur fermé : 4 Gn, 5...300 Hz
• Choc à l'ouverture du contacteur : 10 Gn pendant 11 ms
• Chocs du contacteur fermé : 15 Gn pendant 11 ms



Dimensions et poids

• hauteur 77 mm
• Largeur 45 mm
• profondeur 86 mm
• Poids 0,33 kg
