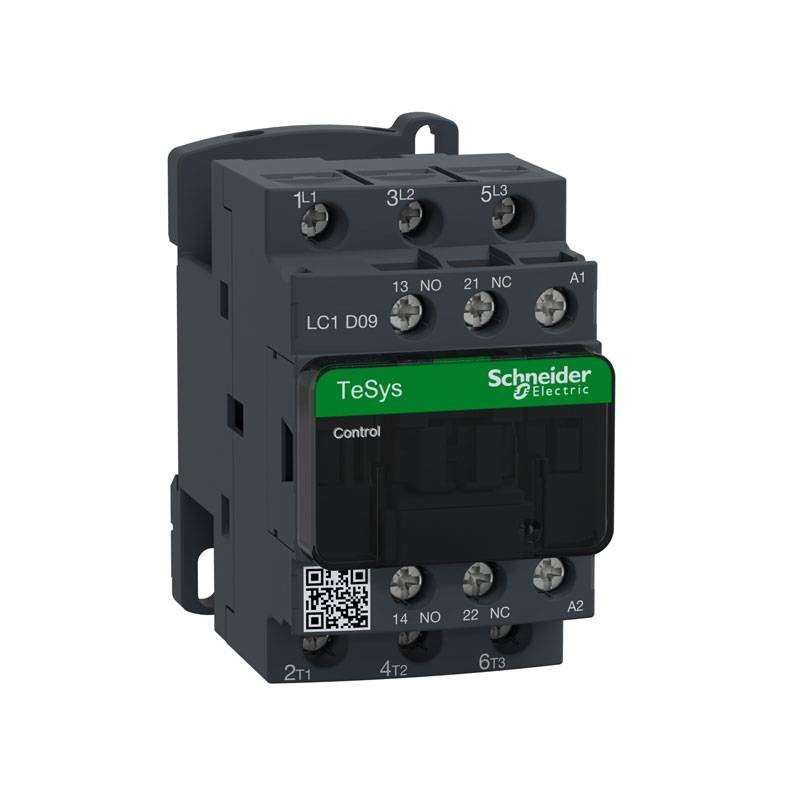

Contacteur Schneider TeSys LC1D 3P 9A AC3 110 V AC LC1D09F7
SNR LC1D09F7
3389110348798
Contacteur Schneider TeSys LC1D avec les caractéristiques suivantes :
- Nombre de pôles : 3
- Tension nominale de fonctionnement
- Ue : <= 690 V "AC" 25...400 Hz Circuit de puissance - <= 300 V DC Circuit de puissance
- Courant nominal de fonctionnement
- Ie : 9 A 60 °C) "AC" AC-3 pour circuit de puissance à <= 440 V - 25 A 60 °C) "AC" AC-1 pour circuit de puissance à <= 440 V - 9 A 60 °C) "AC" AC-3e pour circuit de puissance à <= 440 V
- Composition des pôles de contact : 3 NO
- Compatibilité des contacts : M4
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Tension nominale de résistance aux chocs : 6 kV selon IEC 60947
Contacteur Schneider TeSys LC1D 3P 9A AC3 110 V AC LC1D09F7
34,82 €
TTC
34,82 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 36
: 1
Payable également en 4 fois sans intérêt de:
8,71€
Souvent achetés ensemble
LC1D09BD est un contacteur TeSys D compact à 3 pôles de Schneider Electric pour les applications moteur. D'une puissance nominale de 9 A AC-3 4 kW sous 400 V, il comprend une bobine de 24 V DC et des contacts auxiliaires 1NO+1NC. Peut être utilisé dans les applications de sécurité grâce au contact miroir certifié NC. Compact, monté sur rail DIN, il garantit une fiabilité et une durabilité élevées. Disponible dans le monde entier, il est certifié selon différentes normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à Green Premium (RoHS/REACH).
Avantages :
- Produit compact, de 45 mm de large, pour le montage sur rail DIN et sur panneau.
- Séparation des circuits de puissance et de commande, accès frontal aisé aux connexions des bobines et des contacts auxiliaires.
- Equipé d'une bobine 24 V DC pour une intégration facile dans tous les systèmes de contrôle.
- Comprend 2 contacts auxiliaires intégrés 1NO+1NC.
- Haute endurance électrique, garantie pour 2 millions de cycles à 9 A AC-3 440 V
Tension nominale de fonctionnement
- <= 690 V "AC" 25...400 Hz Circuit de puissance
- <= 300 V DC Circuit d'alimentation
Courant nominal de fonctionnement
- 9 A 60 °C) "AC" AC-3 pour circuit de puissance à <= 440 V
- 25 A 60 °C) AC-1 "AC" pour circuit de puissance à <= 440 V
- 9 A 60 °C) AC-3e "AC" pour circuit de puissance à <= 440 V
Puissance du moteur :
- 2,2 kW à 220...230 V "AC" "50/60 Hz" (AC-3)
- 4 kW à 380...400 V 'AC' '50/60 Hz' (AC-3)
- 4 kW à 415...440 V 'AC' '50/60 Hz' (AC-3)
- 5,5 kW à 500 V 'AC' '50/60 Hz' (AC-3)
- 5,5 kW à 660...690 V 'AC' '50/60 Hz' (AC-3)
- 2,2 kW à 400 V 'AC' '50/60 Hz' (AC-4)
- 2,2 kW à 220...230 V 'AC' '50/60 Hz' (AC-3e)
- 4 kW à 380...400 V 'AC' '50/60 Hz' (AC-3e)
- 4 kW à 415...440 V "AC" "50/60 Hz" (AC-3e)
- 5,5 kW à 500 V 'AC' '50/60 Hz' (AC-3e)
- 5,5 kW à 660...690 V 'AC' '50/60 Hz' (AC-3e)
Puissance du moteur en hp
- 1 hp à 230/240 V pour 1 phase moteur" AC" "50/60 Hz"
- 2 cv à 200/208 V pour 3 phases moteur" AC" "50/60 Hz"
- 2 hp à 230/240 V pour les moteurs triphasés" AC" "50/60 Hz"
- 5 hp @ 460/480 V pour les moteurs triphasés" AC" "50/60 Hz"
- 7,5 hp @ 575/600 V pour les moteurs triphasés" AC" "50/60 Hz"
- 0,33 hp à 115 V pour les moteurs monophasés" AC" "50/60 Hz"
Courant thermique conventionnel à l'air libre
- 25 A à <60 °C par circuit de puissance
- 10 A à <60 °C pour le circuit de signalisation
Puissance nominale de fermeture
- 250 A à 440 V pour le circuit de puissance selon IEC 60947
- 140 A AC pour le circuit de signalisation selon IEC 60947-5-1
- 250 A DC par circuit de signalisation selon IEC 60947-5-1
Courant nominal de courte durée
- 105 A à <40 °C - 10 s pour le circuit de puissance
- 210 A à <40 °C - 1 s pour le circuit de puissance
- 30 A à <40 °C - 10 min pour le circuit d'alimentation
- 61 A à <40 °C - 1 min pour le circuit de puissance
- 100 A - 1 s par circuit de signalisation
- 120 A - 500 ms par circuit de signalisation
- 140 A - 100 ms par circuit de signalisation
Jauge à fusibles associée
- 10 A gG pour le circuit de signalisation selon la norme IEC 60947-5-1
- 25 A gG à <= 690 V coordination Type 1 pour circuit de puissance
- 20 A gG à <= 690 V coordination Type 2 pour circuit de puissance
Puissance dissipée par pôle
- 1,56 W AC-1
- 0,2 W AC-3
- 0,2 W AC-3e
Tension d'isolation nominale
- 690 V selon IEC 60947-4-1 Circuit d'alimentation
- 600 V certifié CSA Circuit d'alimentation
- 600 V certifié UL Circuit d'alimentation
- 690 V selon IEC 60947-1 circuit de signalisation
- Circuit de signalisation certifié CSA 600 V
- Circuit de signalisation certifié UL 600 V
Dimensions et poids
- Hauteur : 77 mm
- Largeur : 45 mm
- Profondeur : 86 mm
- Poids : 320 grammes
Il n y ' a pas des avis
Fiche technique
- Typologie : Contacteurs
