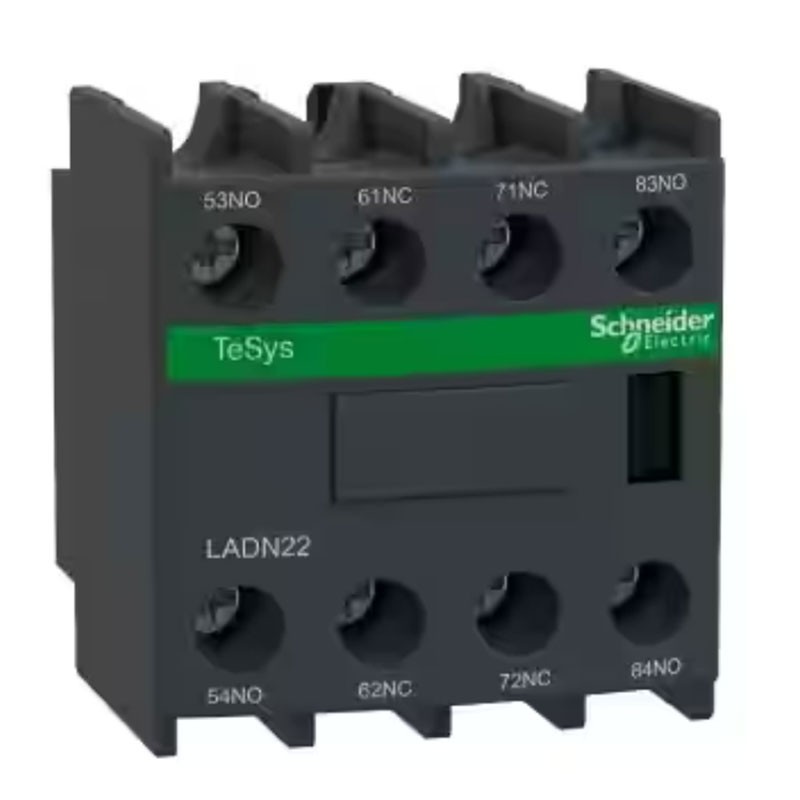

Bloc de contact auxiliaire Telemecanique frontal 2NO+2NC LADN22
SNR LADN22
3389110384031
Bloc de contacts auxiliaires Schneider Telemecanique, avec les caractéristiques suivantes :
- Position de montage : face avant
- Composition des pôles de contact : 2 NO + 2 NC
- Fonctionnement des contacts : instantané
- Tension nominale de fonctionnement [Ue] : 690 V "AC" 25...400 Hz
- Tension nominale d'isolement [Ui] : 690V selon IEC 60947-5-1, 600V selon UL, 600V selon CSA
- Courant thermique conventionnel d'ouverture [Ith] : 10A à <60 °C
- Capacité de fermeture nominale Irms : 140A 'AC' selon IEC 60947-5-1, 250A DC selon IEC 60947-5-1
- Courant nominal temporaire admissible : 100A à <60 °C 1 s, 120A à <60 °C 500 ms, 140A à <60 °C 100 ms
- Type de protection : fusible gG 10 A
- Endurance mécanique : 30 Mcicles
Bloc de contact auxiliaire Telemecanique frontal 2NO+2NC LADN22
16,93 €
TTC
16,93 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 105
: 1
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
Le LADN22 est un bloc de contact auxiliaire supplémentaire de Schneider Electric pour les contacteurs TeSys D et TeSys F. Bloc monté en façade, il comporte 2NO+2NC contacts momentanés jusqu'à 10 A 690 V AC. Peut être utilisé dans les applications de sécurité grâce aux contacts miroir NC certifiés. Le montage frontal facile par clip, assure une fiabilité et une durabilité élevées. Disponible dans le monde entier, il est certifié selon différentes normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à Green Premium (RoHS/REACH).
Avantages :
- Bloc supplémentaire avec contacts auxiliaires 2NO+2NC à connexion mécanique, avec fonctionnement instantané.
- Convient pour la commande de systèmes de sécurité grâce à ses contacts miroir NC certifiés
- Grande durabilité électrique : plusieurs millions de cycles de fonctionnement en AC-14/AC-15/DC-13 selon les conditions.
- Montage frontal par clipsage sur tous les contacteurs TeSys D et TeSys F
- Performance du produit respectueuse de l'environnement
Connexions - bornes
- Bornes à vis 1 câble 1...4 mm² flexible avec terminaison de câble
- Bornes à vis 1 câble 1...4 mm² flexible sans terminaison de câble
- Bornes à vis 2 câbles de 1...2.5 mm² flexibles avec manchon d'extrémité de câble
- Bornes à vis 2 câbles 1...4 mm² flexibles sans terminaison de câble
- Bornes à vis 1 câble 1...4 mm² rigide sans terminaison de câble
- Bornes à vis 2 câbles 1...4 mm² rigide sans terminaison de câble
Couple de serrage
- 1.7 Nm - avec un tournevis plat Ø 6 mm
- 1.7 Nm - avec tournevis Philips No 2
- 1.7 Nm - avec tournevis pozidriv No 2
Autres caractéristiques techniques :
- Courant de commutation minimum : 5 mA
- Tension minimale de commutation : 17V
- Temps de non-chevauchement : 1,5 ms à la désactivation sans chevauchement entre les contacts NF et NO, 1,5 ms à l'activation sans chevauchement entre les contacts NF et NO.
- Résistance d'isolement : > 10 MOhm
- Caractéristiques environnementales : environnement normal
- Degré de protection : IP20 selon IEC 60529
- Indice de protection : TH selon IEC 60068
- Température de stockage : -60/+80 °C
- Température ambiante de fonctionnement : -5/+60 °C
- Altitude de fonctionnement : 3000 m
Dimensions et couleur :
- Couleur : gris foncé
- Hauteur 48 mm
- Largeur 44 mm
- Profondeur 42 mm
Il n y ' a pas des avis
Fiche technique
- Typologie : Contacts auxiliaires
