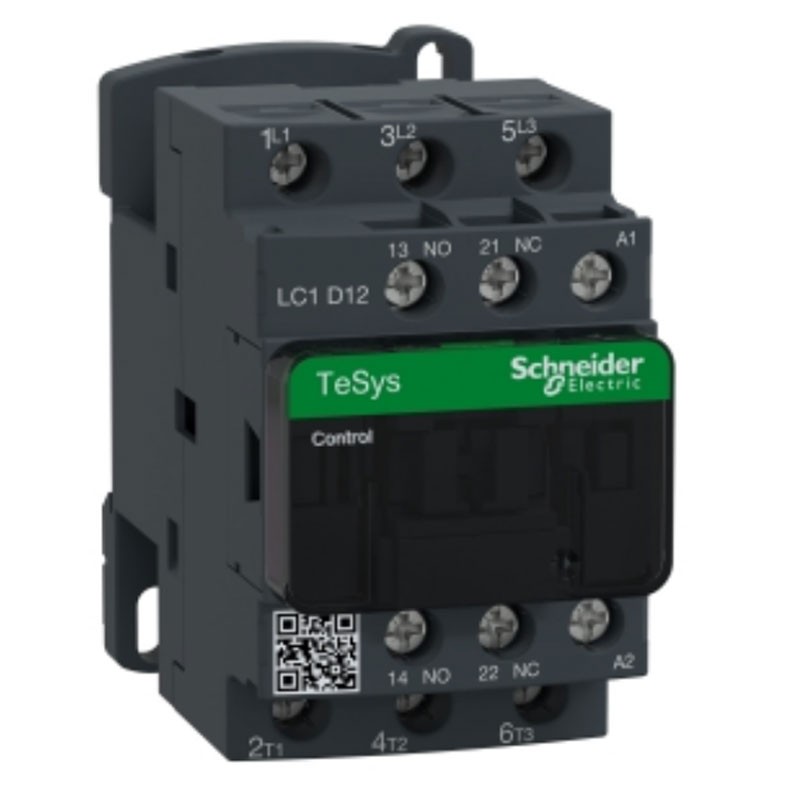

LC1D12B7 est un contacteur TeSys D 3 pôles de Schneider Electric pour les applications moteur jusqu'à 5,5 kW à 400V. Il comprend une bobine AC 24V 50/60 Hz et des contacts auxiliaires intégrés 1NO+1NC et peut être utilisé dans des applications de sécurité grâce à son contact miroir certifié NC. Compact, monté sur rail DIN, il garantit une fiabilité et une durabilité élevées. Disponible dans le monde entier, il est certifié selon différentes normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à Green Premium (RoHS/REACH).




Avantages :

• Produit compact, de 45 mm de large, pour montage sur rail DIN et sur panneau.
• Séparation des circuits de puissance et de commande, accès frontal aisé aux connexions de la bobine et des contacts auxiliaires.
• Equipé d'une bobine 24V AC qui peut être alimentée en 50 Hz ou 60 Hz.
• Équipé de 2 contacts auxiliaires intégrés 1NO+1NC
• Durabilité électrique élevée, garantie pour 2 millions de cycles à 9 A AC-3 440 V
• Performance du produit respectueuse de l'environnement




Puissance du moteur KW :

• 3 kW à 220...230 V 'AC' '50/60 Hz' (AC-3)
• 5,5 kW à 380...400 V 'AC' '50/60 Hz' (AC-3)
• 5,5 kW à 415...440 V 'AC' '50/60 Hz' (AC-3)
• 7,5 kW à 500 V 'AC' '50/60 Hz' (AC-3)
• 7,5 kW à 660...690 V 'AC' '50/60 Hz' (AC-3)
• 3,7 kW à 400 V 'AC' '50/60 Hz' (AC-4)
• 3 kW à 220...230 V 'AC' '50/60 Hz' (AC-3e)
• 5,5 kW à 380...400 V 'AC' '50/60 Hz' (AC-3e)
• 5,5 kW à 415...440 V 'AC' '50/60 Hz' (AC-3e)
• 7,5 kW à 500 V 'AC' '50/60 Hz' (AC-3e)
• 7,5 kW à 660...690 V 'AC' '50/60 Hz' (AC-3e)



Puissance du moteur en hp :

• 0,5 hp à 115 V pour les moteurs monophasés " AC " " 50/60 Hz ".
• 2 hp à 230/240 V pour les moteurs monophasés " AC " " 50/60 Hz
• 3 hp à 200/208 V pour les moteurs triphasés" AC" "50/60 Hz"
• 3 ch à 230/240 V pour les moteurs triphasés" AC" "50/60 Hz
• 7,5 cv @ 460/480 V pour moteurs triphasés" AC" "50/60 Hz"
• 10 ch à 575/600 V pour les moteurs triphasés " AC " " 50/60 Hz ".




Tension nominale d'isolement

• 690 V selon IEC 60947-4-1 Circuit de puissance :
• 600 V certifié CSA Circuit de puissance :
• 600 V certifié UL Circuit de puissance :
• 690 V selon IEC 60947-1 Circuit de signalisation :
• 600 V certifié CSA Circuit de signalisation :
• Circuit de signalisation : 600 V certifié UL :




Courant assigné de courte durée [Icw] :

• 105 A à <40 °C - 10 s pour le circuit de puissance
• 210 A à <40 °C - 1 s pour le circuit de puissance
• 30 A à <40 °C - 10 min pour le circuit de puissance
• 61 A à <40 °C - 1 min pour circuit de puissance
• 100 A - 1 s par circuit de signalisation
• 120 A - 500 ms par circuit de signalisation
• 140 A - 100 ms par circuit de signalisation




Limites de tension du circuit de commande

• 0,3...0,6 Uc -40...70 °C 'AC' hors tension 50/60 Hz
• 0,8...1,1 Uc -40...60 °C fonctionnement 'AC' 50 Hz
• 0.85...1.1 Uc -40...60 °C fonctionnement 'AC' 60 Hz
• 1...1.1 Uc 60...70 °C en fonctionnement "AC" 50/60 Hz



Connexions / Bornes

• Bornes à vis Circuit de puissance : 1 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
• Bornes à vis Circuit de puissance : 2 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
• Bornes à vis Circuit de puissance : 1 1...4 mm² - rigidité du câble : flexible avec extrémité du câble
• Bornes à vis Circuit de puissance : 2 1...2.5 mm² - rigidité du câble : flexible avec extrémité du câble
• Bornes à vis Circuit de puissance : 1 1...4 mm² - rigidité du câble : solide sans extrémité de câble
• Bornes à vis circuit de puissance : 2 1...4 mm² - rigidité du câble : solide sans extrémité de câble
• Bornes à vis du circuit de commande : 1 1...4 mm² - rigidité du câble : souple sans extrémité de câble
• Bornes à vis du circuit de commande : 2 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
• Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : flexible avec extrémité de câble
• Bornes à vis pour circuit de commande : 2 1...2.5 mm² - rigidité du câble : flexible avec extrémité de câble
• Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : solide sans extrémité de câble
• Bornes à vis du circuit de commande : 2 1...4 mm² - rigidité du câble : solide sans extrémité de câble




Couple de serrage :

• Circuit de puissance : 1.7 Nm - sur les bornes à vis - avec tournevis plat Ø 6 mm
• Circuit de puissance : 1.7 Nm - sur les bornes à vis - avec tournevis Philips No 2
• Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis plat Ø 6 mm
• Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis Philips No 2
• Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis pozidriv No 2
• Circuit de puissance : 1.7 Nm - sur bornes à vis - avec tournevis pozidriv No 2




Robustesse mécanique :

• Vibration du contacteur ouvert (2 Gn, 5...300 Hz)
• Vibrations contacteur fermé (4 Gn, 5...300 Hz)
• Chocs du contacteur ouvert (10 Gn pendant 11 ms)
• Chocs du contacteur fermé (15 Gn pour 11 ms)



Caractéristiques :

• Courant thermique conventionnel à l'air libre : 25 A à <60 °C pour circuit de puissance - 10 A à <60 °C pour circuit de signalisation
• Puissance nominale de fermeture Irms : 250 A à 440 V pour circuit de puissance conforme à la norme IEC 60947 - 140 A AC pour circuit de signalisation conforme à la norme IEC 60947-5-1 - 250 A DC pour circuit de signalisation conforme à la norme IEC 60947-5-1
• Pouvoir de coupure nominal : 250 A sous 440 V pour un circuit de puissance conforme à la norme CEI 60947.
• Pouvoir de coupure associé : 10 A gG pour circuit de signalisation conforme à la norme IEC 60947-5-1 - 40 A gG à <= 690 V coordination Type 1 pour circuit de puissance - 25 A gG à <= 690 V coordination Type 2 pour circuit de puissance
• Courant de commutation minimum : 5 mA par circuit de signalisation
• Tension minimale de commutation : 17 V par circuit de signalisation
• Temps de non-recouvrement : 1,5 ms à la désactivation entre le contact NF et le contact NO - 1,5 ms à l'activation entre le contact NF et le contact NO
• Puissance d'appel en VA : 70 VA 60 Hz 0 ,75 20 °C)- 70 VA "50 Hz" 0,75 20 °C)
• Puissance de maintien en VA : 7,5 VA 60 Hz 0,3 20 °C)- 7 VA "50 Hz" 0,3 20 °C)
• Résistance d'isolement : > 10 MOhm par circuit de signalisation
• Dimensions : hauteur 77 mm - largeur 45 mm - profondeur 86 mm
• Dissipation thermique : 2...3 W à 50/60 Hz
• Temps de fonctionnement : 12...22 ms en fermeture - 4...19 ms en ouverture
• Fréquence maximale de fonctionnement : 3600 cycles/h à <60 °C
• Poids : 325 grammes
