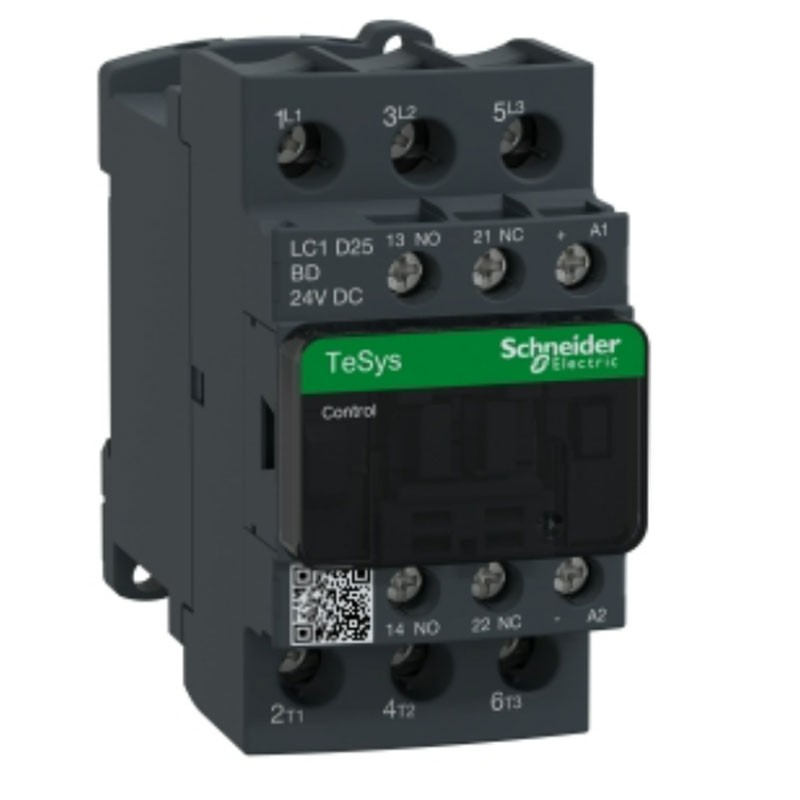

Contacteur Telemecanique TeSys D 25A 3P 24VCC LC1D25BD
Contacteur Telemecanique Schneider TeSys LC1D, avec les caractéristiques suivantes :
- Tension nominale de fonctionnement [Ue] : <= 690 V "AC" 25...400 Hz Circuit de puissance, <= 300 V DC Circuit de puissance
- Application du contacteur : Commande de moteur - Charge résistive
- Pôles : 3
- Tension du circuit de commande : 24V "AC" "50/60 Hz
- Code de compatibilité LC1D
- Composition du contact pôle 3 NO
- Compatibilité des contacts M4
- Couverture de protection : Avec
- Courant thermique conventionnel ouvert [Ith] : 10 A à <60 °C pour circuit de signalisation - 40 A à <60 °C pour circuit de puissance
- Pouvoir de coupure assigné : 450 A à 440 V pour circuit de puissance selon IEC 60947
- Impédance moyenne : 2 mOhm 50 Hz - Ith 40 A par circuit de puissance
- Catégorie de surtension : Acti9 VigiARC iC40
- Degré de pollution : 3
Contacteur Telemecanique TeSys D 25A 3P 24VCC LC1D25BD
Contacteur Telemecanique TeSys D 25A 3P 24VCC LC1D25BD
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Contacteur Telemecanique TeSys D 25A 3P 24VCC LC1D25BD
Payable également en 4 fois sans intérêt de:
29,46€
Souvent achetés ensemble
LC1D25BD est un contacteur TeSys D 3 pôles de Schneider Electric pour les applications moteur jusqu'à 11 kW sous 400V.
Il comprend une bobine 24 V DC et des contacts auxiliaires intégrés 1NO+1NC ; il peut être utilisé dans tous les systèmes de contrôle et les applications de sécurité grâce à son contact miroir certifié NC. Compact, monté sur rail DIN, il garantit une fiabilité et une durabilité élevées. Disponible dans le monde entier, il est certifié selon différentes normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à Green Premium (RoHS/REACH).
Avantages :
- Produit compact, 45 mm de large, pour un montage sur rail DIN et sur panneau.
- Séparation des circuits d'alimentation et de commande, accès frontal aisé aux connexions de la bobine et des contacts auxiliaires.
- Equipé d'une bobine 24 V DC pour une intégration facile dans tous les systèmes de contrôle.
- Equipé de 2 contacts auxiliaires intégrés 1NO+1NC
- Grande endurance électrique, garantie pour 2 millions de cycles à 25 A AC-3 440 V
- Performances du produit respectueuses de l'environnement
Courant nominal de fonctionnement [Ie]
- 25 A 60 °C) AC AC-3 pour circuit de puissance à <= 440 V
- 40 A 60 °C) AC AC-1 pour circuit d'alimentation à <= 440 V
- 25 A 60 °C) AC AC-3e pour circuit de puissance à <= 440 V
Puissance du moteur [kW] :
- 5,5 kW à 220...230 V CA 50/60 Hz (AC-3)
- 11 kW à 380...400 V CA 50/60 Hz (AC-3)
- 11 kW à 415...440 V CA 50/60 Hz (AC-3)
- 15 kW à 500 V CA 50/60 Hz (AC-3)
- 15 kW à 660...690 V AC 50/60 Hz (AC-3)
- 5,5 kW à 400 V CA 50/60 Hz (AC-4)
- 5,5 kW à 220...230 V CA 50/60 Hz (AC-3e)
- 11 kW à 380...400 V CA 50/60 Hz (AC-3e)
- 11 kW à 415...440 V CA 50/60 Hz (AC-3e)
- 15 kW à 500 V CA 50/60 Hz (AC-3e)
- 15 kW à 660...690 V CA 50/60 Hz (AC-3e)
Puissance moteur HP (UL / CSA)
- 3 hp à 230/240 V pour les moteurs 1 phase AC 50/60 Hz
- 2 hp à 115 V pour les moteurs monophasés AC 50/60 Hz
- 7,5 hp à 230/240 V pour les moteurs triphasés AC 50/60 Hz
- 15 ch à 460/480 V pour les moteurs triphasés AC 50/60 Hz
- 20 hp à 575/600 V pour les moteurs triphasés AC 50/60 Hz
- 7,5 ch à 200/208 V pour les moteurs triphasés AC 50/60 Hz
Pouvoir de coupure nominal Irms :
- 140 A AC pour un circuit de signalisation conforme à la norme IEC 60947-5-1
- 250 A DC par circuit de signalisation conforme à la norme IEC 60947-5-1
- 450 A à 440 V pour un circuit de puissance conforme à la norme CEI 60947-5-1
Courant assigné de courte durée [Icw].
- 240 A à <40 °C - 10 s pour le circuit de puissance
- 380 A à <40 °C - 1 s pour le circuit de puissance
- 50 A à <40 °C - 10 min pour le circuit de puissance
- 120 A à <40 °C - 1 min pour circuit de puissance
- 100 A - 1 s par circuit de signalisation
- 120 A - 500 ms par circuit de signalisation
- 140 A - 100 ms par circuit de signalisation
Calibre de fusible associé
- 10 A gG par circuit de signalisation selon IEC 60947-5-1
- 63 A gG à <= 690 V coordination Type 1 pour circuit de puissance
- 40 A gG à <= 690 V coordination Type 2 pour circuit de puissance
Connexions - bornes
- Bornes à vis du circuit de commande : 1 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
- Bornes à vis pour circuit de commande : 2 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
- Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : flexible avec extrémité de câble
- Bornes à vis pour circuit de commande : 2 1...2.5 mm² - rigidité du câble : flexible avec extrémité de câble
- Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : solide sans extrémité de câble
- Bornes à vis du circuit de commande : 2 1...4 mm² - rigidité du câble : solide sans extrémité de câble
- Bornes à vis Circuit de puissance : 1 2.5...10 mm² - rigidité du câble : flexible sans extrémité de câble
- Bornes à vis Circuit de puissance : 2 2.5...10 mm² - rigidité du câble : flexible sans extrémité de câble
- Bornes à vis Circuit de puissance : 1 1...10 mm² - rigidité du câble : flexible avec extrémité du câble
- Bornes à vis Circuit de puissance : 2 1.5...6 mm² - rigidité du câble : flexible avec extrémité du câble
- Bornes à vis Circuit de puissance : 1 1.5...10 mm² - rigidité du câble : solide sans extrémité de câble
- Bornes à vis Circuit de puissance : 2 2.5...10 mm² - rigidité du câble : solide sans extrémité de câble
Couple de serrage
- Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis plat Ø 6 mm
- Circuit de commande : 1.7 Nm - sur les bornes à vis - avec un tournevis Philips No 2
- Circuit de puissance : 2.5 Nm - sur les bornes à vis - avec tournevis plat Ø 6 mm
- Circuit de puissance : 2.5 Nm - sur les bornes à vis - avec tournevis Philips No 2
- Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis pozidriv No 2
- Circuit de puissance : 2.5 Nm - sur bornes à vis - avec tournevis pozidriv No 2
Robustesse mécanique :
- Vibration du contacteur ouvert (2 Gn, 5...300 Hz)
- Contacteur à vibration fermé (4 Gn, 5...300 Hz)
- Chocs de contacteurs fermés (15 Gn pour 11 ms)
- Chocs du contacteur ouvert (8 Gn pour 11 ms)
Sécurité du niveau de fiabilité :
- B10d = 1369863 cycles Contacteur avec charge nominale selon EN/ISO 13849-1
- B10d = 20000000 cycles Contacteur avec charge mécanique selon EN/ISO 13849-1
Limites de tension du circuit de commande
- 0,1...0,25 Uc -40...70 °C Mise hors tension DC
- 0,7...1,25 Uc -40...60 °C Fonctionnement en courant continu
- 1...1.25 Uc 60...70 °C DC en fonctionnement
Autres caractéristiques techniques :
- Tension nominale de tenue aux chocs [Uimp] : 6 kV selon IEC 60947
- Endurance mécanique : 30 Mcicycles
- Vitesse maximale de fonctionnement : 3600 cycles/h à <60 °C
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Type de contact auxiliaire : Type à liaison mécanique 1 NO + 1 NC conforme à IEC 60947-5-1, contact miroir type 1 NC conforme à IEC 60947-4-1
- Fréquence du circuit de signalisation : 25...400 Hz
- Tension minimale de commutation : 17 V par circuit de signalisation
- Degré de protection IP : IP20 Côté frontal selon IEC 60529
- Degré de protection : TH selon IEC 60068-2-30
- Courant de commutation minimum : 5 mA par circuit de signalisation
- Résistance d'isolement : > 10 MOhm par circuit de signalisation
- Temps de non-retour : 1,5 ms à la désactivation entre le contact NF et le contact NO, 1,5 ms à l'activation entre le contact NF et le contact NO.
- Température admissible à proximité de l'appareil : -40/+60 °C, -60/+70 °C avec déclassement.
- Altitude de fonctionnement : 0...3000 m
- Résistance au feu : 850 °C selon la norme IEC 60695-2-1
- Résistance au feu : V1 selon la norme UL 94
- Dimensions : hauteur 85 mm - largeur 45 mm - profondeur 101 mm
- Poids : 0,530 kg
Fiche technique
- Typologie : Contacteurs
