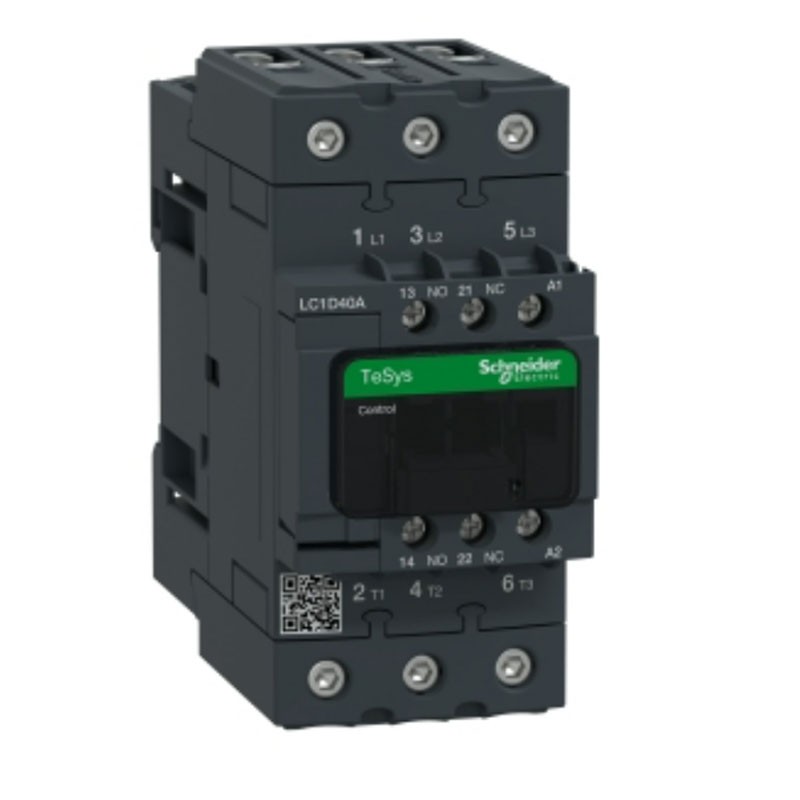

Contacteur Telemecanique TeSys D 40A 3P 220VAC LC1D40AM7
Contacteur Schneider TeSys LC1D avec les caractéristiques suivantes :
- Nombre de pôles : 3
- Tension nominale de fonctionnement : <= 690 V "AC" 25...400 Hz Circuit de puissance - <= 300 V DC Circuit de puissance
- Courant thermique conventionnel ouvert : 10A à <60 °C pour le circuit de signalisation - 50A à <60 °C pour le circuit de puissance
- Type de circuit de commande : AC à 50/60 Hz
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Tension minimale de commutation : 17V pour le circuit de signalisation
- Courant de commutation minimum : 5 mA par circuit de signalisation
Contacteur Telemecanique TeSys D 40A 3P 220VAC LC1D40AM7
Contacteur Telemecanique TeSys D 40A 3P 220VAC LC1D40AM7
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Contacteur Telemecanique TeSys D 40A 3P 220VAC LC1D40AM7
Payable également en 4 fois sans intérêt de:
34,85€
Souvent achetés ensemble
LC1D40AM7 est un contacteur TeSys D 3 pôles de Schneider Electric pour les applications moteur jusqu'à 18,5 kW à 400V.
Il comprend une bobine 220V 50/60 Hz AC et des contacts auxiliaires intégrés 1NO+1NC et peut être utilisé dans des applications de sécurité grâce à son contact miroir certifié NC. Compact, monté sur rail DIN, il garantit une fiabilité et une durabilité élevées. Disponible dans le monde entier, il est certifié selon différentes normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à Green Premium (RoHS/REACH).
Avantages :
- Produit compact, de 55 mm de large, pour montage sur rail DIN et sur panneau.
- Séparation des circuits de puissance et de commande, accès frontal aisé aux connexions de la bobine et des contacts auxiliaires.
- Equipé d'une bobine 220 V AC qui peut être alimentée à 50 Hz ou 60 Hz
- Équipé de 2 contacts auxiliaires intégrés 1NO+1NC
- Durabilité électrique élevée, garantie pour 1,6 million de cycles à 40 A AC-3 440 V
- Performance du produit respectueuse de l'environnement
Tension nominale de fonctionnement
- <= 690 V "AC" 25...400 Hz Circuit de puissance
- <= 300 V DC Circuit d'alimentation
Courant nominal de fonctionnement
- 60 A 60 °C) AC AC-1 pour circuit d'alimentation à <= 440 V
- 40 A 60 °C) AC AC-3 pour Circuit de puissance à <= 440 V
- 40 A 60 °C) AC AC-3e pour circuit de puissance à <= 440 V
Puissance du moteur KW :
- 18,5 kW à 380...400 V CA 50/60 Hz (AC-3)
- 11 kW à 220...230 V CA 50/60 Hz (AC-3)
- 22 kW à 415...440 V CA 50/60 Hz (AC-3)
- 22 kW à 500 V CA 50/60 Hz (AC-3)
- 30 kW à 660...690 V CA 50/60 Hz (AC-3)
- 9 kW à 400 V CA 50/60 Hz (AC-4)
- 18,5 kW à 380...400 V CA 50/60 Hz (AC-3e)
- 11 kW à 220...230 V CA 50/60 Hz (AC-3e)
- 22 kW à 415...440 V CA 50/60 Hz (AC-3e)
- 22 kW à 500 V CA 50/60 Hz (AC-3e)
- 30 kW à 660...690 V CA 50/60 Hz (AC-3e)
Puissance du moteur en hp :
- 5 hp à 230/240 V pour les moteurs monophasés AC 50/60 Hz
- 10 hp à 230/240 V pour les moteurs triphasés AC 50/60 Hz
- 30 hp à 575/600 V pour les moteurs triphasés AC 50/60 Hz
- 10 cv à 200/208 V pour moteurs triphasésAC 50/60 Hz
- 3 cv à 115 V pour les moteurs AC 1 phase 50/60 Hz
- 30 hp à 460/480 V pour les moteurs triphasés AC 50/60 Hz
Courant thermique conventionnel à l'air libre :
- 10A à <60 °C par circuit de signalisation
- 50A à <60 °C pour le circuit de puissance
Puissance nominale de fermeture Irms :
- 140 A AC pour circuit de signalisation conforme à IEC 60947-5-1
- 250 A DC pour circuit de signalisation conforme à IEC 60947-5-1
- 800 A à 440 V pour circuit de puissance conforme à la norme IEC 60947
Courant assigné de courte durée admissible ICW :
- 320 A à <40 °C - 10 s pour le circuit de puissance
- 720 A à <40 °C - 1 s pour le circuit de puissance
- 72 A à <40 °C - 10 min par circuit de puissance
- 165 A à <40 °C - 1 min par circuit de puissance
- 100 A - 1 s par circuit de signalisation
- 120 A - 500 ms par circuit de signalisation
- 140 A - 100 ms par circuit de signalisation
Calibre de fusible associé :
- 10 A gG pour circuit de signalisation selon IEC 60947-5-1
- 80 A gG à <= 690 V coordination Type 1 pour circuit de puissance
- 80 A gG à <= 690 V coordination Type 2 pour circuit de puissance
Tension d'isolation nominale :
- 600 V certifié CSA Circuit de puissance
- 600 V certifié UL Circuit de puissance
- 690 V selon IEC 60947-1 circuit de signalisation
- 600 V circuit de signalisation certifié CSA
- 600 V circuit de signalisation certifié UL
- 690 V selon IEC 60947-4-1 Circuit de puissance
Connexions - bornes :
- bornes à vis du circuit de commande : 2 1...2.5 mm² - rigidité du câble : flexible avec l'extrémité du câble
- Bornes à vis du circuit de commande : 1 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
- Bornes à vis pour circuit de commande : 2 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
- Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : flexible avec extrémité du câble
- Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : solide sans extrémité de câble
- Bornes à vis pour circuit de commande : 2 1...4 mm² - rigidité du câble : solide sans extrémité de câble
- Connecteurs EverLink pour vis BTR Circuit de puissance : 1 1...35 mm² - rigidité du câble : souple sans extrémité de câble
- Connecteurs EverLink pour vis BTR Circuit de puissance : 2 1...25 mm² - rigidité du câble : flexible sans extrémité de câble
- Connecteurs EverLink pour vis BTR Circuit de puissance : 1 1...35 mm² - rigidité du câble : flexible avec extrémité du câble
- Connecteurs EverLink pour vis BTR Circuit de puissance : 2 1...25 mm² - rigidité du câble : flexible avec extrémité du câble
- Connecteurs EverLink pour vis BTR Circuit de puissance : 1 1...35 mm² - rigidité du câble : solide sans extrémité de câble
- Connecteurs EverLink pour vis BTR Circuit de puissance : 2 1...25 mm² - rigidité du câble : solide avec extrémité du câble solide sans extrémité de câble
Couple de serrage :
- Circuit de commande : 1,7 Nm - sur les bornes à vis - avec un tournevis plat Ø 6 mm
- Circuit de commande : 1.7 Nm - sur les bornes à vis - avec un tournevis Philips No 2
- Circuit de puissance : 8 Nm - sur connecteurs EverLink pour vis BTR - câble 25...35 mm² hexagonal 4 mm
- Circuit d'alimentation : 5 Nm - sur connecteurs EverLink pour vis BTR - câble 1...25 mm² hexagonal 4 mm
- Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis pozidriv No 2
- Circuit de puissance : 2.5 Nm - sur bornes à vis - avec tournevis pozidriv No 2
Robustesse mécanique :
- Vibration du contacteur ouvert (2 Gn, 5...300 Hz)
- Vibrations contacteur fermé (4 Gn, 5...300 Hz)
- Chocs du contacteur fermé (15 Gn pour 11 ms)
- Chocs du contacteur ouvert (10 Gn pour 11 ms)
Caractéristiques :
- Durée de vie mécanique : 6 Mcicycles
- Type de circuit de commande : AC à "50/60 Hz
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Type de contact auxiliaire : Type à liaison mécanique 1 NO + 1 NC selon IEC 60947-5-1, contact miroir type 1 NC selon IEC 60947-4-1
- Fréquence du circuit de signalisation : 25...400 Hz
- Tension minimale de commutation : 17 V par circuit de signalisation
- Courant de commutation minimum : 5 mA par circuit de signalisation
- Résistance d'isolement : > 10 MOhm par circuit de signalisation
- Indice IP : IP20 Face avant selon IEC 60529
- Compatibilité des contacts M2
- Couverture de protection Con
- Pouvoir de coupure nominal : 800 A à 440 V par circuit de puissance selon IEC 60947
- Impédance moyenne : 1,5 mOhm 50 Hz - Ith 60 A par circuit de puissance
- Puissance dissipée par pôle : 2,4 W AC-3 - 5,4 W AC-1 - 2,4 W AC-3e
- Degré de pollution : 3
- Tension assignée de tenue aux chocs [Uimp] : 6 kV selon IEC 60947
- Technologie de la bobine : sans module suppresseur intégré
- Niveau de fiabilité de sécurité : B10d = 1369863 cycles Contacteur avec charge nominale selon EN/ISO 13849-1, B10d = 20000000 cycles Contacteur avec charge mécanique selon EN/ISO 13849-1
- Durée maximale des cycles : 3600 cycles/h à <60 °C
- Puissance de démarrage en VA : 140 VA 60 Hz 0,75 20 °C) - 160 VA 50 Hz 0,75 20 °C)
- Consommation d'énergie de maintien en VA : 13 VA 60 Hz 0,3 20 °C) - 15 VA 50 Hz 0,3 20 °C)
- Dissipation thermique : 4...5 W à 50/60 Hz
- Temps de fonctionnement : 4...19 ms en ouverture - 12...26 ms en fermeture
- Temps de non recouvrement : 1,5 ms à la désactivation entre le contact NF et NO, 1,5 ms à l'activation entre le contact NF et NO
- Installation : Rail - Plaque
- Température admissible à proximité du dispositif : -40/+60 °C, -60/+70 °C avec déclassement
- Altitude de fonctionnement : 0...3000 m
- Résistance au feu : 850 °C selon la norme IEC 60695-2-1
- Résistance au feu : V1 selon UL 94
- Degré de protection IP : IP20 Face avant conforme à la norme IEC 60529
- Traitement de protection : TH conforme à la norme IEC 60068-2-30
- Etanchéité climatique : Conforme à IACS E10 exposition à la chaleur humide, conforme à IEC 60947-1 Annexe Q catégorie D exposition à la chaleur humide
- Dimensions : hauteur 122 mm - largeur 55 mm - profondeur 120 mm
- Poids 850 grammes
