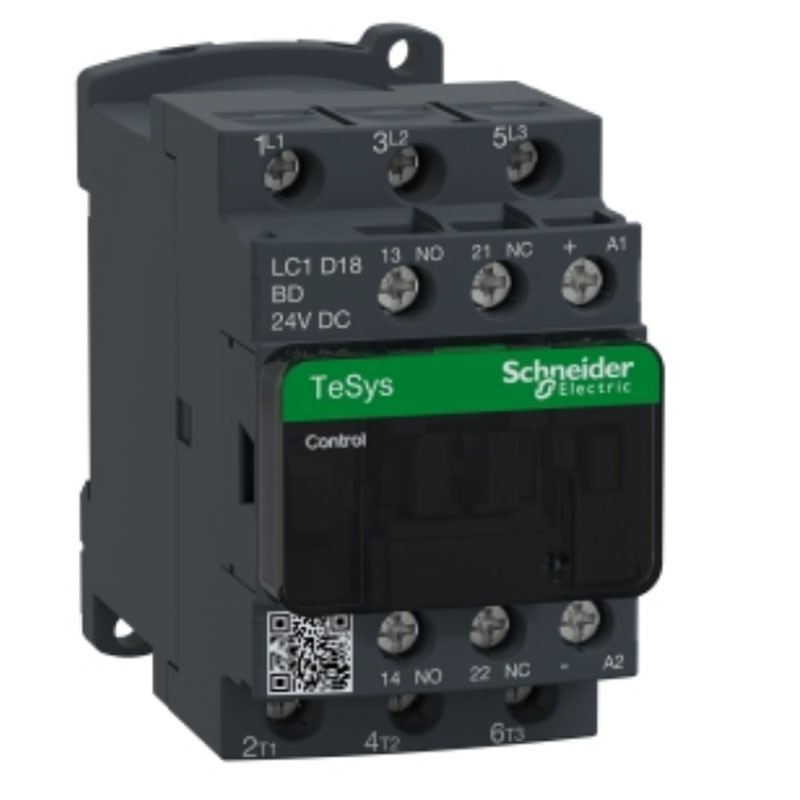

Contacteur Telemecanique TeSys D 18A 3P 24VDC LC1D18BD
Contacteur Schneider TeSys LC1D avec les caractéristiques suivantes :
- Nombre de pôles : 3
- Tension nominale de fonctionnement Ue:<= 690 V DC 25...400 Hz Circuit de puissance - <= 300 VDC Circuit de puissance
- Courant thermique conventionnel ouvert : 10 A à <60 °C pour le circuit de signalisation, 32 A à <60 °C pour le circuit de puissance
- Type de circuit de commande : Normes DC
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Technologie de bobine avec dispositif de suppression intégré
- Tension minimale de commutation : 17 V pour le circuit de signalisation
- Courant de commutation minimum : 5 mA par circuit de signalisation
- Tension nominale de tenue aux chocs [Uimp] : 6 kV selon IEC 60947
Contacteur Telemecanique TeSys D 18A 3P 24VDC LC1D18BD
Contacteur Telemecanique TeSys D 18A 3P 24VDC LC1D18BD
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Contacteur Telemecanique TeSys D 18A 3P 24VDC LC1D18BD
Payable également en 4 fois sans intérêt de:
23,65€
Souvent achetés ensemble
LC1D18BD est un contacteur TeSys D 3 pôles de Schneider Electric pour les applications moteur jusqu'à 7,5 kW à 400V.
Il comprend une bobine 24V DC et des contacts auxiliaires intégrés 1NO+1NC ; il peut être utilisé dans tous les systèmes de contrôle et les applications de sécurité grâce à son contact miroir certifié NC. Compact, monté sur rail DIN, il garantit une fiabilité et une durabilité élevées. Disponible dans le monde entier, il est certifié selon différentes normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à la norme Green Premium (RoHS/REACH).
Avantages :
- Produit compact, 45 mm de large, pour le montage sur rail DIN et sur panneau.
- Séparation des circuits de puissance et de commande, accès frontal aisé aux connexions de la bobine et des contacts auxiliaires.
- Equipé d'une bobine 24 V DC qui peut être alimentée à 50 Hz ou 60 Hz.
- Équipé de 2 contacts auxiliaires intégrés 1NO+1NC
- Haute endurance électrique, garantie pour 2 millions de cycles à 18 A AC-3 440 V
- Produit respectueux de l'environnement
Courant nominal de fonctionnement
- 18 A 60 °C) "AC" AC-3 pour circuit de puissance à <= 440 V
- 32 A 60 °C) AC-1 "AC" pour circuit de puissance à <= 440 V
- 18 A 60 °C) AC-3e "AC" pour circuit de puissance à <= 440 V
Puissance du moteur KW :
- 4 kW à 220...230 V AC 50/60 Hz (AC-3)
- 7,5 kW à 380...400 V CA 50/60 Hz (AC-3)
- 9 kW à 415...440 V CA 50/60 Hz (AC-3)
- 10 kW à 500 V CA 50/60 Hz (AC-3)
- 10 kW à 660...690 V CA 50/60 Hz (AC-3)
- 4 kW à 400 V CA 50/60 Hz (AC-4)
- 4 kW à 220...230 V CA 50/60 Hz (AC-3e)
- 7,5 kW à 380...400 V CA 50/60 Hz (AC-3e)
- 9 kW à 415...440 V CA 50/60 Hz (AC-3e)
- 10 kW à 500 V CA 50/60 Hz (AC-3e)
- 10 kW à 660...690 V AC 50/60 Hz (AC-3e)
Puissance du moteur en hp :
- 1 hp à 115 V pour les moteurs 1 phase AC 50/60 Hz
- 3 hp à 230/240 V pour les moteurs monophasés AC 50/60 Hz
- 5 hp à 200/208 V pour les moteurs triphasés AC 50/60 Hz
- 5 cv à 230/240 V pour les moteurs triphasés AC 50/60 Hz
- 10 ch à 460/480 V pour les moteurs triphasés à courant alternatif 50/60 Hz
- 15 hp à 575/600 V pour moteurs triphasés 50/60 Hz
Puissance nominale de fermeture Irms :
- 140 A AC pour circuit de signalisation conforme à la norme IEC 60947-5-1
- 250 A DC pour circuit de signalisation conforme à la norme IEC 60947-5-1
- 300 A à 440 V pour circuit de puissance conforme à la norme CEI 60947-5-1
Courant nominal de courte durée admissible (ICW) :
- 145 A à <40 °C - 10 s pour le circuit de puissance
- 240 A à <40 °C - 1 s pour le circuit de puissance
- 40 A à <40 °C - 10 min pour le circuit de puissance
- 84 A à <40 °C - 1 min pour circuit de puissance
- 100 A - 1 s par circuit de signalisation
- 120 A - 500 ms par circuit de signalisation
- 140 A - 100 ms par circuit de signalisation
Calibre de fusible associé
- 10 A gG pour circuit de signalisation selon IEC 60947-5-1
- 50 A gG à <= 690 V coordination Type 1 pour circuit de puissance
- 35 A gG à <= 690 V coordination Type 2 pour circuit de puissance
Tension d'isolation nominale
- 690 V selon IEC 60947-4-1 Circuit de puissance
- 600 V certifié CSA Circuit de puissance
- 600 V certifié UL Circuit de puissance
- 690 V selon IEC 60947-1 circuit de signalisation
- 600 V circuit de signalisation certifié CSA
- Circuit de signalisation 600 V certifié UL
Robustesse mécanique :
- Vibration du contacteur ouvert (2 Gn, 5...300 Hz)
- Vibrations du contacteur fermé (4 Gn, 5...300 Hz)
- Chocs du contacteur ouvert (10 Gn pendant 11 ms)
- Chocs du contacteur fermé (15 Gn pour 11 ms)
Connexions / Bornes
- Bornes à vis du circuit de commande : 1 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
- Bornes à vis du circuit de commande : 2 1...4 mm² - rigidité du câble : flexible sans extrémité de câble
- Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : flexible avec extrémité de câble
- Bornes à vis pour circuit de commande : 2 1...2.5 mm² - rigidité du câble : flexible avec extrémité de câble
- Bornes à vis pour circuit de commande : 1 1...4 mm² - rigidité du câble : solide sans extrémité de câble
- Bornes à vis du circuit de commande : 2 1...4 mm² - rigidité du câble : solide sans extrémité de câble
- Bornes à vis Circuit de puissance : 1 1.5...6 mm² - rigidité du câble : flexible sans extrémité de câble
- Bornes à vis Circuit de puissance : 2 1.5...6 mm² - rigidité du câble : flexible sans extrémité de câble
- Bornes à vis Circuit de puissance : 1 1...6 mm² - rigidité du câble : flexible avec extrémité du câble
- Bornes à vis Circuit de puissance : 2 1...4 mm² - rigidité du câble : flexible avec extrémité du câble
- Bornes à vis Circuit de puissance : 1 1.5...6 mm² - rigidité du câble : solide sans extrémité de câble
- Bornes à vis Circuit de puissance : 2 1,5...6 mm² - rigidité du câble : solide sans extrémité de câble.
Couple de serrage :
- Circuit de puissance : 1,7 Nm - sur les bornes à vis - avec un tournevis plat Ø 6 mm
- Circuit de puissance : 1.7 Nm - sur les bornes à vis - avec un tournevis Philips No 2
- Circuit de commande : 1.7 Nm - sur bornes à vis - avec tournevis plat Ø 6 mm
- Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis Philips No 2
- Circuit de commande : 1.7 Nm - sur les bornes à vis - avec tournevis pozidriv No 2
- Circuit d'alimentation : 1.7 Nm - sur les bornes à vis - avec tournevis pozidriv No 2
Autres caractéristiques :
- Durabilité mécanique : 30 Mcicycles
- Installation : Plaque - Rail
- Niveau de fiabilité de sécurité : B10d = 1369863 cycles Contacteur avec charge nominale selon EN/ISO 13849-1 - B10d = 20000000 cycles Contacteur avec charge mécanique selon EN/ISO 13849-1
- Limites de tension du circuit de commande : 0,1...0,25 Uc -40...70 °C DC hors tension, 0,7...1,25 Uc -40...60 °C DC en fonctionnement, 1...1,25 Uc 60...70 °C DC en fonctionnement
- Puissance de démarrage en W:5.4 W 20 °C)
- Consommation d'énergie en maintien W : 5.4 W à 20 °C
- Temps de fonctionnement : 53,55...72,45 ms en fermeture, 16...24 ms en ouverture
- Constante de temps : 28 ms
- Cycles de fonctionnement maximum : 3600 cycles/h à <60 °C
- Endurance électrique : 1.65 Mcicli 18 A AC-3 à Ue <= 440 V, 1 Mcicli 32 A AC-1 à Ue <= 440 V ,1.65 Mcicli 18 A AC-3e à Ue <= 440 V
- Temps de non-recouvrement : 1,5 ms à la désactivation entre le contact NF et le contact NO, 1,5 ms à l'activation entre le contact NF et le contact NO.
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Type de contact auxiliaire : Type de connexion mécanique 1 NO + 1 NC selon IEC 60947-5-1, type de contact miroir 1 NC selon IEC 60947-4-1
- Fréquence du circuit de signalisation : 25...400 Hz
- Indice de protection : TH selon IEC 60068-2-30
- Etanchéité climatique : conforme à la norme IACS E10 exposition à la chaleur humide, conforme à la norme IEC 60947-1 Annexe Q catégorie D exposition à la chaleur humide
- Résistance d'isolement : > 10 MOhm par circuit de signalisation
- Degré de protection IP : IP20 Face avant conforme à la norme IEC 60529
- Dimensions : hauteur 77 mm - largeur 45 mm - profondeur 95 mm
- Température admissible à proximité de l'appareil : -40/+60 °C, -60/+70 °C avec déclassement
- Altitude de fonctionnement : 0...3000 m
- Résistance au feu : 850 °C conformément à la norme IEC 60695-2-1
- Résistance au feu : V1 conformément à la norme UL 94
- Poids : 0,490 kg
Fiche technique
- Typologie : Contacteurs
