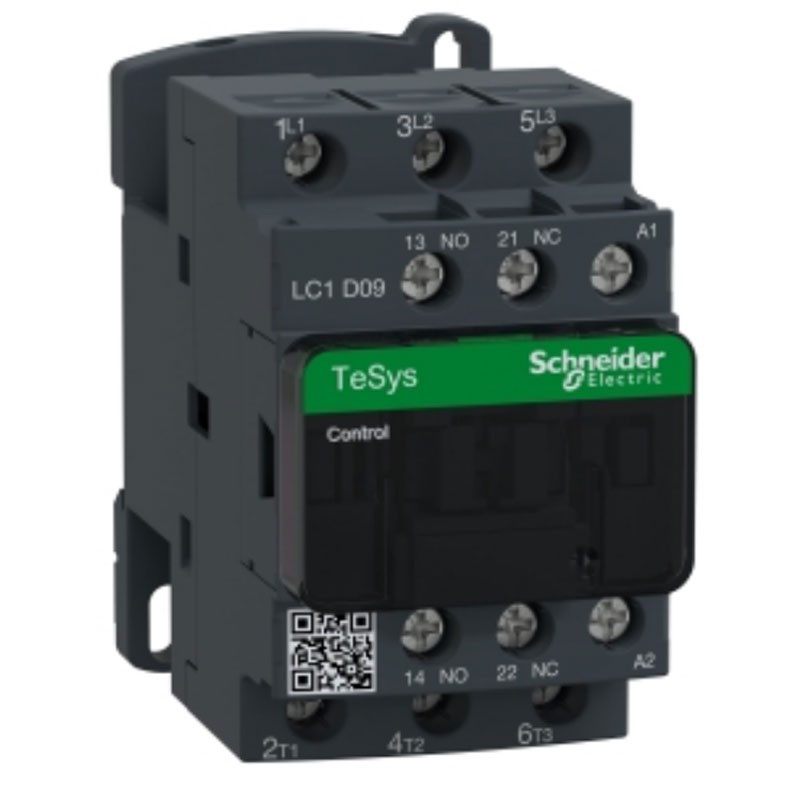

Contacteur Telemecanique TeSys LC1D 3P 9A 24VAC LC1D09B7
SNR LC1D09B7
3389110348675
Contacteur TeSys LC1D Schneider Telemecanique, avec les caractéristiques suivantes :
- Tension nominale de fonctionnement [Ue] : <= 690 V "AC" 25...400 Hz Circuit d'alimentation : <= 300 V circuit d'alimentation DC
- Nombre de pôles : 3P
- Composition des pôles de contact : 3 NO
- Compatibilité des contacts : M2
- Avec housse de protection
- Courant thermique conventionnel ouvert [Ith] : 25 A à <60 °C pour le circuit de puissance - 10 A à <60 °C pour le circuit de signal
- Pouvoir de coupure nominal : 250 A à 440 V pour circuit de puissance selon IEC 60947
- Catégorie de surtension : Acti9 VigiARC iC40
- Degré de pollution : 3
- Tension nominale de tenue aux chocs [Uimp] : 6 kV selon IEC 60947
- Endurance mécanique : 15 Mcicles
- Type de circuit de commande : AC à "50/60 Hz" Normes
- Technologie de la bobine : sans module de suppression intégré
Contacteur Telemecanique TeSys LC1D 3P 9A 24VAC LC1D09B7
27,12 €
TTC
27,12 €
TTC
TTC
-20€
EXTRA
Entrez le code de réduction sur la page de paiement
Promotion valable pour un temps limité
Articles disponibles: 203
: 19
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Souvent achetés ensemble
LC1D09B7 est un contacteur TeSys D compact à 3 pôles de Schneider Electric pour les applications moteur. D'une puissance nominale de 9 A AC-3 4 kW à 400 V, il comprend une bobine AC de 24 V 50/60 Hz et des contacts auxiliaires 1NO+1NC. Peut être utilisé dans les applications de sécurité grâce au contact miroir certifié NC. Compact, monté sur rail DIN, il garantit une fiabilité et une durabilité élevées. Disponible dans le monde entier, il est certifié selon différentes normes (IEC, UL, CSA, CCC, EAC, pour une utilisation en milieu maritime) et est conforme à Green Premium (RoHS/REACH).
Avantages :
- Produit compact, de 45 mm de large, pour le montage sur rail DIN et sur panneau
- Séparation des circuits de puissance et de commande, accès frontal aisé aux connexions des bobines et des contacts auxiliaires.
- Équipé d'une bobine de 24 V AC qui peut être alimentée à 50 Hz ou 60 Hz
- Equipé de 2 contacts auxiliaires intégrés 1NO+1NC
- Haute durabilité électrique, garantie pour 2 millions de cycles à 9 A AC-3 440 V
- Performance des produits respectueux de l'environnement
Autres caractéristiques techniques :
- Dissipation thermique : 2...3 W à 50/60 Hz
- Temps de fonctionnement : 12...22 ms en fermeture - 4...19 ms en ouverture
- Taux de fonctionnement maximal : 3600 cycles/h à <60 °C
- Composition des contacts auxiliaires : 1 NO + 1 NC
- Type de contact auxiliaire : Type de connexion mécanique 1 NO + 1 NC selon IEC 60947-5-1 - Contact miroir type 1 NC selon IEC 60947-4-1
- Fréquence du circuit de signalisation : 25...400 Hz
- Tension de commutation minimale : 17 V par circuit de signalisation
- Courant de commutation minimal : 5 mA par circuit de signalisation
- Résistance d'isolement : > 10 MOhm par circuit de signalisation
- Temps de non-recouvrement : 1,5 ms à la désactivation entre le contact NF et le contact NO - 1,5 ms à l'activation entre le contact NF et le contact NO
- Support de montage : Rail - Plaque
- Degré de protection IP : IP20 Face avant conforme à la norme IEC 60529
- Degré de protection : TH conforme à la norme IEC 60068-2-30
- Etanchéité climatique : Conforme à la norme IACS E10 exposition à la chaleur humide - Conforme à la norme IEC 60947-1 Annexe Q catégorie D exposition à la chaleur humide
- Température admissible à proximité de l'appareil : -40/+60 °C - 60/+70 °C avec déclassement
- Altitude de fonctionnement : 0...3000 m
- Résistance au feu : 850 °C selon la norme IEC 60695-2-1
- Résistance au feu : V1 selon la norme UL 94
- Hauteur 77 mm
- Largeur 45 mm
- Profondeur 86 mm
- Poids : 320 grammes
Il n y ' a pas des avis
Fiche technique
- Typologie : Contacteurs
